本公司-专业销售德国：ina直线导轨  ina滑块 ina直线轴承 等等ina系列产品，我公司在东莞 香港 新加坡均设分公司与仓库。ina滑块 ina直线导轨 常年备有大量现货，为国内外新老客户（工厂、经销商）提供最快捷，优质的服务。第一时间把您所需ina产品及时送到，同时为客户提供ina技术服务,ina资料参考，以便选型。      尊敬的客户您好!想了解ina滑块kwve15-b  ina直线导轨的尺寸参数---请点击网站首页的资料下载，具体详情请与我们工作人员联系。     欢迎来电咨询：ina滑块kwve15-b  ina直线导轨的尺寸参数等技术资料。

h 24 mm  b 47 mm  l 61,2 mm    1)     定位面 2)     标记 3)     根据 din 3 405 m3 标准, 润滑嘴被松散提供 a1 16 mm  a2 4,5 mm  a3 4,3 mm  a4 3,2 mm  al max 53 mm    a l 和 a r 取决于导轨的长度 l max al min 20 mm    a l 和 a r 取决于导轨的长度 l max ar max 53 mm    a l 和 a r 取决于导轨的长度 l max ar min 20 mm    a l 和 a r 取决于导轨的长度 l max b 15 mm    公差: -0,005 / -0,03 g2 m5    根据 din iso 4762-12.9的螺钉 最大锁紧力矩（nm）： m5 = 5.8 m6 = 10 m8 = 24 m10 = 41 m12 = 83 m14 = 140 如有可能;，应有螺钉防松措施。 h1 4,3 mm  h4 7,6 mm  h5 4,75 mm  h 15 mm  h1 8,15 mm  jb 38 mm  jl 30 mm  jl6 9,1 mm  jlz 26 mm  jl 60 mm  k1 m4    根据 din iso 4762-12.9的螺钉 最大锁紧力矩（nm）： m3 = 2.5 m4 = 5 m5 = 10 m6 = 17 m8 = 41 m10 = 83 m12 = 140 m14 = 220 m16 = 340 如有可能;，应有螺钉防松措施。 k3 m4    根据 din iso 4762-12.9的螺钉 最大锁紧力矩（nm）： m3 = 2.5 m4 = 5 m5 = 10 m6 = 17 m8 = 41 m10 = 83 m12 = 140 m14 = 220 m16 = 340 如有可能;，应有螺钉防松措施。 k6 m4    根据 din 7984-8.8 标准的螺钉 最大锁紧力矩（nm）： m4 = 2 m5 = 4 m6 = 8 m8 = 12 m10 = 35 如有可能;，应有螺钉防松措施。 l1 39,8 mm  ls 1,3 mm  lmax 1200 mm    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 n3 2,57 mm    最大允许的润滑连接螺纹深度： 5.5 mm n4 2,57 mm    最大允许的润滑连接螺纹深度： 5.5 mm s 0,8 mm  t5 7 mm  t6 5,8 mm  w6 6 mm    距平面侧的宽度   mw 0,2 kg    滑块的质量 ms 1,44 kg/m    导轨的质量       根据 din 636,基本额定载荷的计算， 基本额定动载荷基于实践经验。 c 7200 n    基本额定动载荷 c0 14500 n    基本额定静载荷 m0x 150 nm    绕 x 轴的额定静扭矩 m0y 100 nm    绕 y 轴的额定静扭矩 m0z 100 nm    绕 z 轴的额定静扭矩       新滑块不能应用在以前的导轨 tkvd15(-u)上

• 是否标准件标准件
• 样品或现货现货
• 品牌 ina

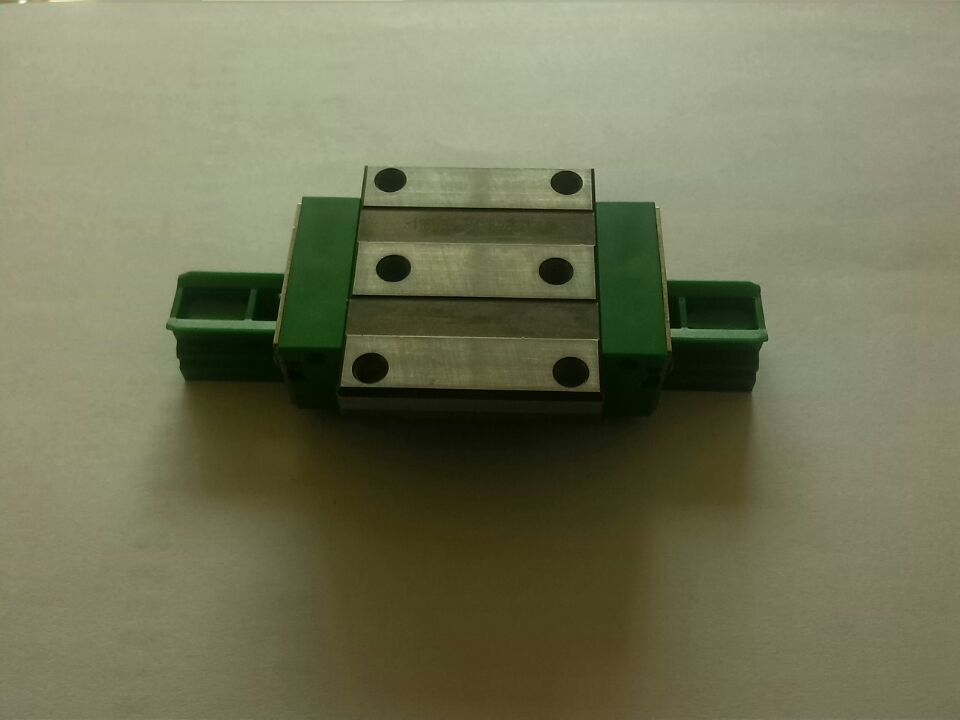

• 型号 kwve15-b
• 用途 各种精密机械
• 内径d15
• 外径d47
• 高度h24
