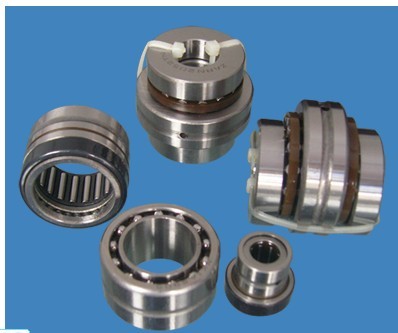

| 6) |
|
| |
密封组件 drs 的安装尺寸。
密封架：见下面 "组件"。 | |
| b |
10 mm |
|
| c |
14 mm |
|
| c1 |
8 mm |
|
| d1 |
42 mm |
|
| da max |
43 mm |
| |
安装尺寸
如果使用回转轴封，必须考虑密封圈的外径。 | |
| d1 |
3,2 mm |
|
| da min |
33 mm |
| |
安装尺寸
如果使用回转轴封，必须考虑密封圈的外径。 | |
| h1 |
29 mm |
|
| j |
53 mm |
|
| r1 min |
0,6 mm |
|
| rmin |
0,3 mm |
| |
| |
| m |
0,56 kg |
|
| ca |
33500 n |
|
| c0a |
76000 n |
|
| cr |
14900 n |
|
| c0r |
22400 n |
|
| ng öl |
7000 1/min |
|
| ng fett |
2000 1/min |
|
| mrl |
0,5 nm |
|
| cal |
1800 n/µm |
|
| ckl |
230 nm/mrad |
|
| mm |
0,615 kg x cm^2 |
|
| |
1 µm |
|
| |
8 x m6 |
| |
数量 x 固定螺钉的尺寸，根据 din 912-10.9 标准
固定螺丝的拧紧力矩必须遵从制造厂商的数据。
螺丝不在供货范围。 | |
| |
zma20/38, am20 |
|
| ma |
18 nm |
|
| |
9376 n |
|
| |
|
| | |
