品牌:	啸力	型号:	10ycy14-1b (另有多种型号供选)
工作压力:	31.5	柱塞直径:	-（mm）
重量:	-（kg）	转速:	1500（r/m）
柱塞数:	7	材质:	铸铁
驱动方式:	电动	用途:	增压泵
类型:	变量柱塞泵	泵轴位置:	边立式
叶轮数目:	-	叶轮结构:	自控变量泵
流量:	15 l/min（m3/h）

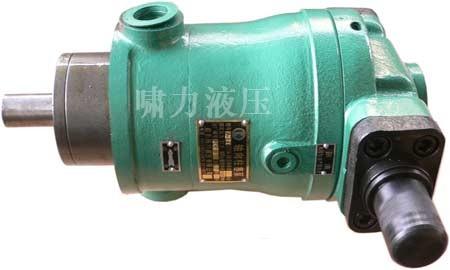

ycy变量柱塞泵属于压力补偿变量柱塞泵，能将具有31.5mpa压力的纯净的液压油输入到各种油压机、液动机等液压系统中，以产生巨大的工作动力。同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

工作原理:
        主体部分（参见结构剖 ）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。当来自主体部分的高压油通过通道(a)、(b)、(c)进入变量壳体下腔（d）后，油液经通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由油道（f）进入伺服活塞下端环形面积上的液压推力时，则油液经（h）到上腔（g），推动变量活塞向下运动，使泵的流量增加。当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用力时，则伺服活塞向上运动，堵塞通道（h），使（g）腔的油通过（i）腔而卸压，此时，变量活塞上移，变量头偏角减小，使泵的流量减小。调节流量特性时，可先将限位螺钉拧至上端，根据所需的流量和压力变化范围，调节弹簧套，使其流量开始发生变化时的初始压力符合要求，然后将限位螺钉拧至终级压力时的流量不再发生变化，其中间的流量与压力变化关系由泵的本身设计所决定。

型号说明:



具体参数:

公称排量	1.25	2.5	5	10	25	40	63	160	250
额定压力mpa	31.5
理论空载排量ml/r	1.74	3.49	5.5	10.9	26.9	41.6	67.8	175.6	253.8
公称流量l/min	1.25	2.5	5	10	25	40	63	160	250
公称转速r/min	1500	1500	1500	1500	1500	1500	1500	1000	1000
最高转速r/min	1500
最大理论扭矩nm	8.7	17.5	27.4	54.6	134.9	217	339.9	880.3	1272.4
最大理论功率kw	0.9	1.8	2.9	5.7	14.1	20.7	35.6	92.2	133.2

规格尺寸:

型号	b	b0 （n9）	b1	b2	b3	d0	d1 （f9）	d2	d3	d （h6）	d1	d2	d3
10ycy14-1b	142	8	50	88		100	75	125	150	25	m22×1.5		m14×1.5
25（32）ycy14-1b	172	8	66	100		125	100	150	170	30	m33×2		m14×1.5
40ycy14-1b	180	10	66	100		135	100	164	182	32	m39×2		m18×1.5
63（80）ycy14-1b	200	12	74	104		155	120	190	225	40	m42×2		m18×1.5
160ycy14-1b	340	16	100	120	90	198	150	240	300	55	50	64	m22×1.5
250（400）ycy14-1b	420	18	100	140	110	230	180	280	360	60	55	76	m22×1.5

型号	h1	h2	h3	l	i	i0	i1	i2	i3	i4	i5	i6	t	d0×h0
10ycy14-1b	71	100		295	40	30	4	41	86	109	194	258	28	m10×25深
25.32ycy14-1b	83	120		362	52	45	4	54	104	134	246	317	32.5	m10×25深
40ycy14-1b	87	120		362	49	45	4	54	104	136	236	317	35	m10×25深
63ycy14-1b	108	140		440	60	50	4	62	122	157	300	389	42.8	m12×25深
160ycy14-1b	141	173	25	595	106	100	4	110	180	230	411	533	59	m16×35深
250（400）ycy14-1b	170	210	25	691	110	100	5	112	212	272	492	629	63.9	m20×45深

批发说明:

本公司液压产品满5件以上可批价订购

运费说明:

上海市内客户单次满2000元以上免运费，华东地区单次满5000元以上免运费。国内其他地区本公司可代办托运，运费价格优惠。

• 品牌 啸力
• 型号 10ycy14-1b (另有多种型号供选)
• 产品别名 变量柱塞泵
• 流量 15 l/min（m3/h）
• 转速1500（r/m）
