品牌:	啸力	型号:	5mcy14-1b (另有更多型号供选)
工作压力:	31.5	柱塞直径:	-（mm）
重量:	-（kg）	转速:	1500（r/m）
柱塞数:	7	材质:	铸铁
驱动方式:	电动	用途:	增压泵
类型:	轴向柱塞泵	泵轴位置:	边立式
叶轮数目:	-	叶轮结构:	采用先进的轴端加强盖保护专利设计，比其他同类产品更有效防止过载漏油现象
流量:	1.8~600 l/min（m3/h）

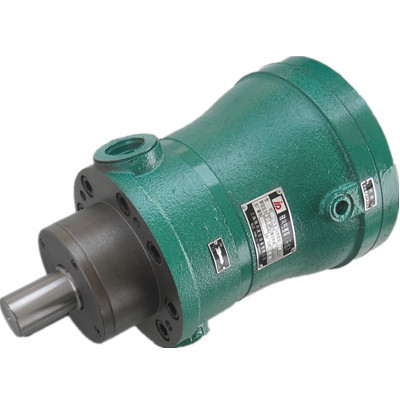

mcy柱塞泵属于定量轴向柱塞泵，能将具有31.5mpa压力的纯净的液压油输入到各种油压机、液动机等液压系统中，以产生巨大的工作动力。同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

结构剖视及工作原理
   主体部分（见下图）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。定量机构中斜盘始终固定在定量端盖上，不能改变柱塞的行程,所以其流量是固定的。该泵只须更换配油盘也可作为油马达使用。

型号说明:

具体参数:

mcy14-1b	额定压力mpa	理论排量ml/r	理论扭矩n*m	额定转速r/min	传动功率kw
1.25	31.5	1.4	7.3	1500	1.3
2.5		2.7	14.7		2.6
5		5.5	29.3		5.2
10		10.9	56.7		8.9
25		26.9	140		22.5
32		34.1	177.7		27.9
40		41.6	217		36
63		67.8	354.2		55.6
80		80.7	421		72.1
160		165.1	861.9		93
250		253.7	1324..3		145.3
400		365.3	1906		232.4

规格尺寸:

推荐管道尺寸
规格	进出口油管	回油口
1.25/2.5mcy14-1b	18×13	10×8
5mcy14-1b	22×16	14

型号	b	b0 （n0）	d0	d1 （f9）	d2	d3	b0 （n0）	d （h6）	d1	d2	d3
1.25/2.5mcy14-1b	85	5	80	52	94	98	14	14	m18×1.5	m10×1	44
5mcy14-1b	95	6	90	60	97	102	20	20	m22×1.5	m14×1.5	48

型号	l	i	i0	i1	i2	i3	i4	i4	i5	t	d0×h0
1.25/2.5mcy14-1b	175	25	20	3	26	63	79	79	123	16	m8×14深
5mcy14-1b	196.5	32	28	3	34	73	90	90	142.5	22.5	m8×20深

型号	l	i	i0	i1	i2	i3	i4	i5	t	d	h3	h1
10mcy14-1b	253	40	30	4	41	86	109	194	28	25	*	71
25,32mcy14-1b	308	52	45	4	54	104	134	246	32.5	30		83
40mcy14-1b	311	49	45	4	54	104	136	236	35	32		87
63,80mcy14-1b	385	60	50	4	62	122	157	300	42.8	40		108
160mcy14-1b	525	106	100	4	110	180	230	411	59	55	25	141
250mcy14-1b	622	110	100	5	112	212	272	492	63.9	60	25	170
400mcy14-1b	632	110	100	5	112	212	277	502	63.9	60	28	170

型号	b	b0	b3	d0	d1	d2	d3	d2	d1	d3	d0×h0
10mcy14-1b	142	8	*	100	75	125	150	*	m22×1.5	m14×1.5	m10×25深
25/32mcy14-1b	172	8		125	100	150	170		m33×2	m14×1.5	m10×25深
40mcy14-1b	180	10		135	100	164	182		m39×2	m18×1.5	m10×25深
63/80mcy14-1b	200	12		155	120	190	225		m43×2	m18×1.5	m10×25深
160mcy14-1b	340	16	90	198	150	240	300	64	50	m22×1.5	m16×25深
250mcy14-1b	420	18	110	230	180	280	360	76	55	m22×1.5	m20×25深
400mcy14-1b	420	18	110	230	180	280	360	76	55	m22×1.5	m20×35

批发说明:

本公司液压产品满5件以上可批价订购

运费说明:

上海市内客户单次满2000元以上免运费，华东地区单次满5000元以上免运费。国内其他地区本公司可代办托运，运费价格优惠。
