型号:	cb-b25 (另有多种型号供选)	材质:	铸铁
原理:	齿轮泵	用途:	增压泵
性能:	噪音低、输油平稳、高转速、自吸油性能好	驱动方式:	电动
泵轴位置:	卧式	叶轮数目:	单级
流量:	2.5~2000l/min（m3/h）	转速:	1500
排出压力:	2.5（mpa）	效率:	81（%）
必需汽蚀余量:	-（m）	品牌:	啸力
适用范围:	适用于2.5mpa以下的各类机床

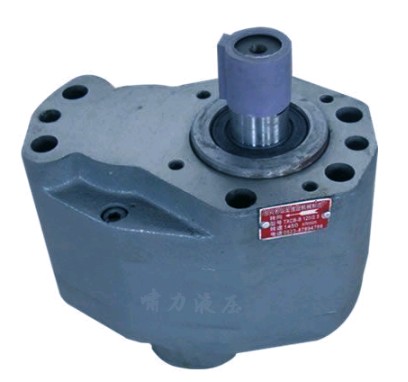

cb-b型齿轮油泵是将机械能转换为液压能的转换装置，由于该泵结构简单、噪音低、输油平稳、高转速、自吸性能好。能用以输送黏度为1~8矿物油，如液压油，机械油，燃料油等。故广泛用于机床，液压机械，工程机械的液压系统作为系统的动力源，也可用于稀油站，冶金，矿山，石油，化工，纺织机械等设备中作输油泵，润滑泵，燃油泵用。



具体参数:

型号	额定流量 l/min	额定压力 mpa	额定转速 r/min	容积效率 ηv%	总效率 ηt%	压力脉动 mpa	噪声值 分贝	电机功率 kw	重量 kg
cb-b2.5	2.5	2.5	1450	≥70	≥63	±0.20	62～65	0.37	2.4
cb-b4	4			≥80	≥72				2.8
cb-b6	6							0.55	3.2
cb-b10	10			≥90	≥81				3.5
cb-b16	16						67～70	1.1	5.2
cb-b20	20								5.4
cb-b25	25							1.5	5.5
cb-b32	32			≥94	≥85				6.0
cb-b40	40						74～77	2.2	10.5
cb-b50	50								11.0
cb-b63	63							3	11.8
cb-b80	80						78～80	4	17.6
cb-b100	100			≥95	≥86				18.7
cb-b125	125							5.5	19.5

规格尺寸:

型号	c	e	h	c1	c2	d	d1	d	e1	t	b	m	k1	k2
cb-b2.5	79	66	96	25	30	φ35	φ50	φ12	35	30	4	m6	z3/8"	z3/8"
cb-b4	82
cb-b6	86
cb-b10	94
cb-b16	107	90	132	30	35	φ50	φ65	φ6	50	42	5	m8	z3/4"	z3/4"
cb-b20	111
cb-b25	115
cb-b32	121
cb-b40	132	102	154	35	40	φ55	φ80	φ22	55	52	6	m8	z1"	z3/4"
cb-b50	138
cb-b63	144
cb-b80	158	121	186	45	50	φ70	φ95	φ30	65	65	8	m8	z1/4"	z1"
cb-b100	165
cb-b125	174







 cb-b齿轮泵使用维护说明

一.安装注意事项
1）泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不能有过紧或轻重不匀的现象。

2）泵轴如与孔联接，泵轴与空的配合间隙应在0.02-0.03mm之间，不允许强行敲打，以免泵轴卡死。

3）泵的进油管径不能小于或大于泵的进口直径，进油管路设计时竟可能短且弯头尽量少，出油管径不得小于进油管径的3/4。安装前应将管路内壁用高压油清洗干净，避免有硬颗粒杂物进入，进油管须安装过滤器且过滤器流量应在泵流量的二倍以上，进油管路部分的所有接头密封要牢固不能漏气。

4）安装完毕后电动电机，确认油泵的旋转方向是否与标牌上箭头指向一致。开机运行后检查油泵进出口压力应在泵的规定使用压力范围之内，并观察油泵在运行过程中有无异常声音或过热现象，一切正常方可安全使用。



二.油泵常见故障排除方法
