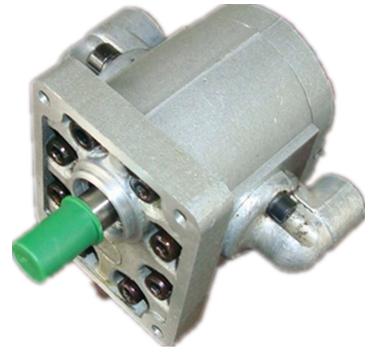

ybc系列齿轮油泵是液压系统中的动力元件。该泵采用高精度齿轮、高强度铝合金金壳体、浮动轴套,使其具有结构简单、重量轻、效率高、使用可靠等优点,特殊的油口延伸设计,充分满足了某些专业需求的领域,如液压推杆钻探、煤矿机械等液压系统中。
型号说明
具体参数
| 型号 | 公称排量(ml/r) | 压力(mpa) | 转速(r/min) | 输入功率(kw) | 出入管口尺寸 | 重量(kg) | |||
| 额定 | 最高 | 额定 | 最高 | 出口 | 入口 | ||||
| ybc-5/80 | 4 | 8 | 12 | 1500 | 2000 | 1.4 | g5/8″ | g3/8″ | 1.75 |
| ybc-12/80 | 8 | 8 | 12 | 1500 | 2000 | 2.8 | g5/8″ | g3/8″ | 1.75 |
| ybc-20/80 | 16 | 8 | 12 | 1500 | 2000 | 4.6 | g5/8″ | g3/8″ | 1.75 |
| ybc-30/80 | 20 | 8 | 12 | 1500 | 2000 | 5.8 | g1″ | g5/8″ | 4.75 |
| ybc-45/80 | 31.5 | 8 | 12 | 1500 | 2000 | 9.2 | g1″ | g5/8″ | 4.75 |
| ybc-60/80 | 40 | 8 | 12 | 1500 | 2000 | 11.7 | g1″ | g5/8″ | 5 |
| ybc-12/125 | 8 | 12.5 | 16 | 2000 | 2500 | 3.9 | g5/8″ | g3/8″ | 1.75 |
| ybc-16/160 | 8 | 16 | 20 | 2000 | 2500 | 5.6 | g5/8″ | g3/8″ | 1.75 |
| ybc-30/160 | 20 | 16 | 20 | 1500 | 2000 | 11.5 | g1″ | g5/8″ | 4.75 |
| ybc-35/160 | 25 | 16 | 20 | 1500 | 2000 | 14.7 | g1″ | g5/8″ | 4.75 |
| ybc-45/160 | 31.5 | 16 | 20 | 1500 | 2000 | 18.1 | g1″ | g5/8″ | 4.75 |
| ybc-60/160 | 40 | 16 | 20 | 1500 | 2000 | 23.4 | g1″ | g5/8″ | 5 |
规格尺寸
| 型号 | a | a1 | c | c1 | l | a1 | a2 | b | b1 | b2 | b | b1 | h | d1 | φ | e | e1 | y | m | w | d | t | u |
| ybc-5/80 | 105 | 85 | 88 | 68 | 140 | 114 | 50 | 125 | 44 | 36 | 16 | 4.5 | 15 | 32 | 16 | 30 | 20 | 10 | m10 | 6.6 | 16 | 9.3 | 3 |
| ybc-12/80 | |||||||||||||||||||||||
| ybc-20/80 | 128 | ||||||||||||||||||||||
| ybc-30/80 | 147 | 128 | 128 | 99 | 186 | 149 | 77 | 167 | 59 | 46 | 21 | 6 | 22 | 51 | 19 | 39 | 24 | 12 | m12 | 9 | 22 | 14 | 4 |
| ybc-45/80 | |||||||||||||||||||||||
| ybc-60/80 | 170 | 63 |
