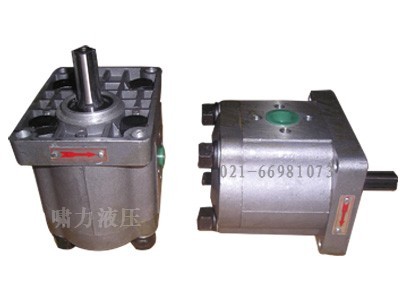

cbn-e(f)系列齿轮泵是液压系统中最常用动力元件。该泵采用高精度齿轮、高强度铝合金壳体、双层浮动轴套及du衬套，使其具有结构紧凑密封性强、运行平稳、效率高、噪声低、使用可靠并能长期保持高效率运作等优点。本泵也可选配专用内插式电机，安装后可比传统油泵电机组整体长度缩短三分之一以上，极大节省安装空间，同心度更佳，有效防止泵轴长时间径向磨擦油封引起的渗油漏油现象。广泛适用于汽车、工程机械、起重运输机械、矿山机械及农业机械等液压系统中。

型号说明






具体参数

型号	公称排量m/r	额定压力mpa	最高压力mpa	额定转速r/min	最高转速r/min	容积效率 %	功率kw
cbne(f)304	4	16(20)	20(25)	2000	3000	≥85	2.65
cbn-e(f)306	6.3						3..97
cbn-e(f)308	8						5.29
cbn-e(f)310	10						6.62
cbn-e(f)312	12.5						7.94
cbn-e(f)314	14						9.26
cbn-e(f)316	16						10.59
cbn-e(f)318	18						11.91
cbn-e(f)320	20						13.24
cbn-e(f)325	25	16	20	1500	2000	≥93	16.1

注：e,额定压力为16mpa、   f,额定压力为20mpa

规格尺寸

型号	a	b	油口法兰连接		油口螺纹连接
			进油口	出油口	进油口	出油口
cbn-e(f)304	43.25	98.5	18	15	m22*1.5	m18*1.5
cbn-e(f)306	45	102
cbn-e(f)308	46.5	105
cbn-e(f)310	48	108	18	15
cbn-e(f)312	48	111
cbn-e(f)314	51	114
cbn-e(f)316	52.5	117
cbn-e(f)318	54.5	120
cbn-e(f)320	56	124
cbn-e(f)325	58	128

注：订购时请说明轴伸形式(圆柱平键，花键，扁口，圆锥)，默认形式是常用圆柱平键型。其中平键型轴伸标准直径为16mm.
用户如需18mm轴伸可选用我司cbtt 加强型防爆高压泵或致电021-66981073咨询订购。

*****齿轮泵使用维护说明

一.安装注意事项
1）泵轴如与电机分体联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不能有过紧或轻重不匀的现象。

2）泵轴如与电机孔直插联接，泵轴与孔的配合间隙应在0.02-0.03mm之间，不允许强行敲打，以免泵轴卡死。

3）泵的进油管径不能小于或大于泵的进口直径，进油管路设计时竟可能短且弯头尽量少，出油管径不得小于进油管径的3/4。安装前应将管路内壁用高压油清洗干净，避免有硬颗粒杂物进入，进油管须安装过滤器且过滤器流量应在泵流量的二倍以上，进油管路部分的所有接头密封要牢固不能漏气。

4）安装完毕后电动电机，确认油泵的旋转方向是否与标牌上箭头指向一致。开机运行后检查油泵进出口压力应在泵的规定使用压力范围之内，并观察油泵在运行过程中有无异常声音或过热现象，一切正常方可安全使用。



二.油泵常见故障排除方法

• 品牌 啸力
• 型号 cbn-f306 (另有多种型号供选)
• 适用范围 各类液压系统
• 产品别名 增压齿轮泵
• 流量 12~50 l/min（m3/h）
• 转速2000
