一、 概述
本说明书提供了有关dqy系列端盖式球面滑动轴承安装、运行及维护方面的说明。
二、 dqy系列端盖式球面滑动轴承主要部件：
1．轴承座装配
2．轴瓦装配
3．油环
4．轴承端盖
5．轴承内端盖（气封座）
6．浮动密封圈
7．测温元件
三、dqy系列端盖式球面滑动轴承简介
1．端盖式球面滑动轴承的轴承座从水平分开，上半称为轴承盖，下半称为轴承座。轴瓦以外球面方式座落在轴承内球面上，再用轴承盖盖住。轴瓦也是以水平线为基准分两半，其中用两个定位销定位，四个或六个螺栓把紧。只要降转子顶起，很容易将轴瓦拆下。轴承盖与轴瓦间有一销钉用来防止轴瓦的转动。下半轴承座用五只螺栓固定在电机端盖下，两只销子定位。

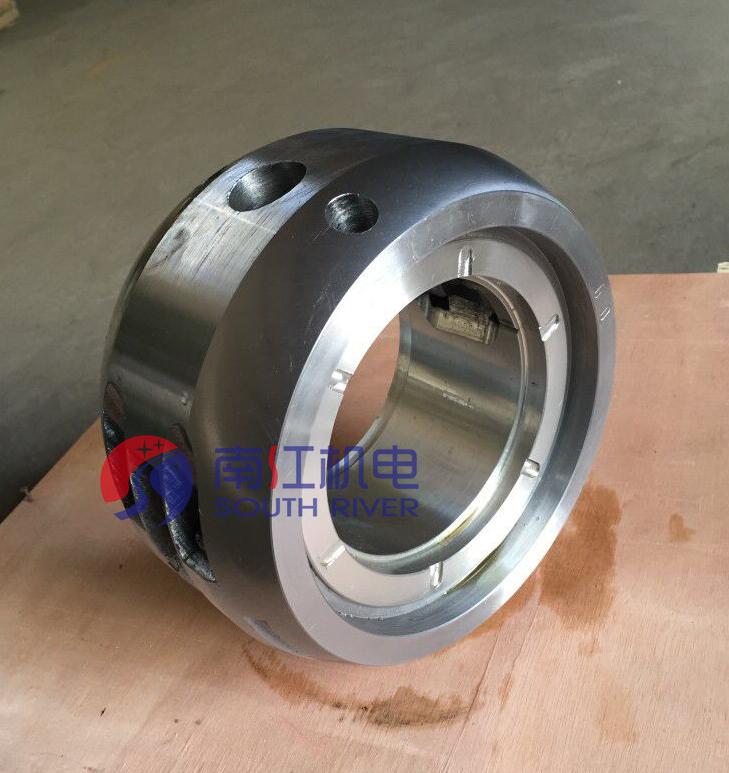

2．轴瓦本体是钢结构，运行面是巴氏合金，轴瓦运行面两侧都有巴氏合金，作为轴瓦的止推面，用来限制电机在空载时的串动，但并非用来承受任何真正的外来推力负载。
3．外轴承端盖的密封结构，端盖座用螺栓固定在轴承座端面上，轴承端盖座内装有浮动密封圈，运行时浮动密封圈能随着轴的位置变化而自由浮动。
4．内密封结构中也采用浮动密封圈，与外密封结构不同之处，是轴承端盖与轴承座成为一个整体。
5．为了防止电机内部的低压，使油气穿过浮动密封圈逸出，b型结构设有一个气封座以平衡空气压力。气封座亦分成两半，并以螺栓固定在轴承座上，用管子将气封座内腔的空气连接到机外。
6．油环由冷拉黄铜制成，由两半组成，连接处用弹性圆柱销定位，每端用两个螺钉固定，弹簧垫圈用来增加预紧力。在轴瓦内部开有油环槽，油环挂在轴上，下部浸入油中通过带动油环旋转，油环将油带到轴上，经导油槽将油较均匀地分配至整个轴瓦承截面。
7．下半轴承有油位视察窗，可观察油位变化情况。
（1）润滑方式为油环自润滑，加油时，保证油位不超过视察窗高度三分之二，也不要低于视察窗高度二分之一。
（2）润滑方式为复合润滑，调节油量及压力，保证油位高度平衡在视察窗中心位置。
8．为了防止轴电流对轴瓦巴氏合金产生电腐蚀，一般在非负荷端采用绝缘轴承，绝缘方式是在轴瓦和轴承座球面配合面中衬有一层绝缘垫片。所有与绝缘轴承连接的部分包括防止轴瓦转动的销钉、插入轴瓦底部的测温元件等同样应以绝缘。有时为了测量绝缘电阻方便，电机两端都采用绝缘轴承时，在测量非轴伸端绝缘轴承的绝缘电阻后（后500伏兆欧表测定不小于0.5兆欧）轴伸端绝缘轴承接地。
