| 配套阀门:疏水阀 |
放大图片 |
|
疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。根据蒸汽疏水阀工作原理的不同，蒸汽疏水阀可化为以下三种类型：机械型：依靠蒸汽疏水阀内凝结水液卫高度的变化而动作，1．蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。 2．蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。 3．当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。 4．阀门开始打开，作用在阀瓣上的压差就会减小。桶体将迅速下降，使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。
|
|
|
|
| cs17h、cs47h、cs67h可调双金属片温度调整型蒸汽疏水阀 | |
|
|
|
|
|
|
|

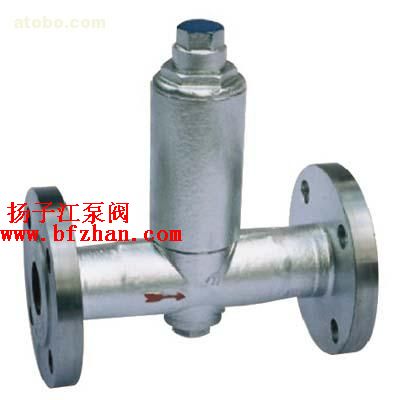

| cs14f/h cs44f/h液体膨胀式波纹管疏水阀 | |
|
|
| cs45h/er105f er110 er116 er120倒置桶式蒸汽疏水阀 | |
|
|
|
|
|
|
|
|

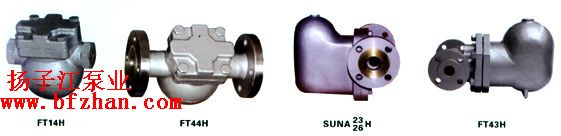

| sft14、sft44、suna杠杆浮球式蒸汽疏水阀 | |
|
 |
