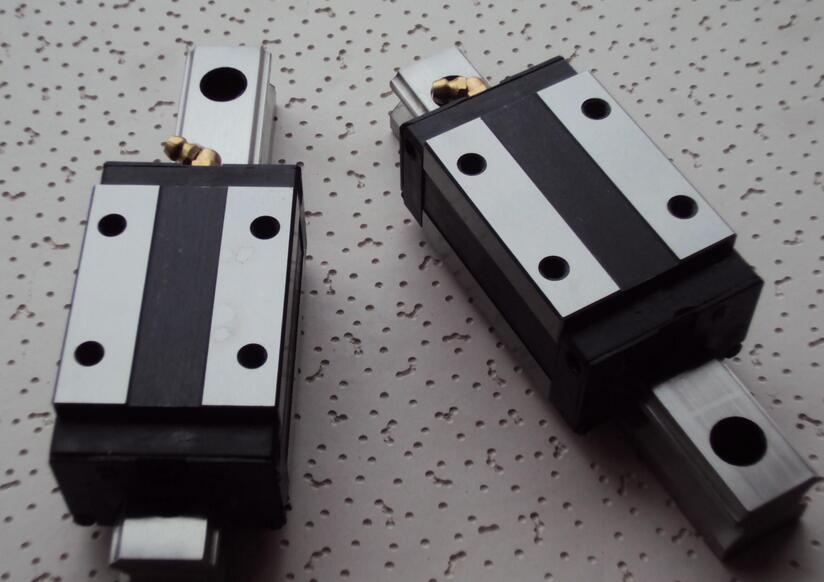

滑块 rwu25-d-oe
直线循环滚子轴承及导轨组件 rue25-d 用的标准滑块,油润滑



		组件
载荷方向		h 36  mm  b 70  mm  l 91  mm    因为上部润滑孔的原因，滑块需要被覆盖的最小长度。   1)     定位面 2)     标记 3)     螺旋塞最大 ma =2,5nm 4)     拧紧力矩最大为 ma = 2,5nm a1 23,5  mm  a3 7,5  mm  al max 23  mm    a l 和 a r 取决于导轨的长度 l max al min 20  mm    a l 和 a r 取决于导轨的长度 l max ar max 23  mm    a l 和 a r 取决于导轨的长度 l max ar min 20  mm    a l 和 a r 取决于导轨的长度 l max b 23  mm    公差: -0,005 / -0,035 g2 m8   根据 din iso 4762-12.9的螺钉 最大锁紧力矩 [ma]（nm）： m6 = 10 m8 = 24 m10 = 41 m12 = 83 m14 = 140 m16 = 220 m20 = 470 h1 6,5  mm  h4 17,5  mm  h5 7,5  mm  h 22,3  mm  h1 11,8  mm    公差: +/-0,5 jb 57  mm  jl 45  mm  jl5 14,5  mm    周围结构上润滑孔的位置。 jlz 40  mm  jl 30  mm  k1 m6   根据 din iso 4762-12.9的螺钉 最大锁紧力矩 [ma]（nm）： m6 = 17 m8 = 41 m12 = 140 m14 = 220 m16 = 340 m24 = 1100 k3 m6   根据 din iso 4762-12.9的螺钉 最大锁紧力矩 [ma]（nm）： m5 = 10 m6 = 17 m8 = 41 m10 = 83 m12 = 140 m14 = 220 m16 = 340 k6 m6   根据 din iso 7984-8.8的螺钉 最大锁紧力矩 [ma]（nm）： m6 = 10 m8 = 24 m10 = 48 m12 = 83 m14 = 130 m16 = 220 l1 65,6  mm  ls 4  mm  lmax 1980  mm    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 n2 3  mm    周边结构润滑孔的最大直径。 n3 m6   最大螺钉深度 6 mm o 10x1,5  mm    din 3771 t5 10  mm  t6 8,65  mm    mw 0,7  kg    滑块的质量 ms 3,3  kg/m    导轨的质量 c 28000  n    基本额定动载荷 c0 65000  n    基本额定静载荷 m0x 350  nm    绕 x 轴的额定静扭矩 m0y 760  nm    绕 y 轴的额定静扭矩 m0z 680  nm    绕 z 轴的额定静扭矩       带油润滑的循环滚子单元



德国原装进口轴承，我们更专业【fag、ina原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承ina代理是您最佳的选择！】

rwu特性

主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的场合。预载的直线导轨尤其适用于大行程的机床行业。

直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根导轨及塑料填塞片。

直线循环滚柱轴承及导轨组件是x-life 质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。

满滚柱rue..-e 系列为满滚柱。

由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高。带链式保持架rue..-e-kt 系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。

但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型，所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。承载能力滚动体布置为x 型布置。

能够承受各个方向的力‒ 除了运动方向‒ 和绕各个轴的力矩滑块滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。

滚柱导引由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。
