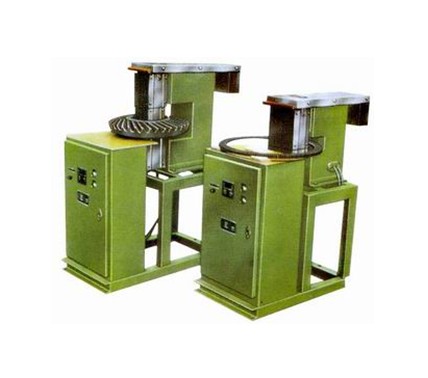

zj20k齿轮快速加热器
泰州市润天机电设备制造有限公司
价格:￥价格面议
设备类型：专用设备

型号：

品牌：国产

产地 : 国产

所在区域：

主要参数：

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

zj20k齿轮快速加热器

一、用途
zj20系列加热器，主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多
种类型的金属件进行加热，使之膨胀，以满足过盈装配或拆卸的需要。
二、产品型号及其意义

三、主要技术参数

技术参数		zj20k-1	-2	-3	-4	-5	-6	-7	-8
额定功率（ kva ）		2 . 2	3	4	5. 5	7 . 5	11	15	18
额定电压（ v ）		380	380	380	380	380	380	380	380
额定电流（ a ）		6 ． 3	7 ． 9	10 ． 5	14 ． 5	19 ． 7	29	40	47
加热工件	内径（ mm ）	10-25	10-40	10-50	10-60	30-85	50-100	60-100	70-120
	最大外径（ mm ）	70	80	100	120	300	450	600	800
	宽度（ mm ）	30	35	35	40	150	170	180	200
重量（ kg ）		45	58	90	145	205	270	300	336

四、安装调试
1、控制箱及主机分别安装到合适的地方。主机左右方向应水平，前后垂直方向允许向后倾斜不大于3度。
2、安装完成后，在使用前必须按电气原理图复核，接线是否有误。
3、正确无误后，合上开关，接通电源，此时电压表应有指示。
4、被加热工件放置到主机铁蕊中间活动轭铁的下面，轻轻向下移动，使之与工件吻合（若工件厚度尺寸不变，可调节
主机后杠杆桥下面的定位螺钉，使轭铁与工件保持2mm的间距，以方便连续操作）。至此，调试结束，可投入使用。

五、操作程序
1、按起动按钮，主机通电，时间继电器开始记数，单位为秒，工件被加热。
2、按停止按钮前，看准时间记数，随即取出工件，测量其内径端平面处温升是否符合要求，以便套装。
3、连续加热同一规格的工件，将功能选择开关拨到时控位置，设定加热时间，当工件被加热到所设时间即自动关断电源。
4、工作完成后，将电源开关拨到停止位置，切断电源。

六、注意事项
外壳接地必须良好!
zj20x没放置轭铁、zj20k没放置工件前，严禁按起动按钮。
本系列产品的控制电源为ac220v或ac380v，插座与插头的接线应对应一致。
zj20x使用应放置平稳，轭铁与主机端面吻合。
轴承加热温升勿超过120℃，以防退火；其它工件最高加热温升不大于300℃。
