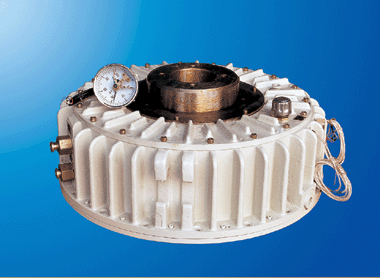

  • 立式推力滑动轴承

    湖南崇德工业科技有限公司
  • 价格:¥面议
  • 设备类型: 轴承及阀门
    型号: SP系列
    品牌: 国产
    产地 : 进口
    所在区域: 湖南湘潭
    主要参数:
    加工能力: SMZ系列整体安装立式推力滑动轴承
    详细地址:查看申请
  • 联系人:查看申请电话:查看申请

产品概述:
  湖南崇德工业科技有限公司设计生产的SP系列立式推力滑动轴承产品,是当今立式轴承的最新结构,它们是专门为立式安装的水泵等设计制造。根据我公司多年的轴承制造经验,结合西安交通大学润滑理论及轴承研究所的最新研究成果,使SP系列轴承发展到了更为先进的水平。我们可为用户提供SP系列02号至16号的轴承,适用于向下推力负荷为35-540KN,轴径70-340mm的机械设备。如有需要也可为用户生产不受轴向推力的立式滑动轴承。

技术特征:
 〈1〉结构:

SP系列立式推力滑动轴承是由大端盖,推力头,导向瓦(简称导瓦),外壳和推力瓦等组成。轴颈部份的径向负荷由推力头传递到弧形的导瓦上,而轴向负荷由推力头加载到圆形弹性推力瓦上。推力头与转轴选用过渡配合加上锁键装置(如用户有需要,也可以采用无键的热套配合),不同的是SP系列轴承为整体安装结构,见图4。

 〈2〉推力部分:
SP系列轴承的主要特点是采用先进的圆形弹性推力瓦(图1),瓦体工作表面浇铸锡基巴氏合金或弹性塑料层,后者可进一步提高推力瓦的耐磨与润滑性能,并可实现不顶轴起动。圆形弹性推力瓦优于传统的刚性支承扇形推力瓦,其与承板之间使用碟形弹簧支承(图3),以保证瓦块间推力负荷的均匀分配,并克服了传统的推力轴承需人工刮瓦的麻烦,安装调试简单快捷且运行更可靠;由于碟型弹簧的作用,该类轴承能够有效的吸收各种冲击载荷,其稳定性和抗冲击性能都强于传统刚性支承瓦轴承;圆形瓦较扇形瓦瓦面有效承载面积更大,可以近似认为百分之百,同时,瓦块各部分受载均衡,避免了瓦块局部受载不均引起的发热和磨损;该种瓦在运行时可以自动调整倾角,是一种可倾瓦,具有可倾瓦的优势。


    图1 推力瓦                       图2 推力瓦发展过程                图3 推力瓦与承板

 〈3〉导瓦部份:
  SP系列轴承导瓦为剖分式圆柱瓦或四油叶瓦,由于采用整体式结构,其导瓦部分不再可调,但轴承整体安装调试更加方便快捷。对于同一系列号的轴承,其体积较SM轴承整体体积要小,结构更加紧凑。

 〈4〉轴承的散热:
SP系列轴承在运行中会发生一定的热量需要散发,以保证轴承的正常运转,目前主要散热方式有三种:依靠油池外壳表面自然散热、油箱内附加水冷却装置冷却、使用循环油系统不断地带走热油。三种散热方式各有优缺点,用户可以根据实际情况选用:自然散热方法简单可靠,成本低,但散热效率不高,往往受散热功率限制;内置水冷却器方法散热效果较好,但轴承结构较复杂,且有漏水的隐患;最好的润滑散热方式是使用循环油润滑,并保证一定大小的油池以确保紧急情况下(如油循环系统故障时)还能短时正常运行,但系统整体成本较高。

 〈5〉油封:
轴承的密封结构是符合国际IP42防护等级标准的,如用户有要求,也可选用更高的防护等级,需要严格防止油雾逸出时,应选用双重油封密封式轴承。
