| 微型无油真空泵 | |||||||||
| 型号 | 电压 | 频率 | 马达 功率 |
最低真空度 | 最大空气流量 | 噪音 | 重量 | ||
| ap-2000v | 220v, 110v | 50hz, 60hz | 0.55kw | -700mmhg | -92kpa | 200l/min | 12m3/h | 60db | 9.0kg |
| ap-2000h | 220v, 110v | 50hz, 60hz | 0.55kw | -740mmhg | -98kpa | 166l/min | 10m3/h | 60db | 9.0kg |
| ap-1400v | 220v, 110v | 50hz, 60hz | 0.45kw | -700mmhg | -92kpa | 120l/min | 7.2m3/h | 58db | 8.5kg |
| ap-1400h | 220v, 110v | 50hz, 60hz | 0.45kw | -740mmhg | -98kpa | 100l/min | 6.0m3/h | 58db | 8.5kg |
| ap-550v | 220v, 110v | 50hz, 60hz | 0.32kw | -700mmhg | -92kpa | 90l/min | 5.5m3/h | 56db | 6.0kg |
| ap-550h | 220v, 110v | 50hz, 60hz | 0.32kw | -740mmhg | -98kpa | 68l/min | 4.1m3/h | 56db | 6.0kg |
| ap-200h | 220v, 110v | 50hz, 60hz | 0.12kw | -710mmhg | -95kpa | 25l/min | 1.5m3/h | 48db | 1.8kg |
| ap-200v | 220v, 110v | 50hz, 60hz | 0.12kw | -640mmhg | -84kpa | 30l/min | 1.8m3/h | 48db | 1.8kg |

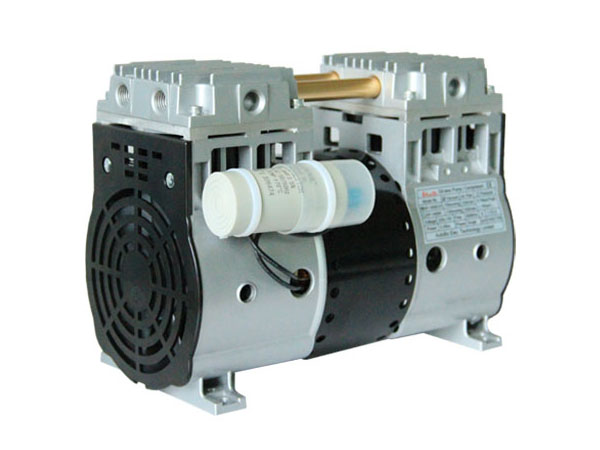

型号: ap-2000v 无油微型真空泵
******************************************
额定电压/频率: 220v/50hz,15uf(可按要求制作)
输入功率: 500w
最大空气流量: ≤12m3/h(200l/min)
最大真空度: -92kpa(-700mmhg)
噪音: ≤60db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 9kg
安装尺寸: l203*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h205mm
重新启动压力:0kpa
进排气孔螺纹规格:3/8-18pt
型号: ap-2000h 无油微型真空泵
****************************************
额定电压/频率: 220v/50hz,15uf(可按要求制作)
输入功率: 550w
最大空气流量: 10m3/h(166l/min)
最大真空度: -98kpa(-740mmhg)
噪音: ≤60db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 9kg
安装尺寸: l20.*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h205mm
重新启动压力: 0kpa
进排气孔螺纹规格:3/8-18pt
型号: ap-1400v 无油微型真空泵
****************************************
额定电压/频率: 220v/50hz,15uf
输入功率: 约450w
空最大气流量: 7.2m3/h (120l/min)
最大真空度 (负压):-700mmhg(-92kpa)
噪音: ≤58db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 8.5kg
安装尺寸: l203*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h186mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt管螺纹
型号: ap-1400h 无油微型真空泵
****************************************
额定电压/频率:220v/50hz(可按要求制作)
输入功率: ≤450w
最大空气流量: ≤6.0m3/h(100l/min)
最大真空度: -98kpa(-740mmhg)
噪音: ≤58db(a)
使用环境温度:5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 8.5kg
安装尺寸: l203*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h186mm
重新启动压力:0kpa
进排气孔螺纹规格:1/4-18fnpt
型号: ap-550v微型无油真空泵
*************************************
额定电压/频率: 220v/50hz，8uf(可按要求制作)
输入功率: ≤320w
最大空气流量: ≤5.5m3/h(92l/min)
最大真空度: -92kpa(-700mmhg)
噪音: ≤56db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 6kg
安装尺寸: l147*w83mm(安装脚螺纹4-m6)
外形尺寸: l237*w97*h162mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt
型号: ap-550h 无油微型真空泵
*****************************************
额定电压/频率: 220v/50hz,8uf(可按要求制作)
输入功率: ≤320w
最大空气流量: ≤4.1m3/h(68l/min)
最大真空度: -98kpa(-740mmhg)
噪音: ≤58db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 6kg
安装尺寸: l147xw83mm(安装脚螺纹4-m6)
外形尺寸: l237*w97*h162mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt
型号: ap-200v 无油微型真空泵
***********************************
额定电压/频率: 220v/50hz(可按要求)
输入功率: ≤120w
最大空气流量: ≤2.0m3/h(33l/min)
最低真空度(负压):-84kpa(-640mmhg)
噪音: ≤ 48 db(a)
使用环境温度: 5-40 ℃
绝缘等级: b
冷态绝缘电阻（常态）:≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 1.8kg
安装尺寸: l100*w74mm(安装脚孔￠5mm)
外形尺寸: l144*w85*h122mm
重新启动压力: 0kpa
进排气孔螺纹规格:5mm(直接插管)
型号: ap-200h 无油微型真空泵
***********************************
额定电压/频率: 220v/50hz(可按要求)
输入功率: ≤120w
最大空气流量: ≤1.5m3/h(25l/min)
最低真空度(负压):-95kpa(-710mmhg)
噪音: ≤ 48 db(a)
使用环境温度: 5-40 ℃
绝缘等级: b
冷态绝缘电阻（常态）:≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 1.8kg
安装尺寸: l100*w74mm(安装脚孔￠5mm)
外形尺寸: l144*w85*h122mm
重新启动压力: 0kpa
进排气孔螺纹规格:5mm(直接插管)型号: ap-2000v 无油微型真空泵
******************************************
额定电压/频率: 220v/50hz,15uf(可按要求制作)
输入功率: 500w
最大空气流量: ≤12m3/h(200l/min)
最大真空度: -92kpa(-700mmhg)
噪音: ≤60db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 9kg
安装尺寸: l203*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h205mm
重新启动压力:0kpa
进排气孔螺纹规格:3/8-18pt
型号: ap-2000h 无油微型真空泵
****************************************
额定电压/频率: 220v/50hz,15uf(可按要求制作)
输入功率: 550w
最大空气流量: 10m3/h(166l/min)
最大真空度: -98kpa(-740mmhg)
噪音: ≤60db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 9kg
安装尺寸: l20.*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h205mm
重新启动压力: 0kpa
进排气孔螺纹规格:3/8-18pt
型号: ap-1400v 无油微型真空泵
****************************************
额定电压/频率: 220v/50hz,15uf
输入功率: 约450w
空最大气流量: 7.2m3/h (120l/min)
最大真空度 (负压):-700mmhg(-92kpa)
噪音: ≤58db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 8.5kg
安装尺寸: l203*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h186mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt管螺纹
型号: ap-1400h 无油微型真空泵
****************************************
额定电压/频率:220v/50hz(可按要求制作)
输入功率: ≤450w
最大空气流量: ≤6.0m3/h(100l/min)
最大真空度: -98kpa(-740mmhg)
噪音: ≤58db(a)
使用环境温度:5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 8.5kg
安装尺寸: l203*w112mm(安装孔∮7mm)
外形尺寸: l244*w128*h186mm
重新启动压力:0kpa
进排气孔螺纹规格:1/4-18fnpt
型号: ap-550v微型无油真空泵
*************************************
额定电压/频率: 220v/50hz，8uf(可按要求制作)
输入功率: ≤320w
最大空气流量: ≤5.5m3/h(92l/min)
最大真空度: -92kpa(-700mmhg)
噪音: ≤56db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 6kg
安装尺寸: l147*w83mm(安装脚螺纹4-m6)
外形尺寸: l237*w97*h162mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt
型号: ap-550h 无油微型真空泵
*****************************************
额定电压/频率: 220v/50hz,8uf(可按要求制作)
输入功率: ≤320w
最大空气流量: ≤4.1m3/h(68l/min)
最大真空度: -98kpa(-740mmhg)
噪音: ≤58db(a)
使用环境温度: 5-40℃
绝缘等级: b
冷态绝缘电阻(常态):≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 6kg
安装尺寸: l147xw83mm(安装脚螺纹4-m6)
外形尺寸: l237*w97*h162mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt
型号: ap-200v 无油微型真空泵
***********************************
额定电压/频率: 220v/50hz(可按要求)
输入功率: ≤120w
最大空气流量: ≤2.0m3/h(33l/min)
最低真空度(负压):-84kpa(-640mmhg)
噪音: ≤ 48 db(a)
使用环境温度: 5-40 ℃
绝缘等级: b
冷态绝缘电阻（常态）:≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 1.8kg
安装尺寸: l100*w74mm(安装脚孔￠5mm)
外形尺寸: l144*w85*h122mm
重新启动压力: 0kpa
进排气孔螺纹规格:5mm(直接插管)
型号: ap-200h 无油微型真空泵
***********************************
额定电压/频率: 220v/50hz(可按要求)
输入功率: ≤120w
最大空气流量: ≤1.5m3/h(25l/min)
最低真空度(负压):-95kpa(-710mmhg)
噪音: ≤ 48 db(a)
使用环境温度: 5-40 ℃
绝缘等级: b
冷态绝缘电阻（常态）:≥100mω
耐电压强度: 1500v/50hz 1min无击穿
热保护器: 自动复位130±5℃
重量: 1.8kg
安装尺寸: l100*w74mm(安装脚孔￠5mm)
外形尺寸: l144*w85*h122mm
重新启动压力: 0kpa
进排气孔螺纹规格:5mm(直接插管)
一、无油真空泵产品特点
ap系列无油润滑微型真空泵是我公司自行设计研制开发的高性能、高新科技无油真空泵，响应当今世界所倡导的节能环保型社会的要求，将科技成果转化成为高科技产品，具有高效节能、安全环保、运行平稳、低噪音、高可靠性、长寿命、低温升、体积小、重量轻、外形美观、结构简单、完全无油易维护等特点；
可广泛应用于医疗设备、汽车工业、自动控制、印刷机械、包装机械、食品保鲜、水产养殖、水净化处理、分析仪器、美容保健、广告制作、设备维修、生物制药、通讯电子、石油化工、环境检测系统、高原地区制氧等领域；是工业化社会需要纯净和环保真空空间者的最佳选择。
二、工作原理
真空泵的结构原理如图所示，连杆通过轴承与偏心压装在一起，偏心轮锁紧在电机轴上，由于转轴的旋转，带动连杆往复运动，从而实现空气的的吸入、压缩和排出过程。
三、安装使用说明
1.将真空泵尽可能地放在通风好、灰尘少、湿度小的位置；
底座用橡胶减震脚或弹簧减震固定。
2.进气口接1/4-18npt接头或者其它规格接头和进气过滤消声器等装置，接好管子；出气口接管或消音器。
3.使用的电源应有足够的容量，确认使用的电压符合产品要求。
4.按照接线要求接好电源与电容线。
5.检查真空泵各元件无异常后，将电源线插头插到符合要求的电源插座上（电源插座必须接地良好），机器开始工作。
6.调节调压阀使压力表指示所需压力并稳定。
7.真空泵不使用时，调节调压阀排空空气后，再切断电源。
8.严禁随意拉扯引出线，以免造成损坏或造成产品故障。
四、维护与保养
1.机壳外部清理，请在切断电源的情况下，用干燥柔软的抹布清理机壳外部的灰尘污垢，每月至少清理一次。
2.进气过滤消音器的清洗，过滤消声器过滤棉的清洗很重要，它直接影响真空泵的流量和寿命，每月至少清洗一次，请将消声器拧下，拆开消声器端盖，取出过滤棉，用清水冲洗干净，凉干，再安装好使用。如果不能清洗干净，请更换过滤棉。
3.使用时请将底座和减震脚固定螺栓拧紧，尽量放在通风洁净的地方。
4.真空泵工作时，严禁触及机上任何元件。
5.本产品为无油真空泵，严禁加油润滑。
6.产品长期不使用时，请将其清理干净，放在通风干燥的地方。
五、注意事项
1.正确选择跟产品铭牌上相符合的电源与电容器，电源电压超出使用范围或电压波动大时，请加稳压装置后再使用。
2.本产品使用环境温度-10至+40℃海拔不高于1500m，超过1500m使用高原型真空泵。使用时，尽量放置于通风清洁场所。
3.选用合适的进气过滤消声器，并定期清洗或更换。
4.该产品使用的介质为空气，如需用于其它的介质，请咨询本公司。
5.当延长电源线时，应考虑电压降。
六、质量保证
产品自出厂之日起一年内在正常使用管理的条件下，凡因质量问题而造成不能正常工作，我公司无偿地为用户保修。外观及易损件不属保证范围。一、无油真空泵产品特点
ap系列无油润滑微型真空泵是我公司自行设计研制开发的高性能、高新科技无油真空泵，响应当今世界所倡导的节能环保型社会的要求，将科技成果转化成为高科技产品，具有高效节能、安全环保、运行平稳、低噪音、高可靠性、长寿命、低温升、体积小、重量轻、外形美观、结构简单、完全无油易维护等特点；
可广泛应用于医疗设备、汽车工业、自动控制、印刷机械、包装机械、食品保鲜、水产养殖、水净化处理、分析仪器、美容保健、广告制作、设备维修、生物制药、通讯电子、石油化工、环境检测系统、高原地区制氧等领域；是工业化社会需要纯净和环保真空空间者的最佳选择。
二、工作原理
真空泵的结构原理如图所示，连杆通过轴承与偏心压装在一起，偏心轮锁紧在电机轴上，由于转轴的旋转，带动连杆往复运动，从而实现空气的的吸入、压缩和排出过程。
三、安装使用说明
1.将真空泵尽可能地放在通风好、灰尘少、湿度小的位置；
底座用橡胶减震脚或弹簧减震固定。
2.进气口接1/4-18npt接头或者其它规格接头和进气过滤消声器等装置，接好管子；出气口接管或消音器。
3.使用的电源应有足够的容量，确认使用的电压符合产品要求。
4.按照接线要求接好电源与电容线。
5.检查真空泵各元件无异常后，将电源线插头插到符合要求的电源插座上（电源插座必须接地良好），机器开始工作。
6.调节调压阀使压力表指示所需压力并稳定。
7.真空泵不使用时，调节调压阀排空空气后，再切断电源。
8.严禁随意拉扯引出线，以免造成损坏或造成产品故障。
四、维护与保养
1.机壳外部清理，请在切断电源的情况下，用干燥柔软的抹布清理机壳外部的灰尘污垢，每月至少清理一次。
2.进气过滤消音器的清洗，过滤消声器过滤棉的清洗很重要，它直接影响真空泵的流量和寿命，每月至少清洗一次，请将消声器拧下，拆开消声器端盖，取出过滤棉，用清水冲洗干净，凉干，再安装好使用。如果不能清洗干净，请更换过滤棉。
3.使用时请将底座和减震脚固定螺栓拧紧，尽量放在通风洁净的地方。
4.真空泵工作时，严禁触及机上任何元件。
5.本产品为无油真空泵，严禁加油润滑。
6.产品长期不使用时，请将其清理干净，放在通风干燥的地方。
五、注意事项
1.正确选择跟产品铭牌上相符合的电源与电容器，电源电压超出使用范围或电压波动大时，请加稳压装置后再使用。
2.本产品使用环境温度-10至+40℃海拔不高于1500m，超过1500m使用高原型真空泵。使用时，尽量放置于通风清洁场所。
3.选用合适的进气过滤消声器，并定期清洗或更换。
4.该产品使用的介质为空气，如需用于其它的介质，请咨询本公司。
5.当延长电源线时，应考虑电压降。
六、质量保证
产品自出厂之日起一年内在正常使用管理的条件下，凡因质量问题而造成不能正常工作，我公司无偿地为用户保修。外观及易损件不属保证范围。
