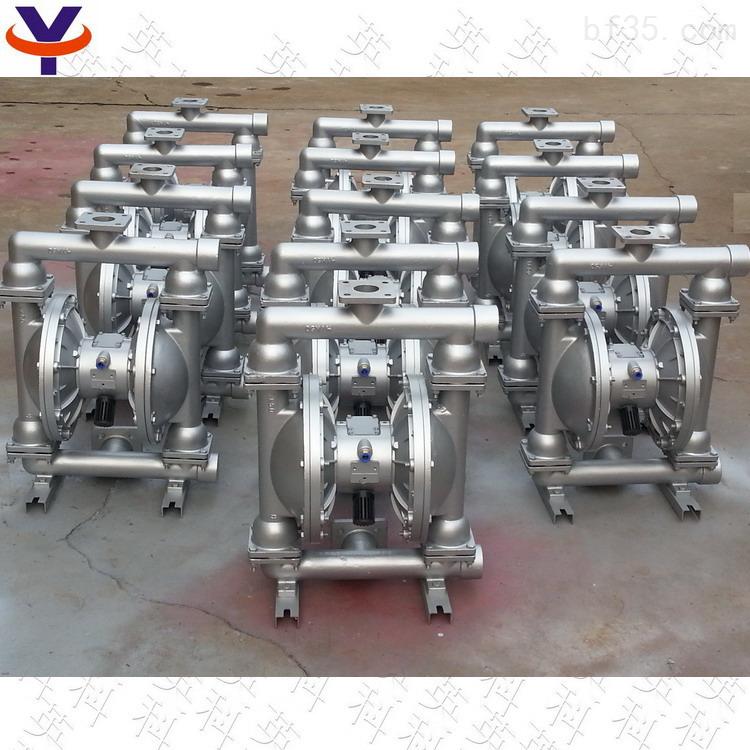

qby苏州气动隔膜泵型号意义
实例qby-50lf46
qby表示气动隔膜泵
50表示口径
l表示铝合金
f4表示隔膜是四氟
f46表示四六乙烯
常规是丁晴隔膜
qby苏州气动隔膜泵参数
|
名 |
型 号 |
进出口径(mm) |
流量 |
扬程 |
吸程 |
最大允许通过颗粒φ(mm) |
最大供气压(kgf/cm2) |
|
气 |
qby-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
|
qby-15 |
15 |
1 |
50 |
5 |
1 |
2-7 | |
|
qby-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 | |
|
qby-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 | |
|
qby-50 |
50 |
12 |
50 |
7 |
8 |
2-7 | |
|
qby-65 |
65 |
16 |
50 |
7 |
8 |
2-7 | |
|
qby-80 |
80 |
24 |
50 |
7 |
10 |
2-7 | |
|
qby-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
qby苏州气动隔膜泵尺寸
|
型号 |
a |
b |
c |
d |
e |
h1 |
h2 |
h3 |
h |
螺纹式 |
法兰式 | |||||
|
npt/rc |
d1 |
d2 |
d3 |
d |
n |
d | ||||||||||
|
qby-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
qby -15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
qby -25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
|
qby -40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
11/2 |
- |
- |
- |
- |
- |
- |
|
qby -50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
|
qby -65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
21/2 |
104 |
65 |
145 |
185 |
4 |
18 |
|
qby -80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
|
qby -100 |
360 |
240 |
634 |
455 |
18 |
130 |
721 |
60 |
960 |
- |
140 |
100 |
180 |
200 |
8 |
18 |
