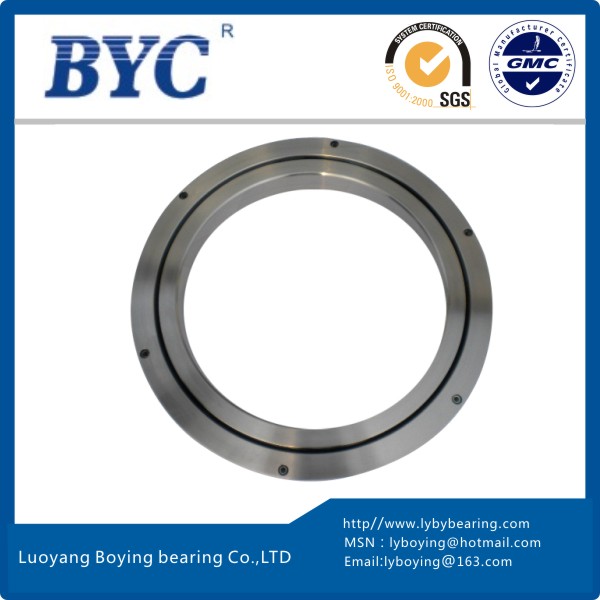

| rb14016交叉滚子轴承(140x175x16mm)byc博盈轴承专业制造工业机器人轴承 | |||||||||||
| 一、交叉滚子轴承参数 | |||||||||||
| 品牌- | byc博盈轴承 | ||||||||||
| 型号- | rb14016 | ||||||||||
| 内径(mm)- | 140 | ||||||||||
| 外径(mm)- | 175 | ||||||||||
| 宽度(mm)- | 16 | ||||||||||
| 重量(kg)- | 1 | ||||||||||
| 材料- | gcr15/gcr15simn | ||||||||||
| 精度等级- | p5/p4/p2 | ||||||||||
| 润滑类型- | 脂润滑 | ||||||||||
| 旋转部分- | 内圈旋转 | ||||||||||
| 承载方向- | 轴向径向多向承载 | ||||||||||
| 轴承结构- | 外圈分体式 | ||||||||||
| 二、rb14016详细参数表 | |||||||||||
| 型号 | 主要尺寸 | 安装尺寸 | 基本额定载荷 （径向） | 重量 | |||||||
| 内径 d(mm) | 外径 d(mm) | 滚子节 圆直径 dp (mm) | 厚度 b(mm) | 油孔 φ | 倒角 r(min) | ds | dh | c kn | co kn | kg | |
| rb14016 | 140 | 175 | 154.8 | 16 | 1.5 | 2 | 147 | 162 | 25.9 | 50.1 | 1 |
| 三、rb型交叉滚子轴承详细介绍 | |||||||||||
| 产品特点- | byc交叉滚子轴承是两列圆柱滚子在呈90度的v形滚道上通过尼龙隔离块被相互垂直交叉排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高刚性，byc博盈交叉滚子轴承精度可达到p2级。因此适合于工业机器人的关节旋转部、机械加工中心的旋转台、精密旋转工作台、医疗机器、计算器、ic制造装置等设备。 | ||||||||||
| 系列简介 | rb型交叉滚子轴承（外环分割型、内环旋转用）此系列型号为交叉圆柱滚子轴承的基本型，内、外环尺寸被最小限度地小型化，其构造是外环是分割型，内环是一体设计，适合于要求内环旋转精度高的部位。 | ||||||||||
| 系列型号 | rb4010、rb4510、rb5013、rb6013、rb7013、rb8016、rb9016、rb10016、rb10020、rb11012、rb11015、rb11020、 rb12016、rb12025、rb13015、rb13025、rb14016、rb14025、rb15013、rb15025、rb15030、rb16025、rb17020、rb18025、 rb19025、rb20025、rb20030、rb20035、rb22025、rb24025、rb25025、rb25030、rb25040、rb30025、rb30035、rb30040、 rb35020、rb40035、rb40040、rb45025、rb50025、rb50040、rb50050、rb60040、rb70045、rb80070、rb90070、rb1000110 、rb1250110 |
||||||||||
| 应用领域 | 工业机器人手臂-玻璃研磨设备-数控转台-数控旋转台-检测仪器-精密医疗设备-航空航天设备-军用雷达等 | ||||||||||
| 四、rb型交叉滚子轴承安装调试 | |||||||||||
| 安装交叉滚子轴承时应按以下程序进行： 1、安装前，将轴承座或其他的安装零部件进行洗净、消除污垢，并确认各零部件的毛刺是否已被去除。 2、 往轴承座或轴里插入时，由于是薄壁轴承，插入时易发生倾斜，请用塑料锤等一边找出水平，一边在圆周方向均匀地敲打，一点一点地插入，直到能通过声音确认与接触面完全地靠紧时为止。 3、侧面压紧法兰盘的安装 3.1将侧面压紧法兰盘放置到位后，将其在圆周方向来回摇动几次，以调整安装螺栓的位置。 3.2安装压紧螺栓。用手拧螺栓时，确认没有因螺栓孔偏离引起螺栓难以拧入。 3.3压紧螺栓的拧紧由暂时拧到正式拧紧可分为3到4个阶段，按对角线上的顺序反复拧紧。在拧紧两分割的内圈或外圈的压紧螺栓时，拧紧过程中经常将一体的外圈或内圈稍微转动一下，就能使两分割部位得到修正。 |
|||||||||||
| 五、博盈轴承简介 | |||||||||||
| 洛阳博盈轴承有限公司主导产品是高精度的yrt转台轴承、交叉滚子轴承、推力圆柱滚子轴承。产品精度等级为p5、p4、p2级。产品主要是替代进口的高精度、高技术含量的精密轴承。 河南yrt转台轴承－洛阳yrt轴承 产品系列如下：yrt转台轴承：yrt转台轴承－高速yrts转台轴承－带测控系统yrtm转台轴承－双向推力角接触球转台轴承（zkldf）。 交叉圆柱滚子轴承：thk公司的ra,ra-c,rb，re，ru系列，ina公司的sx系列， iko公司的crb、crbc、crbh、crbs、crbf系列。交叉圆锥滚子轴承：timken系列，xr,jxr系列。 旋转精度:交叉滚子轴承中垂直排列的滚子间装有隔离块，防止了滚子的倾斜和滚子之间的相互摩擦，减小了旋转力矩。另外，与以前使用钢板保持器相比，不会发生滚子的边缘应力集中或锁死现象。同时，因内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能高精度平稳地旋转。 byc博盈轴承生产的高精度薄壁交叉滚子轴承子轴承各项技术指标均能达到德日公司同类产品的精度级别。产品主要是替代进口的高精度、高技术含量的精密轴承，博盈轴承多年来致力于研发生产非标交叉滚子轴承。 byc洛阳博盈轴承专业生产：yrt转台轴承－yrts转台轴承－zkldf转台轴承－ yrt轴承－推力圆柱滚子轴承－交叉圆锥滚子轴承－交叉滚子轴承－交叉圆柱滚子轴承－圆柱交叉滚子轴承－高精密轴承-洛阳轴承-博盈轴承 |
|||||||||||
