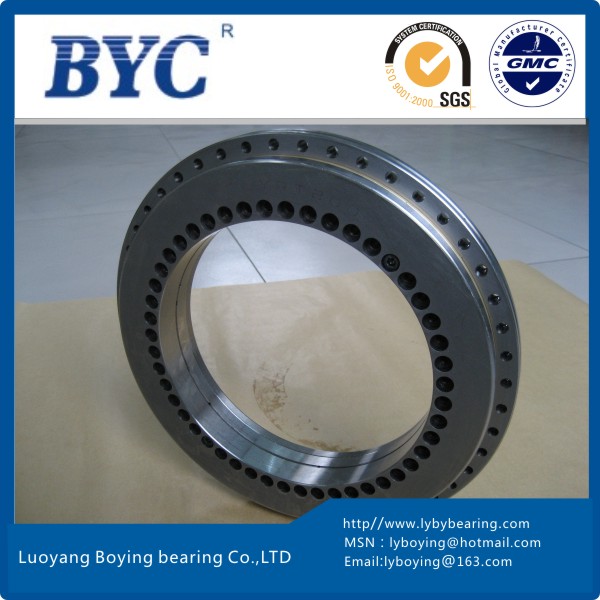

| yrt395转台轴承(395x525x65mm)byc博盈轴承专业制造数控转台轴承替代进口 | ||||||||||||||||||||||||||||||||||||||||
| 一、转台轴承参数 | ||||||||||||||||||||||||||||||||||||||||
| 品牌- | byc博盈轴承 | |||||||||||||||||||||||||||||||||||||||
| 型号- | 公司介绍 | |||||||||||||||||||||||||||||||||||||||
| 内径(mm)- | 395 | |||||||||||||||||||||||||||||||||||||||
| 外径(mm)- | 525 | |||||||||||||||||||||||||||||||||||||||
| 宽度(mm)- | 65 | |||||||||||||||||||||||||||||||||||||||
| 重量(kg)- | 33 | |||||||||||||||||||||||||||||||||||||||
| 材料- | gcr15/gcr15simn | |||||||||||||||||||||||||||||||||||||||
| 精度等级- | p5/p4/p2 | |||||||||||||||||||||||||||||||||||||||
| 润滑类型- | 脂润滑 | |||||||||||||||||||||||||||||||||||||||
| 旋转部分- | 内圈外圈旋转 | |||||||||||||||||||||||||||||||||||||||
| 承载方向- | 轴向径向多向承载 | |||||||||||||||||||||||||||||||||||||||
| 轴承结构- | 内外圈一体式 | |||||||||||||||||||||||||||||||||||||||
| 二、系列简介详细参数表 | ||||||||||||||||||||||||||||||||||||||||
| 型号 | 外形尺寸 (mm) | 内圈安装孔 | 外圈安装孔 | 固定螺钉 数量 | 螺纹拔取孔 | 节距 数量 x t |
||||||||||||||||||||||||||||||||||
| d | d | h | h1 | c | d1 | j | j1 | d1 | d2 | a | 数量 | d3 | 数量 | g | 数量 | |||||||||||||||||||||||||
| yrt395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | m12 | 3 | 48×7.5° | ||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 三、yrt型yrt395详细介绍 | ||||||||||||||||||||||||||||||||||||||||
| 产品特点 | yrt转台轴承是一种外圈旋转，内圈支撑的回转机构，主要分为yrt型、yrts型、yrtm型三大系列，此三系列轴承具有相同的安装尺寸，内部结构存在差异，性能相似。yrt系列轴承均有三列滚子构成（如右图），两列轴向滚子保证稳定的轴向承载能力，一列径向滚子保证轴承可承受径向力及倾覆力矩作用，适合轴向承载的回转机构。 | |||||||||||||||||||||||||||||||||||||||
| 系列简介 | yrt转台轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。 | |||||||||||||||||||||||||||||||||||||||
| 系列型号 | yrt50、yrt80、yrt100、yrt120、yrt150、yrt180、yrt200、yrt260、yrt325、yrt395、yrt460、yrt580、yrt650、yrt850、yrt950、yrt1030、yrt1200 | |||||||||||||||||||||||||||||||||||||||
| 应用领域 | 数控机床-数控转台-数控立车-精密回转台-检测仪器-精密设备 | |||||||||||||||||||||||||||||||||||||||
| 四、yrt型转台轴承安装调试 | ||||||||||||||||||||||||||||||||||||||||
| 设计与安装 -对配合结构的要求见图一 运输时固定螺钉保护轴承零件，为了较易定心安装，安装时固定螺钉可以松开，安装后固定螺钉应再拧紧或者最好用定位螺钉替换固定螺钉。 -有或无附加支撑环都可安装l-截面环2 a) 无支撑环的，轴承代号yrt b) 用 l-截面环支撑环的，轴承代号yrt…vsp, l-截面环的整个表面都必须得到支撑。 -装配力只能通过被安装的轴承套圈进行传递，绝不能通过滚动体传递。 -定位螺钉应用扭力扳手以呈十字交叉的形式来拧紧见图二。 -安装和拆卸式不要分开或交换轴承零件。 -启动摩擦力矩是尺寸表中所列轴承摩擦力矩的3~3.5倍。 |
||||||||||||||||||||||||||||||||||||||||
| 五、博盈轴承简介 | ||||||||||||||||||||||||||||||||||||||||
| byc洛阳博盈轴承专业生产：yrt转台轴承－yrts转台轴承－zkldf转台轴承－ yrt轴承－推力圆柱滚子轴承－交叉圆锥滚子轴承－交叉滚子轴承－交叉圆柱滚子轴承－圆柱交叉滚子轴承－高精密轴承-洛阳轴承-博盈轴承 河南yrt转台轴承－洛阳yrt轴承 产品系列如下：yrt转台轴承：yrt转台轴承－高速yrts转台轴承－带测控系统yrtm转台轴承－双向推力角接触球转台轴承（zkldf）。 交叉圆柱滚子轴承：thk公司的ra,ra-c,rb，re，ru系列，ina公司的sx系列， iko公司的crb、crbc、crbh、crbs、crbf系列。交叉圆锥滚子轴承：timken系列，xr,jxr系列。 洛阳博盈轴承有限公司主导产品是高精度的yrt转台轴承、交叉滚子轴承、推力圆柱滚子轴承。产品精度等级为p5、p4、p2级。产品主要是替代进口的高精度、高技术含量的精密轴承。 byc博盈轴承生产的高精度薄壁交叉滚子轴承子轴承各项技术指标均能达到德日公司同类产品的精度级别。产品主要是替代进口的高精度、高技术含量的精密轴承，博盈轴承多年来致力于研发生产非标交叉滚子轴承。 旋转精度:交叉滚子轴承中垂直排列的滚子间装有隔离块，防止了滚子的倾斜和滚子之间的相互摩擦，减小了旋转力矩。另外，与以前使用钢板保持器相比，不会发生滚子的边缘应力集中或锁死现象。同时，因内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能高精度平稳地旋转。 |
||||||||||||||||||||||||||||||||||||||||
