商品描述

上海兆远机电设备有限公司供应：定量加油机，定量黄油机，黄油加注机，电动黄油机，定量加注机，稀油加注机，定量控制系统

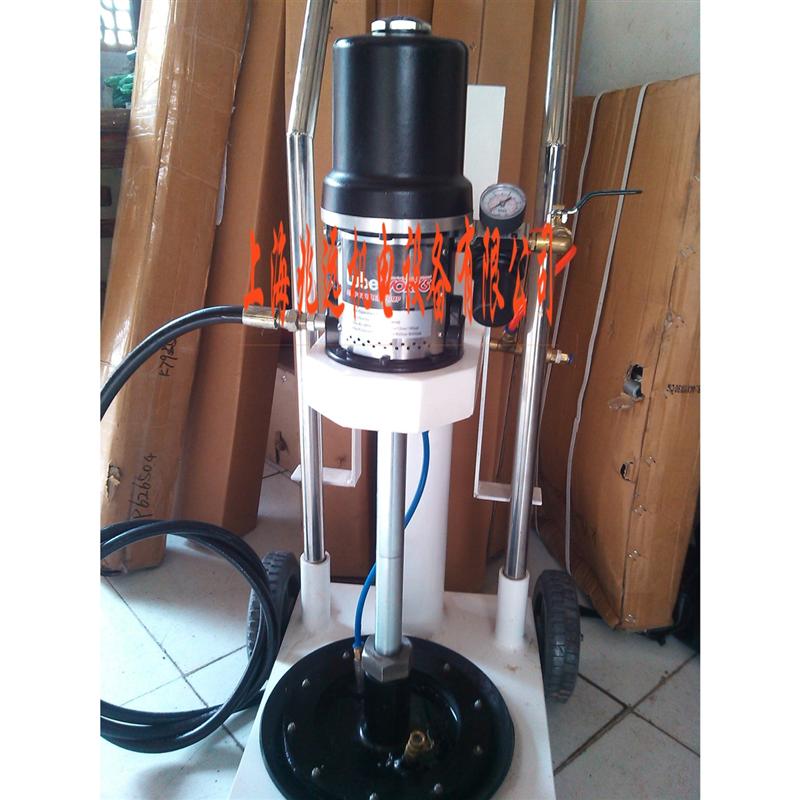

lubestar385220单立柱油脂加注机适用于15-20公斤标准油脂桶，其性能稳定，自动化程度高。使用时只需控制升降机构的开关，将压板压入油桶，打开气动泵气源开关，打开加油枪即可加油。亦可配备定量阀实现油脂定量加注，可多点同时加注。本设备可配置10-20米开放式卷盘，使用时拉出油管，不用时自动缩回盘管器内。扩大加油范围，卫生环保。本设备直接和标准油桶相配合使用，简便省时，尤其适用于工业生产线流水作业，同时广泛应用于汽车、港口、建筑、机械、电力、化工、工程机械、矿山、汽车维修车间、换油中心,冶金、船厂、轴承、电动工具、造纸等行业润滑场合.具有性能稳定、快速注脂、出油压力高、流量大，适用范围广泛等特点。

lubestar385220单立柱油脂加注机技术参数

油脂供给设备     （15-20l）

油气压力比       50：1

气源压力         3-8 bar

最大工作压力     400 bar

最大耗气量       0.5m3/min

最大出油量       2.8l/min

重量             58 kg

主机外形尺寸     700*350*350

（注：以上数据是在20℃，流体黏度为nlgi2时测出）

lubestar385220单立柱油脂加注机技术参数

主要构成部件名称



序号    名称

1       气动马达

2       泵体

3       放气阀

4       换向阀

5       调压阀

6       进气阀

















































lubestar385220单立柱油脂加注机一般故障及排除方法



故障现象	故障原因	排除方法
气动马达频率变快且出脂速度变慢	压盘密封橡胶损坏而出现空穴现象	更换压盘密封橡胶
气动马达频率变快且不出脂	主泵及马达内有空气进入	通过排气阀将空气排净 或油路高压球阀排气
气动马达无动作	油枪开关损坏	更换油枪开关
连续出脂不停	油枪开关损坏	更换油枪
相对空气压力，出口表压力低	泵的活塞密封圈过紧	清洗并按要求重新组装主泵
油枪出脂量变小	油管或油枪堵塞	断开枪管连接处，清理杂质
	泵体内漏	拆开检查，更换密封件
	气动马达故障	拆开检查
出脂压力变大	调压阀损坏	更换调压阀
在换向时，颜色变化	油脂桶中混有空气	检查原料有无微小气泡。更换压盘密封



设备保养维护



▲ 特别注意：为确保安全，在拆卸任何部件前应将压力卸掉！

设备保养

由于该设备动力由气路元件来保证，应定期检查清洗过滤器、注油器，保证气路空 气干燥、清洁及良好的润滑。

保养时，汽缸及配气系统部件，不能用强溶剂清洗，更不能泡在溶剂中，清洗时请 使用二甲苯和煤油。

清洗保养后安装时，切忌带入杂物、硬物，否则影响设备使用寿命。

为保证设备的正常使用和维护，请指定专人负责操作和维护。 请保持工作环境的清洁、恒温和 一定的湿度。

为保证设备的正常使用，维护修理时请采用我公司提供的配件。若因配件不当引起 的设备损坏，我公司不负任何责任。

使用时，若出现本说明书没有涉及到的故障和困难，请及时与我公司联系，取得详 细准确的技术支持，我公司将提供及时、周到的服务。

维护设备应严格按我公司提供的维修指南进行，不明问题应立即取得我公司的技术支持。



注意：安装维护须由专业人员进行，对于不明情况要及时我公司联系，取得技术支持，不可盲目操作以免损坏泵体。
