一、 使用凝结水前置处理滤元 凝结水滤元的必要性
随着发电机组容量的增大和参数的提高（尤其是超临界压力机组和核电站），对给水质量提出了越来越高的要求。这是因为热力系统内压力和温度的升高，使金属在水汽中的氧化速度加快，生成的氧化皮影响传热，若再附着氧化铁的腐蚀产物，将影响机组的安全运行，因此，必须尽量减少给水中的含铁量！ 凝结水前置处理滤元的作用主要是去除凝结水中的铁、铜氧化物等悬浮杂质，从而延长除盐装置的运行周期并保护树脂（尤其是阴树脂）不被污染。这在机组启动阶段更为重要。
二、对凝结水前置处理滤元的几点看法
1、对采用直流炉的火力发电厂及核电站，由于对给水水质要求高，在凝结水除盐设备前面，应该设置前置过滤装置。
2、对于600mw及以上的亚临界汽包炉，由于机组容量大，建议设置凝结水的前置过滤装置。
3、对300mw的汽包炉，可以根据电厂实际情况，通过技术经济比较确定是否采用凝结水前置处理滤元装置。
4、对空冷机组，由于凝汽器面积很大，凝结水中腐蚀产物含量比较高，应采用凝结水滤元前置过滤装置。
三、凝结水管式过滤器滤芯
管式过滤器是设备的关键部件，它直接影响着设备的性能、出力和效果。我国生产的常用滤芯为线绕型、折叠型。近年来熔喷型凝结水滤元和多褶大容量型凝结水滤元已在一些电厂使用。
1、凝结水线绕滤元

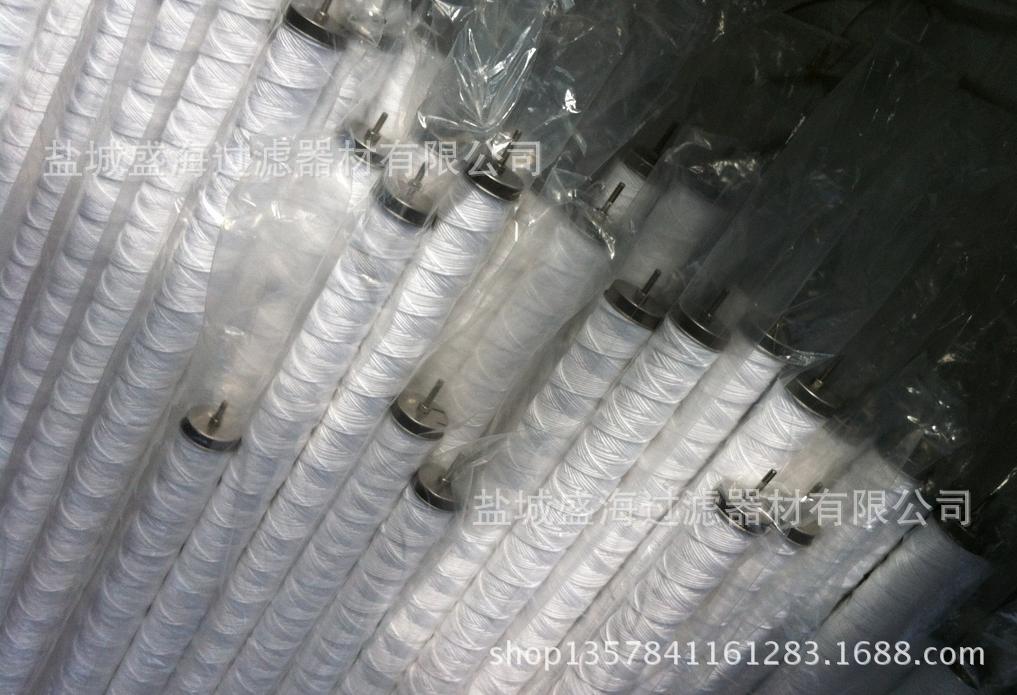

用于凝结水处理的线绕滤元一般由不锈钢管制成。管上开直径为10mm的孔，管外缠绕聚丙烯纤维，空隙度为5um和10um。其外形如图
2、凝结水折叠滤元
凝结水折叠滤元相比凝结水线绕滤元具有以下优点；
1、精度高，过滤面积大，通量大，设备直径小，占地少；
2、采用内螺纹连接，安装方便；

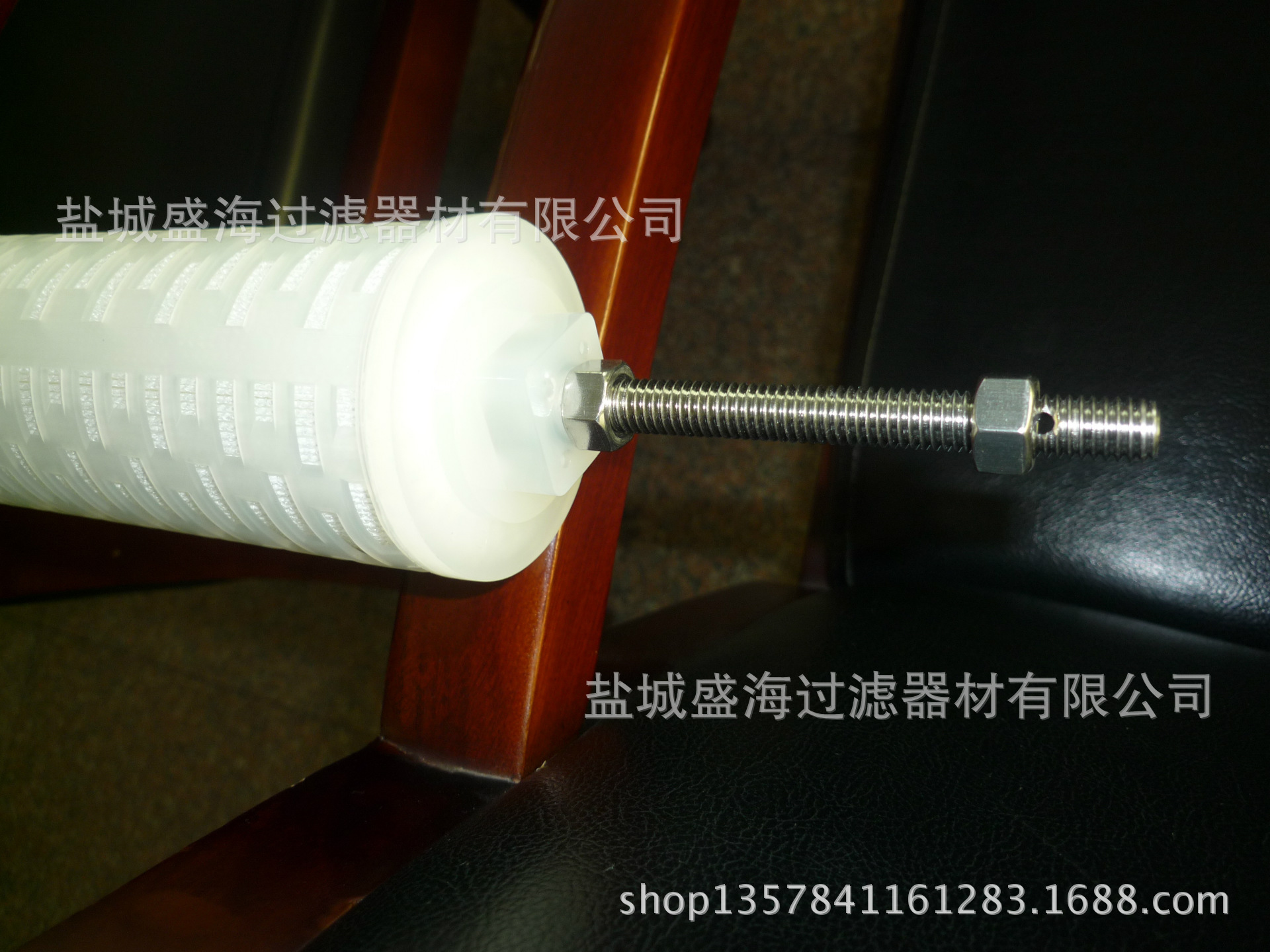

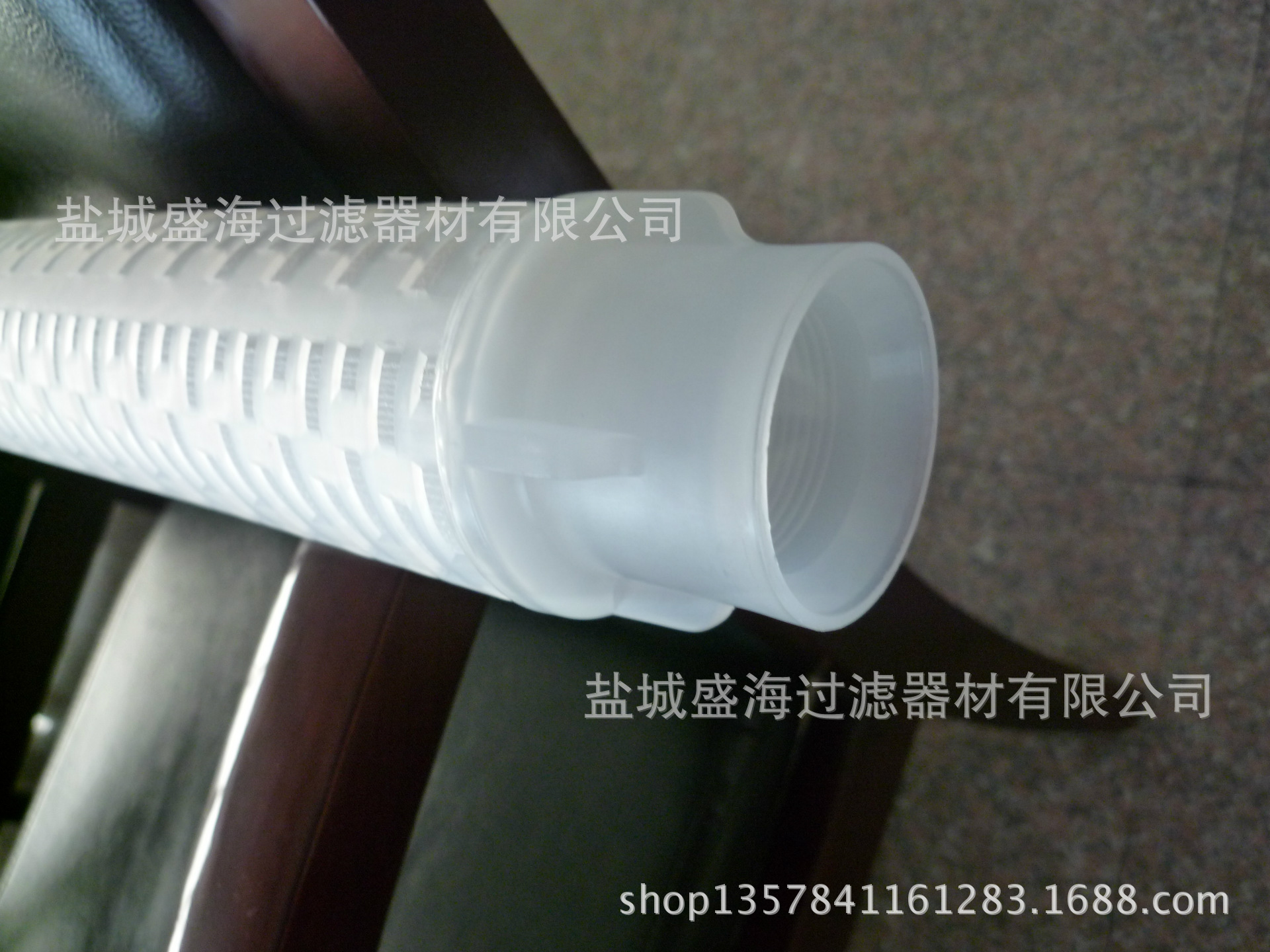

3、可清洗使用，使用周期长。 （凝结水折叠型滤元产品图片如下）

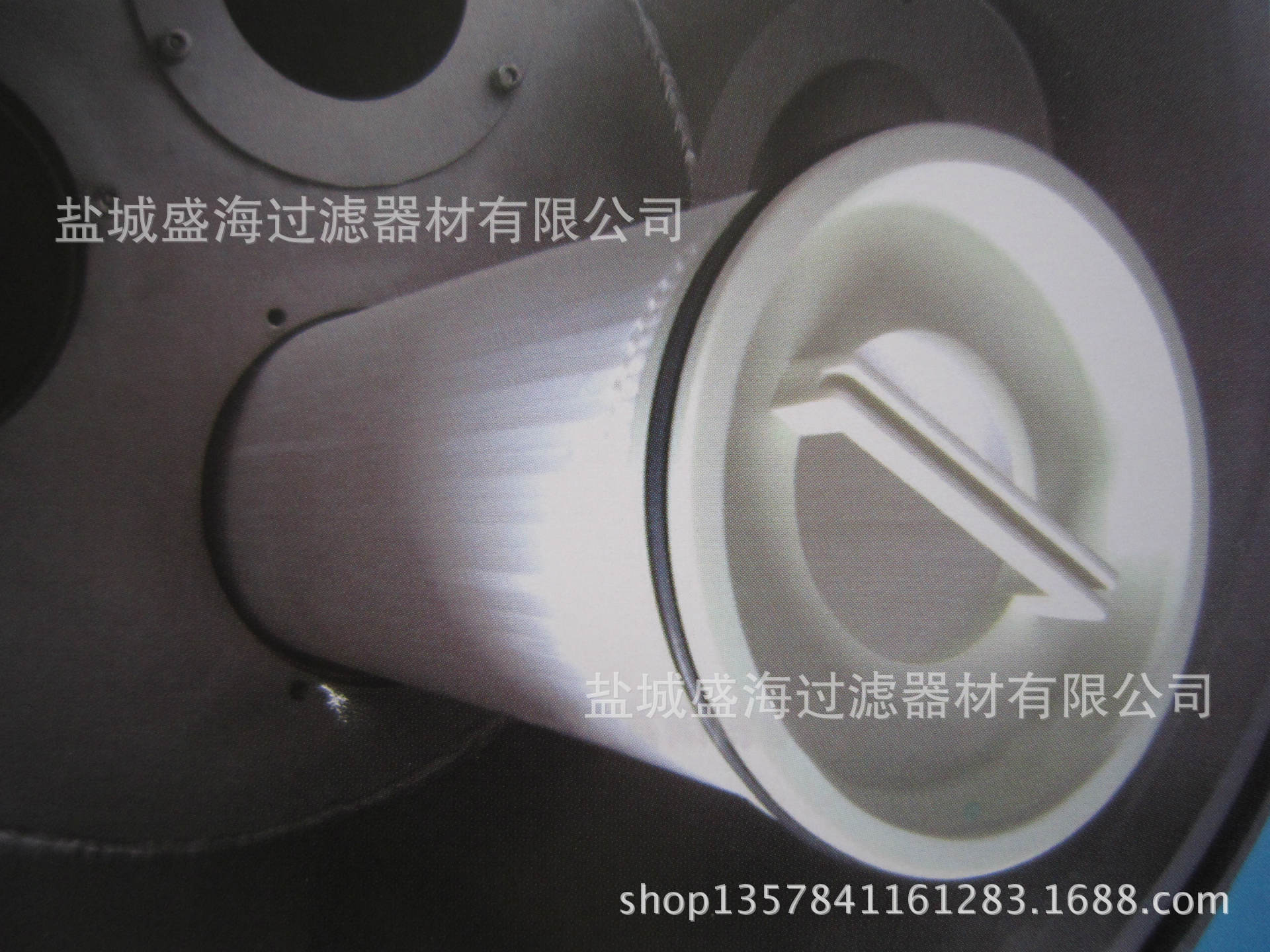

3、大通量电厂凝结水滤元 江苏盐城盛海过滤大流量折叠滤元
盐城盛海过滤器材有限公司凭借多年过滤技术经验及参考国外资料开发、生产的大流量过滤器能有效地控制凝结水中的金属及硅等固体污染物。有效地避免机组启动后高温状态下氧化物形成溶解状态,大大缩短机组的启动时间,有效缩短机组启动期间水质达到合格的时间。
大流量折叠滤元特点及规格
●高流量意味着使用更少数量的滤芯，降低劳动力和运行成本；
●高流量意味着使用更小尺寸的过滤器壳体，降低投资成本,节省占地面积；
●滤芯的更换更加快速，简便和安全
●o型圈确保过滤器的可靠；
●热熔粘接的聚丙烯材质可以防止颗粒释放和卸载，这不同于普通的线绕滤芯；
●折叠式表面设计使得高流量滤芯的压力降比其他滤芯更低、使用寿命更长
●允许高流量的介质通过滤材,具有高效、低压损和长寿命等优点。
●滤芯的里进外出结构使得滤芯更换容易,同时保持污染物拦截在滤芯的内部。
●滤芯的无金属结构使得它可以进行完全燃烧、压扁等环保处理。
●滤芯的β值达3000。
●滤壳中可装多支滤芯,可以使用很广的流量范围,无论是启动还是连续运行时都可使用。
●滤芯经久耐用,还可以最少地、最经济地配置过滤器。
uhf型大流量电厂凝结水滤元（滤芯）是美国pall 公司的产品，其英文名称为： high flow technology, 可翻译为 多褶大容量折叠滤芯。
uhf型大流量电厂凝结水滤芯的产品如下：
四、三类凝结水滤元的详细技术参数；
1、 凝结水线绕型滤元技术参数：
型 号 | shxr-70" a滤元 | shxr-70" b滤元 | shxr-60" c滤元 |
介 质 | 聚丙烯纤维 | 聚丙烯纤维 | 聚丙烯纤维 |
中心骨架材料 | 304 | 304 | 304 |
底部结构 | m33×1.5、m33*2、g1"、φ30.1（24牙/寸）55°连接螺纹 | ||
顶部结构 | m6、m8、m10螺纹 | ||
内 径 | ф26-ф30mm | ф26-ф30mm | ф26-ф35mm |
外 径 | ф50mm | ф50mm | ф64mm |
过滤精度 | 5μm | ||
滤元长度 | 1778mm | 1750mm | 1524mm |
推荐最大流量 | 2.9-3.2 m3/h | 2.7 m3/h | |
推荐最大压差 | 0.5mpa | 0.5mpa | 0.5mpa |
最高工作温度 | 80℃ | 80℃ | 80℃
|
2、70英寸折叠式凝结水滤元技术参数：
no. | 名称 | 启动滤元 | 工作滤元 |
1 | 滤元外形 | 2.5″×70″ | 2.5″×70″ |
2 | 滤元材质 | pp | pp |
3 | 滤元骨架 | 强化pp | 强化pp |
4 | 过滤精度 | 10um, | 2um,5um, |
5 | 过滤面积 | 6.5m2 | 6.5m2 |
6 | 滤元形式 | 折叠式 | 折叠式 |
7 | 最高使用温度 | 60℃～80℃ | 60℃～80℃ |
8 | 最大流量 | 4.5m3/h/根 | 4.5m3/h/根 |
3、大流量（大通量）折叠滤元 大流量凝结水滤元技术参数：
no. | 规范内容 | 启动滤元 | 运行时滤元 |
1 | 滤元外形 | φ152×1020mm | φ152×1020mm |
2 | 滤元材质 | pp或玻璃纤维膜 | pp或玻璃纤维膜 |
3 | 过滤精度 | 10μm | 1-5μm |
4 | 滤元形式 | 折叠式 | 折叠式 |
5 | 最高使用温度 | 60℃～80℃ | 60℃～80℃ |
6 | 最大流量 | 28m3/h/根 | 26m3/h/根 |
产品索引：凝结水滤芯，高温凝结水滤芯，pall凝结水滤芯，pall凝结水滤元，颇尔凝结水滤元，wec凝结水滤元，高温凝结水滤元，电厂凝结水滤元，70英寸高温凝结水滤元，凝结水70寸线绕滤元，凝结水70英寸折叠滤元，粉末覆盖过滤器滤芯，粉末覆盖过滤器滤元，70英寸凝结水折叠水滤芯，高温凝结水绕线滤元，不锈钢骨架凝结水滤元，电厂凝结水绕线滤元，凝结水线绕滤元。
