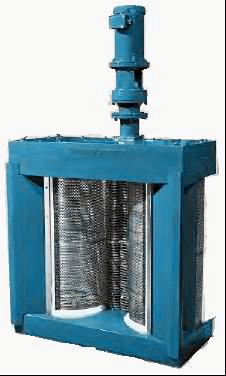

粉碎型格栅介绍
用途
主要用于污水处理厂和泵站，可以满足各种复杂的应用场合。转鼓格栅也可以单独采用电机驱动，可分别监测刀片过载和转鼓过载，保护设备正常运行。
特点
优化设计的刀片，保证高效的切割能力和使用寿命。
双鼓设计，过水流量大，可以满足大流量的应用场合。
格栅间隙小，最小可达6mm，可有效保证切割尺寸。
进口电机减速机，提高了设备使用的可靠性。
专门定制的机械密封系统，可长时间工作在恶劣的污水环境中。
多电机设计，有效防止转鼓过载破坏，提高系统可靠性。
结构和技术参数
粉碎型格栅根据流浪大小可分三种，wfs无转鼓,dfs单转鼓 fs双转鼓
转鼓式格栅破碎机包括：切割刀片、垫片、轴、转鼓柵网、轴承和密封圈、机体、减速器和电机。
粉碎格栅技术参数表
型号 | 处理量 | 设备安装尺寸 | 电机功率 |
wfs300-3-90/b | 90 | 450*300 | 3 |
wfs400-3-120/b | 120 | 450*300 | 3 |
wfs500-3-150/b | 150 | 450*300 | 3 |
wfs600-3-200/b | 200 | 450*300 | 3 |
wfs700-4-250/b | 250 | 450*300 | 4 |
wfs800-4-300/b | 300 | 500*300 | 4 |
wfs900-4-400/b | 400 | 500*300 | 4 |
wfs1000-4-600/b | 600 | 500*300 | 4 |
wfs1200-4-800/b | 800 | 500*300 | 4 |
型号 | 渠道宽度 | 过水流量 | 功率 |
dfs300*300 | 800 | 300 | 3 |
dfs400*300 | 800 | 400 | 3 |
dfs500*300 | 800 | 600 | 3 |
dfs600*300 | 800 | 800 | 4 |
dfs700*300 | 800 | 900 | 4 |
dfs800*300 | 800 | 1000 | 4 |
dfs900*300 | 800 | 1100 | 4 |
dfs1000*300 | 1000 | 1200 | 4 |
dfs1100*300 | 1000 | 1300 | 4 |
dfs1200*300 | 1000 | 1500 | 5.5 |
dfs1300*300 | 1200 | 1700 | 5.5 |
dfs1400*300 | 1200 | 2000 | 5.5 |
dfs1500*300 | 1200 | 2400 | 5.5 |
型号 | 渠道宽度 | 过水流量 | 功率 |
fs500*300 | 1200 | 900 | 4 |
fs600*300 | 1200 | 1200 | 4 |
fs700*300 | 1200 | 1500 | 4 |
fs800*300 | 1200 | 1700 | 4 |
fs900*300 | 1400 | 2300 | 4 |
fs1000*300 | 1400 | 2500 | 4 |
fs11200*300 | 1400 | 2900 | 5.5 |
fs1500*300 | 1400 | 3500 | 5.5 |
fs600*600 | 1400 | 3200 | 5.5 |
fs700*600 | 1400 | 3600 | 5.5 |
fs800*600 | 1400 | 4000 | 5.5 |
fs900*600 | 1600 | 4800 | 7.5 |
fs1000*600 | 1600 | 5640 | 7.5 |
fs1200*600 | 1600 | 6700 | 7.5 |
fs1500*600 | 2000 | 7200 | 7.5 |
fs1800*600 | 2000 | 8500 | 7.5 |
注： 1．污水中的渣滓浓度为
2．处理量为流入水位在粉碎型格姗开口上限，流出水位在粉碎型格姗开口下限时的处理量（即最大水位差）
电气控制
常规为手动控制；可带plc接口；可全自动控制。
订货说明
1．订货时请用户提供使用环境、过水流量、工作水位高度；
2．不注明所配电控箱为常规控制，如有特殊要求应另行注明；
3．用户如需不锈钢铣刀，应另行注明；
4．粉碎型格姗电机为ipsl67/ipsl68电机，可同时正常工作在水中和空气中。如需采用普通电机，为防电动机浸水，需加长轴，用户应另行注明。
安装形式
粉碎型格栅根据各种不同的工况条件，其安装形式也是不同的，但总体分为三种，渠道式，挂壁式，卧式。
