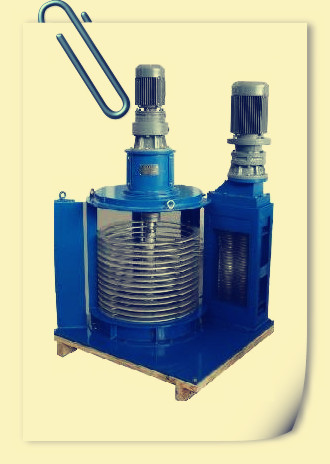

中来单鼓渠道式粉碎型格栅，切割区包含两组独立刀片轴和一个不锈钢无轴转鼓，增大了过流量，配合不同类型的安装支架,适合中高流量的渠道或泵站安装使用。
工作原理
1．污水携带垃圾进入粉碎型格栅切割区；
2．大于8mm的大块垃圾被转鼓截留，并被转送到切割区粉碎；
3．小于8mm的小块垃圾被水流裹挟通过转鼓区；
4．被粉碎后的大块垃圾被粉碎成6-12mm颗粒，并通过切割室；
5．被粉碎后的颗粒流向下游。
组件材料
◇ 电机
特制电机，多种功率可选
◇ 减速机
行星齿轮减速机，抗负荷冲击能力强
◇ 刀片和垫片
美国进口热处理合金钢，表面经过均匀的硬化处理，硬度不小于45~50hrc
◇ 轴
优质热处理4140六角合金钢
◇ 外壳基座
球墨铸铁,耐腐蚀
◇ 安装支架
高强度不锈钢
◇ 转鼓栅网
高强度不锈钢
机械特性
◇ 安装简易灵活
适用于大部分现有的渠道，无需改造
◇ 机械密封
耐高压，可达6.3kg/cm2
无需清理，无需调整填料压盖
◇ 高流量侧栏
增加流量
减少水头损失
引导颗粒进入切割室
◇ 双轴设计
比单轴粉碎器适应更多种类的固体颗粒
两个反向旋转的轴致使颗粒物在双轴间被粉碎
◇ 刀片选择
根据客户需求进行各种齿型设计，以适应各种特殊情况需要
◇ 镀钛刀片和垫片
表面经过镀钛处理的刀片和垫片，更耐磨耐腐蚀，同等环境下，使用寿命比普通刀片延长2倍
◇ 低底座
在低流量时可最大限度地利用切割室来提高粉碎能力
◇ 顶部紧固装置
可以简单紧固维修，无需把设备从渠道中提出
◇ 不锈钢无轴转鼓
无轴设计，防止污物缠绕或堵塞
◇ 转鼓和刀片间隙小
转鼓和粉碎器之间间隙小，可获得更高的固体捕获率
◇ 轴衬导流装置
引导垃圾进入切割室，保护密封不受砂石侵害
智能控制柜
◇ 配置西门子可触摸液晶屏，中文显示，预留modbus通讯接口，可远端控制；
◇ plc等关键元器件采用西门子，abb,施耐德等国际知名品牌；
◇ 可设置自动启动和停止，及自动运行时间和次数；
◇ 堵转电流、反转次数、反转时间均可自由设定；
◇ 带电机漏水、过载、过热、短路、缺相等保护；
◇ 设备运行状态、电机负载电流、故障状态均可实时显示及历史查询。
设备选型表
型号 | 流量 | 规格尺寸 | 最小渠道宽度（w） | 毛重（kg） | |||
a | b | c | d | ||||
dfs-q-300 | 300 | 1450 | 626 | 428 | 367 | 405 | 347 |
dfs-q-q600 | 600 | 1575 | 779 | 556 | 435 | 560 | 486 |
dfs-q-q800 | 800 | 1753 | 957 | 734 | 435 | 560 | 526 |
dfs-q-q1100 | 1100 | 1932 | 1135 | 912 | 435 | 560 | 572 |
dfs-q-q1500 | 1500 | 2110 | 1313 | 1090 | 435 | 560 | 625 |
dfs-q-q2000 | 2000 | 2300 | 1503 | 1280 | 435 | 560 | 710 |
dfs-q-q2600 | 2600 | 2520 | 1723 | 1500 | 435 | 560 | 790 |
安装示意图
