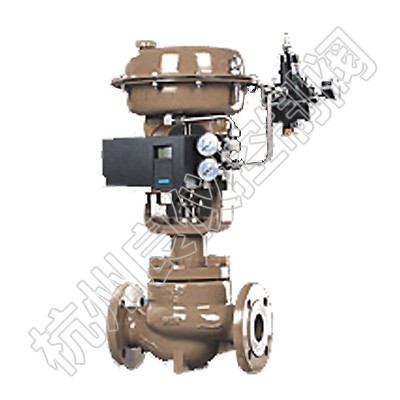

气动薄膜单座调节阀概述

    气动薄膜单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

    本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有pn10、16、40、64；阀体口径范围dn20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有ⅳ级或ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

■ 气动薄膜单座调节阀特点

顶导向单座调节阀，结构紧凑，部件少、易维修。

可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
zxpv型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
zxpj型气动薄膜调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

■ 气动薄膜单座调节阀主要零件材料

阀体、阀盖：ht200，zg230-450，zg1cr18ni9ti
阀芯、阀座：1cr18ni9ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波纹管：1cr18ni9ti
垫片：橡胶石棉板、10、1cr18ni9ti、石棉缠绕垫片
膜盖：a3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60si2mn
推杆、阀杆：2cr13、1cr18ni9ti
衬套：2cr13

■ 气动薄膜单座调节阀规格与技术参数

公称通径dn(mm) (阀芯直径dn)			20				25	32	40	50	65	80	100	125	150	200
			(10)	(12)	(15)	(20)
额定流量 系数kv	直线		1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比		1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程l(mm)			16					25			40			60
膜片有效面积ae(cm2)			280					400			600			1000
信号范围pr(kpa)			20～100、40～200
气源压力ps(mpa)			0.14～0.4
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座：ⅳ(10-4阀额定容量)    软阀座：ⅵ级
公称压力pn(mpa)			1.0、1.6、4.0、6.4
工作温度t (℃)		常温型	-20～200、-40～250、-60～250
		散热型	-40～450、-60～450
		高温型	450～560
		低温型	-60～-100、-100～-200、-200～-250

﹡ 本产品性能指标贯彻gb/t4213-92标准

■ 气动薄膜单座调节阀基本结构

■ 气动薄膜单座调节阀阀体及上阀盖型式

■ 气动薄膜单座调节阀阀体及阀芯材料选择

软阀座型工作温度与最大压差范围                                      司太莱合金堆焊阀座工作温度与常用压差范围

■ 气动薄膜单座调节阀允许压差

气关式调节阀允许压差表(单位：mpa)

膜片有效面积ae(cm2)			280			400			600			1000
信号范围pr(kpa)			20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200
气源压力ps(mpa)			0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25
需配附件			-	p	p	-	p	p	-	p	p	-	p	p
公 称 通 径 dn (mm) 及 阀 座 直 径 d (mm)	20	10	5.35	6.40	6.40
		12	3.72	6.40	6.40
		15	2.33	5.55	6.40
		20	1.34	3.12	4.01
	25	25	0.86	2.00	2.57
	32	32				0.75	1.74	2.24
	40	25				1.22	2.85	3.67
		32				0.75	1.74	2.24
		40				0.48	1.11	1.48
	50	32				0.75	1.74	2.24
		40				0.48	1.11	1.48
		50				0.31	0.71	0.91
	65	65							0.27	0.63	0.81
	80	50							0.46	1.07	1.38
		65							0.27	0.63	0.81
		80							0.18	0.42	0.52
	100	65							0.27	0.63	0.81
		80							0.18	0.42	0.52
		100							0.11	0.26	0.34
	125	125										0.12	0.29	0.37
	150	100										0.19	0.44	0.57
		125										0.12	0.29	0.37
		150										0.09	0.20	0.25
	200	125										0.12	0.29	0.37
		150										0.09	0.20	0.25
		200										0.05	0.11	0.14

﹡ p：阀门定位器
﹡﹡ 对于zxpv型单座波纹管密封调节阀，最大允许压差为1.0 mpa，表中数据若数值小于1.0mpa则不变，若数值大于1.0mpa，则取值1.0mpa。

气开式调节阀允许压差表(单位：mpa)

膜片有效面积ae(cm2)			280		400		600		1000
信号范围pr(kpa)			20-100	40-200	20-100	40-200	20-100	40-200	20-100	40-200
气源压力ps(mpa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	p	-	p	-	p	-	p
公 称 通 径 dn (mm) 及 阀 座 直 径 d (mm)	20	10	5.35	6.40
		12	3.72	6.40
		15	2.38	5.55
		20	1.34	3.12
	25	25	0.86	2.00
	32	32			0.75	1.74
	40	25			1.22	2.85
		32			0.75	1.74
		40			0.48	1.11
	50	32			0.75	1.74
		40			0.48	1.11
		50			0.31	0.71
	65	65					0.27	0.63
	80	50					0.46	1.07
		65					0.27	0.63
		80					0.18	0.42
	100	65					0.27	0.63
		80					0.18	0.42
		100					0.11	0.23
	125	125							0.12	0.29
	150	100							0.19	0.44
		125							0.12	0.26
		150							0.09	0.20
	200	125							0.12	0.28
		150							0.09	0.20
		200							0.05	0.11

﹡ p：阀门定位器
﹡﹡ 对于zxpv型单座波纹管密封调节阀，最大允许压差为1.0 mpa，表中数据若数值小于1.0mpa则不变，若数值大于1.0mpa，则取值1.0mpa。

■ 气动薄膜单座调节阀外形尺寸及重量 标准型、散热型、高温型外形尺寸(单位：mm) 公称通径 20 25 32 40 50 65 80 100 125 150 200 φa 282 308 394 498 l pn16,40 150 160 180 200 230 290 310 350 400 480 600 pn64 230 230 260 260 300 340 380 430 500 550 650 h1 pn16 53 58 70 75 83 93 100 110 125 143 170 pn40 53 58 70 75 83 93 100 118 135 150 188 pn64 65 70 78 85 90 103 108 125 148 173 208 h 标 准 型 pn16 429 438 474 476 502 622 642 687 835 889 981 pn40 429 438 474 476 502 622 646 695 845 896 1000 pn64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180 ﹡ 散热、高温型高度(h)为pn16的数值 ﹡﹡ 夹套型高度h1及h均增加15％ 波纹管密封型外形尺寸表(单位：mm) 公称通径 20 25 32 40 50 65 80 100 125 150 200 φa 282 308 394 498 l 150 160 180 200 230 290 310 350 400 480 600 h1 53 58 70 75 83 93 100 110 125 143 170 h标准型 446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900 低温型外形尺寸表(单位：mm) 公称通径 20 25 32 40 50 65 80 100 125 150 200 φa 282 308 394 498 l pn16,pn40 150 160 180 200 230 290 310 350 400 480 600 pn64 230 230 260 260 300 340 380 430 500 550 650 h1 pn16,pn40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5 pn64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5 h2 -60～-100℃ 500 500 500 500 500 600 600 600 700 700 700 -100～-200℃ 700 700 700 700 700 800 800 800 900 900 900 -200～-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100 h -60～ -100(℃) pn16 pn40 810 810 832 832 832 1026 1026 1024 1200 1198 1198 pn64 810 810 832 832 832 1026 1026 1024 1200 1198 1198 -100～ -200(℃) pn16 pn40 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 pn64 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 -200～ -250(℃) pn16 pn40 1210 1210 1232 1232 1232 1426 1426 1424 1600 1598 1598 pn64 1210 1210 1232 1232 1232 1426 1426 1424 1600 1598 1598 φd3 260 260 285 305 340 370 405 460 525 590 700 φd4 290 290 315 335 370 400 435 490 555 630 740 螺栓孔n(个)-d(直径) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18

■ 气动薄膜单座调节阀重量表(单位：kg)

公称通径		20	25	32	40	50	65	80	100	125	150	200
标准型	pn16	16	17	19	21	23	35	48	57	64	70	90
	pn40	16	17	19	21	23	35	48	60	67	74	95
	pn64	20	21	25	30	33	44	71	91	100	115	145
散热高温型		17	18	20	22	25	36	51	60	67	74	95
波纹管密封型		20	21	25	30	33	48	71	91	102	115	145
低温型		20	21	23	26	28	42	58	69	77	84	108

﹡ 本表中散热高温型的重量以pn16为依据，低温型以pn40为依据

■ 气动薄膜单座调节阀连接尺寸及标准

· 法兰标准：铸铁法兰按gb4216.5-84
                          铸铁法兰按gb9113-88、jb/t79-94
· 法兰密封面形式：pn10、pn16为凸面；
                                      pn40、pn64为凹凸面、阀体为凹面。
· 薄膜执行机构气信号接口：内螺纹m16×1.5
· 夹套保温型夹套载热体接口：对焊φ18×4
﹡ 阀体法兰及法兰端面距离可以按用户指定的标准制造。
  如：ansi、jis、jpi等标准。

■ 气动薄膜单座调节阀订货须知

  订货时请用户提供以下资料：
· 调节阀名称、型号
· 公称通径(mm)
· 公称压力(mpa)
· 额定流量系数(kv)
· 固有流量特性
· 介质名称
· 工作温度及范围
· 整机作用方式
· 阀体、阀内件及填料材质
· 所配附件
· 其它特殊要求

■ zxp气动薄膜单座调节阀型号

例
    150zxpo64bq12sexerh表示阀口径为150mm的气动薄膜单座调节阀，标准阀体，公称压力6.4mpa，整机作用方式气关，等百分比流量特性。铸钢阀体工作温度范围-40～250℃，法兰连接规格按制造厂标准，要求防爆，附配电/气阀门定位器、空气过滤减压器和操作手轮。
