dwt—a型带式污泥脱水机

l  概述：带式污泥脱水机广泛用于造纸，石油化工，食品，印染，煤矿，冶金钢铁，矿山等工矿企业的工业废水和城市污水处理厂的污泥进行机械脱水，是一种资源回收，环境治理的理想的固液分离设备。dwt系列带式污泥脱水机是成都凯亚美机械制造有限公司吸收了当代国内外技术综合研制而成。具有以下多种优点：

Ø  连续生产，连续清洗

Ø  处理能力大

Ø  挤压不喷浆

Ø  滤饼含固率高

Ø  耗电低

Ø  全防腐处理

Ø  自动张紧，调偏

Ø  操作维修方便

l  结构和工作原理

Ø  带式污泥脱水机主要由以下几个重要部件组成：

（1）          污泥混合及给料装置：它由污泥混合器或静态混合器与给料斗两部分组成，物料与絮凝剂经混合器充分混合反应后流至给料斗，在给料斗讲物料平铺在滤带上。

（2）          张紧装置：张紧装置是由上下张紧辊和张紧气缸，调压表阀等组成，滤带张紧力可在50-78n/cm范围内调节。上下滤带可分别调压。

（3）          传动装置：采用摆线针轮减速机和电磁调速电机联合调速。进行人工手动控制，调速带行走速度1—10m/min。

（4）          调偏装置：有调偏辊和校正气缸，调压表阀及滤带校正机构等组成。

（5）          过滤压榨装置：由上下滤带，重力脱水段，楔形压榨段，s型压榨段等组成。s型压榨段由若干根不同直径的脱水辊筒组成，在滤带张力作用下，使污泥做s型包络挤压，辊筒直径由大变小，形成一定的压强梯度，使污泥受到逐渐变大的压榨过程。

（6）          冲洗装置：由倒锥伞形喷咀，排水箱，挡水橡胶板等组成，接通冲洗水源（压力≥0.5mpa）,即可连续冲洗滤带

（7）          卸料装置：由刀架，刮刀板，卸料辊，拉紧弹簧

（8）          机架：由型钢焊接而成，表面防腐。

Ø  工作原理及流程

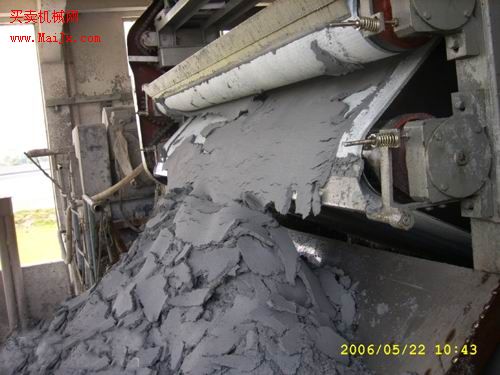

稀污泥由污泥泵从污泥池中抽入药泥混合器，在药泥混合其中与絮凝剂充分混合后进入脱水机给料斗，混合后的污泥在污泥耙的作用下平铺于滤带上，首先经过重力脱水区，脱掉污泥中的游离水，然后进入楔形压榨区进一步挤压，最后经过s型包绕挤压区充分脱水形成泥饼。泥饼在卸料处被刮刀卸下。滤带继续行走，通过冲洗装置时被高压喷咀冲洗，进入下一次压榨，一直循环。工艺流程参考如图：

l  设备参数

机型	带宽	冲网水压	压缩空气		外形尺寸长x宽x高	设备重量kg	滤饼含水率%	处理能力t/h	功率
			耗气量m3/min	压力bar
dwt500-a	500	≥0.5mpa	0.2	7.0	3000x1100x1350	1200	75-80	2-6	1.1
dwt1000-a	1000	≥0.5mpa	0.2	7.0	5185x1635x2270	3900	75-80	10-15	2.2
dwt1500-a	1500	≥0.5mpa	0.3	7.0	5185x2245x2270	4500	75-80	15-25	3.0
dwt2000-a	2000	≥0.5mpa	0.3	7.0	5185x2645x2270	5200	75-80	20-40	4.0
dwt2500-a	2500	≥0.5mpa	0.3	7.0	5185x3145x2270	6000	75-80	30-50	5.5
dwt3000-a	3000	≥0.5mpa	0.3	7.0	5185x3645x2270	6800	75-80	40-70	11



dwt-b型带式污泥浓缩脱水机

随着污水排放标准的不断提高和二级生化处理工艺的不断发展，污水处理过程中排除污泥的性质也发生了变化。因此污泥浓缩阶段的设计思路和设备选择也需要做相应的调整。例如：生物除磷处理工艺产生的污泥不宜在沉淀池和浓缩池停留过长时间，为了缩短污泥浓缩的停留时间，提高污泥浓缩效果，降低后续设备的投资和运行成本已经成为用户关心的迫切需要解决的问题。因此采用机械浓缩设备取代传统的污泥浓缩设备势在必行。

我公司在原有的dwt-a型带式脱水机的基础上，吸取了国内外最新机械浓缩，压滤脱水的原理和技术，开发了dwt-b型带式浓缩压榨过滤机，组成全新一代浓缩脱水一体机。

新一代带式浓缩脱水一体机除了具备带式脱水机的功能外，还具备以下功能：

（1）          浓缩效率高，带式浓缩段的脱水停留时间平均只有几十秒至1-2分钟。而传统污泥浓缩池的停留时间一般需要10小时以上。

（2）          浓缩段设计成倾斜式，增加进料部分静压头，提高脱水效率。

（3）          浓缩段和压滤段的传动均采用无极调速，以求得最佳工艺。

（4）          浓缩段为封闭式。

（5）          压榨段采用喷砂防腐。

（6）          滤布纠偏装置：采用气动反馈单侧自动纠偏，超偏自动停车。

（7）          滤布清洗装置：采用高效率喷头和洗刷机构进行自动清洗。

（8）          滤布张紧装置：浓缩段和压滤段均采用气动张紧，因此操作、维修简单方便。

Ø  设备主要参数

机型	带宽	冲网水压	压缩空气		外形尺寸长x宽x高	设备重量kg	滤饼含水率%	处理能力t/h	功率
			耗气量m3/min	压力bar
dwt500-b	500	≥0.5mpa	0.3	7.0	3000x1100x2200	2800	75-80	3-10	1.1+0.5
dwt1000-b	1000	≥0.5mpa	0.3	7.0	5185x1635x2890	4700	75-80	13-25	2.2+0.75
dwt1500-b	1500	≥0.5mpa	0.5	7.0	5185x2245x2890	5500	75-80	20-45	3.0+1.1
dwt2000-b	2000	≥0.5mpa	0.5	7.0	5185x2645x2890	6200	75-80	25-55	4.0+1,.5
dwt2500-b	2500	≥0.5mpa	0.5	7.0	5185x3145x2890	7000	75-80	35-60	5.5+2.2
dwt3000-b	3000	≥0.5mpa	0.5	7.0	5185x3645x2890	9800	75-80	45-80	11+2.2









      我公司专注带式压滤机十余载,和成都\重庆\贵州等多地均有实地运行的案例，成都凯亚美公司在创新改进的道路上奋马扬鞭，为您享受更优质的服务，精益求精；巩兴全（13028195852）竭诚为你服务！
