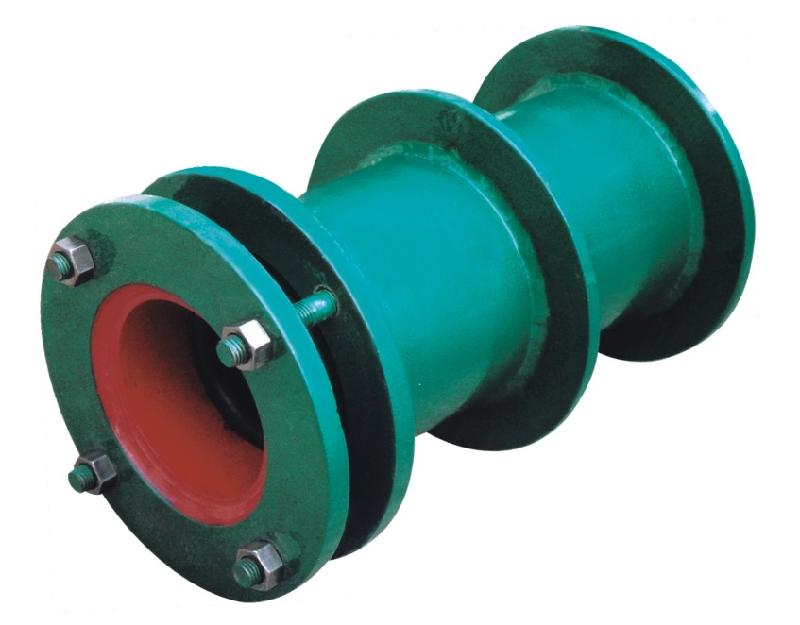

四川02s404柔性防水套管 说明：电话：028-87628938手机：13668228668
1、本图尺寸均以毫米来计。
2、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（d6）大200mm，而且必须将套管浇固与墙内。
5、穿管处之混凝土墙厚应不小于300mm否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（d6）大200mm。
6、套管的材料重量是按墙厚l值为300mm计算，如墙厚大于300mm应另行计算。
7、套管部件焊接材料，用a3材料制作，t42焊接。

s312型柔性防水套管参数表
dg	d1	d2	d3	d4	d5	d6	d7	d8	d9	d10	e1	e2	e3	c	δ1	δ2	δ3	b1	b2	b3	d	h	φ	m	螺孔n
50	60	70	90	91	137	177	100	108	109	99	70	50	12	18	4	4	10	14	10	10	20	5	14	12	4
70	73	83	103	104	150	190	113	121	122	112	70	50	12	18	4	4	10	14	10	10	20	5	14	12	4
80	89	99	121	122	177	217	131	140	141	130	75	55	14	2	4.5	4	11	16	10	10	20	5	18	16	4
100	108	118	140	141	196	236	150	159	160	149	75	55	14	2	4.5	4	11	16	10	10	20	5	18	16	4
125	133	141	161	162	217	257	169	180	181	168	75	50	16	2	5.5	4	10	18	10	10	16	5	18	16	8
150	159	165	185	186	240	280	191	203	204	190	75	50	16	2	6	4.5	10	18	10	10	16	6	18	16	8
200	219	229	249	250	310	350	259	273	274	258	75	50	16	2	7	6	10	20	10	15	20	6	18	16	8
250	273	281	301	302	362	402	309	325	326	308	75	50	16	2	8	7	10	20	10	15	16	8	18	16	12
300	325	332	352	353	422	462	359	377	378	358	80	55	16	25	9	8	10	20	10	15	16	8	23	20	12
350	377	383	401	402	471	511	407	426	427	406	85	55	20	25	9.5	9	9	22	10	15	16	8	23	20	12
400	426	434	454	455	525	565	462	480	481	461	85	55	20	25	9	9	10	24	10	15	16	8	23	20	16
450	480	486	506	507	575	615	512	530	531	511	85	60	20	25	9	9	10	24	12	15	16	8	23	20	16
500	530	540	560	561	633	673	570	588	589	569	95	65	20	25	9	9	10	25	12	15	20	8	23	20	16
600	630	640	660	661	737	787	670	688	689	669	95	65	22	25	9	9	10	26	12	20	20	10	25	22	20
700	720	730	750	751	827	877	760	778	779	759	110	75	25	25	9	9	10	28	12	20	20	10	25	22	24
800	820	830	850	851	937	987	860	878	879	859	110	75	25	35	9	9	10	28	12	20	20	10	30	21	24
900	920	930	950	951	1037	1087	960	978	979	959	110	75	27	35	9	9	10	30	12	20	20	10	30	21	24
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059	110	75	27	35	9	9	10	30	12	20	20	10	30	21	28


ⅱ型刚性防水套管 柔性防水套管说明：
1、本图尺寸均以毫米计。
2、ⅱ型刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。
3、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
4、ⅱ型套管尺寸表内所列之材料重量为钢套管（套管长度l值按200mm计算）及翼环之重量。钢套管及翼环用a3材料制作，t42焊条焊接。
5、ⅱ型套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，ⅱ型套管应比翼环直径（d4）大200mm，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。
6、ⅱ型防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（d4）大200mm。

ⅱ型刚性防水套管参数表
dg	50	75	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
d1	60	93	118	143	169	220	271.6	322.8	374	425.6	476.8	528	630.8	733	836	939	1041
d2	114	140	168	194	219	273	325	377	426	480	530	579	681	783	886	991	1093
d3	115	141	169	195	220	274	326	378	427	481	531	580	682	784	887	992	1094
d4	225	251	289	315	340	394	446	498	567	621	671	720	822	924	1027	1132	1243
δ	4	4.5	5	5	6	7	8	9	9	9	9	9	9	9	9	9	9
b	10	10	10	10	10	10	10	15	15	15	15	15	15	15	15	15	15
h	4	4	5	5	6	7	8	9	9	9	9	9	9	9	9	9	9
