一、概述：

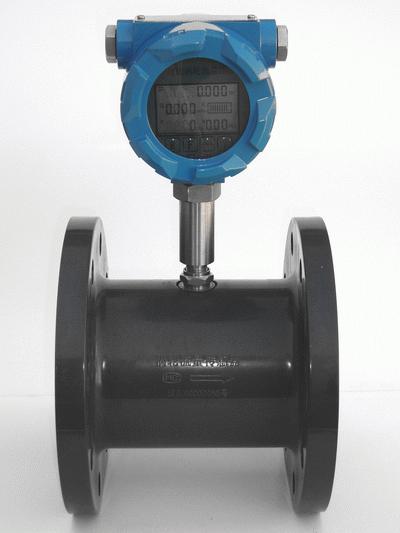

　　 1、lwgy型涡轮流量传感器(以下简称传感器)与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、造纸等行业。因传感器全部采用非金

属材料(upvc)在水处理行业上使用尤为适用。是流量计量和节能的理想仪表。

　　2、传感器适用于无纤维、颗粒等杂质的液体。

　　3、检定证书给出的仪表系数，适用于介质在工作温度下的粘度小于5×10-6m2/s的情况。对于大于5×10-6m2/s的液体，要对传感器进行实液标定后，更新的仪表系用。

      4、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，在订货中加以说明。



二、工作原理：

　　 被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。

　　 在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用k表示: 　　 k=f / q或k＝v / n

　　 式中：f－流量信号频率(hz)；

　　　　　 q－体积流量(m3/h或l/h)；

　　 　　　n－脉冲数；

　　 　　　v－体积总量(m3/l)；

　　 每台传感器的仪表系数由制造厂填写在检定证书中。出厂时k值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌更改k值。



三、主要技术参数：

l 基本参数(如下表)

型号规格	公称通径dn（mm）	始动流量 （m3/h）	流量范围（m3/h）	安装形式	l	d	d	孔数个
lwgy-40s	40	0.2	0.6-20	法兰	140	φ110	φ18	4
lwgy-50s	50	0.3	1-40	法兰	150	φ125	φ18	4
lwgy-80s	80	0.8	7-100	法兰	160	φ160	φ18	8
lwgy-100s	100	1.5	10-200	法兰	180	φ180	φ18	8

l 准确度：1.0级、0.5级

l 使用条件：

　　 1、环境温度：-20～+50℃

　　 2、相对湿度：5％～95％

　　 3、介质温度：-20～+80℃

　　 4、防爆等级：ibⅱbt4

l 介质压力：1.0mpa

l 输出方式：脉冲输出或4～20ma两线制

l 传输距离：传感器至显示仪表的距离可达1km



四、标记的含义：

1、lwgy－s：脉冲输出（5～24v供电）

2、lwgb－s：4～20ma两线制变送输出（24v供电）

3、lwy－s： 现场显示瞬时流量及累计量最大耗电电流25ua



五、特点：

1、流量范围宽，最大量程比可达到1：50

2、全部采用非金属材料（upvc）

3、现场显示最大耗电电流为25ua
