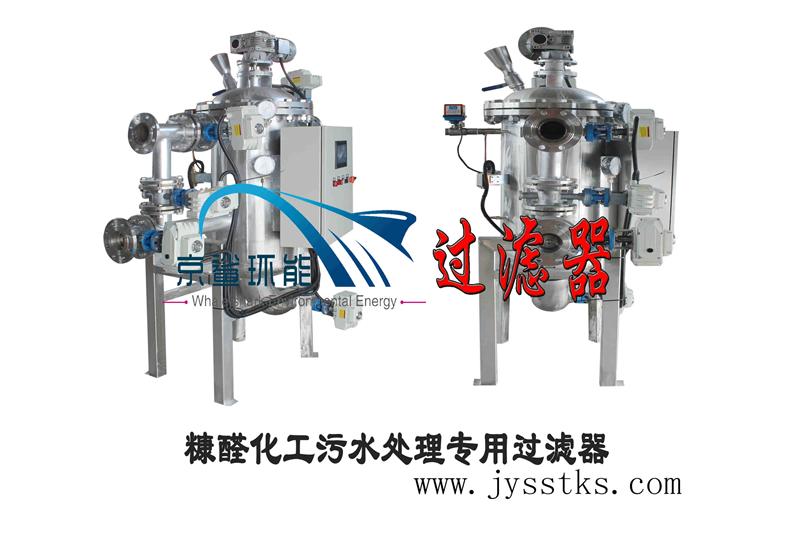

全自动自清洗刷式反冲排泥一体机

设计依据：

   根据重力沉降、密度差异及精密过滤器的原理设计；

适用范围：

全自动自清洗刷式反冲排泥一体机集除沙、排泥排渣、过滤于一体，主要用来清除地下水和包括地下热水及其它水源液体中的固体颗粒，在给水处理领域实现除砂、降浊、固液分离等效果显著。

过滤流程：

待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差通过压差开关检测进出口压差变化达到设定值时，智能配电系统给控制阀门、电力马达信号，引发下列动作:电机带动刷子旋转，对滤芯进行清洗，压差降至设定值时，电机停止运转，系统恢复初始状态，这样的清洗过程连续重复n次，过滤器不锈钢滤芯内的杂质以及颗粒物≧50%时，进水口阀门自动关闭，蒸汽或空气阀门自动打开，电动刷子转动直至过滤器内的水完全排空，过滤器底部的排泥阀自动打开，过滤器经多次反洗被截留在滤芯内的污物或者颗粒物由排泥口排出；整个循环过程（需根据带过滤的水中的杂质和颗粒物自行设置）；控制系统采用plc机电一体化控制（全自动、半自动、手动）；控制模式为压差模式控制或者时间模式控制；为确保生产过程中停水；整个过滤设备设有旁通管道；作为应急通道；

过滤器技术参数：

产品型号：dn50、dn65、dn80、dn100、dn125、dn150、dn200、dn250、dn300

     单台滤水量：1～500m³/h;

过滤精度：50～3000 μm

工作压力：0.1-1.6mpa;

压力损失：≤ 0.018 mpa

工作水温：-10-95℃

排污时间：10～60秒(可自行设定)

排泥时间：可根据水质情况设置

电源：交流三相380v/ 50hz

控制界面：plc触摸屏数显、旋钮、开关；

控制模式：压差模式、时间模式、手动控制模式；

滤网类型：304楔形网/烧结网、316l楔形网/烧结网;



备注：  该设备要求流经过滤器的水温不可超过 95℃。 入水水质要求：入水中悬浮物小于 300mg/l，短时间允许悬浮物达到 110mg/l。 若水质达不到要求，需在过滤器入水口前加预处理。



过滤器选型表：

型号	管径 (寸）	出入 水口	高（l) mm	宽（y) mm	重量kg	处理水量 m3/h	滤网面积 mm2
jshn-zgp-dn50	2	50	1500	695	200	15	1300
jshn-zgp-dn80	3	80	1660	795	280	45	1550
jshn-zgp-dn100	4	100	1790	795	300	65	2020
jshn-zgp-dn125	5	125	1820	865	350	105	3230
jshn-zgp-dn150	6	150	1960	865	380	150	4200
jshn-zgp-dn200	8	200	2250	1135	430	230	7500
jshn-zgp-dn250	10	250	2360	1400	490	380	9000
jshn-zgp-dn300	12	300	2400	1800	550	500	15000



技术参数表：



型号	进出口通径	排污口 通径	排污时 间(s）	工作 电压	排泥时间	功率 (kw)	经济流量 m3/h	最小工作压力	最大工作压力
dn80	80mm	dn50-- dn125	10--60	380v/50hz	0-60s	1.5	45	0.1mpa	1.6mpa
dn100	100mm					1.5	65
dn125	125mm					1.5	105
dn150	150mm					2.2	150
dn200	200mm					2.2	230
dn250	250mm					2.2	380
dn300	300mm					2.2	500



过滤精度、过滤器选型：

                                过滤精度换算表



微米	1	5	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	12500	3000	1250	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米	0.001	0.005	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0



产品特点：

①　二合一效果显著：自清洗一体机集除沙、排泥、过滤于一体

②　解决了传统除（砂污）器对比重小的污物，如悬浮物、树叶、纸屑等处理困难的难题。

③　纳污量大；过滤效果显著，过滤精度高；适合各类水质；

④　具有自动排泥排渣功能；

⑤　排泥一体机具有自清洗功能且同时具有反冲洗功能；

⑥　刷子的特殊设计：一体机的刷子固定端设计成活的；可以根据使用的情况进行调节；使得刷子与滤芯充分接触；

⑦　一体机自身具有旁通功能；

⑧　采用国标法兰连接，通用性强；

⑨　机电一体机智能操作系统：可远程操控；三种模式控制均可切换；

⑩　维修性强、安装拆卸简便易行。

• 品牌 京鲨环能
• 型号 jshn-zsp-dn150
