新型定压、补水、排气装置



定压装置概述







ts定压装置开辟了中央空调压力维持体系的新纪元，该系列定压装置用于任何采暖和制冷系统。该系统能够保证解决系统中的空气问题，即使是系统的最高处和任何可能的角落也不会存在气体。昂贵的、分散的机械空气分离器和繁杂的人工排气方式再也不需要了。该系列广泛用于居民住宅、宾馆饭店，医院等民用建筑和工业设施的生活、生产及消防系统上，深受广大用户的信任和好评。







定压装置特点







1、结构紧凑、占地少：该机组采用分体式装配，将水泵机组和罐体巧妙分开，最大限度减少占地面积。



2、精准控制：系统采用高度集成控制柜，能够准确显示罐体水位和系统压力变化。



3、气密性好：罐体内部采用食品级天然橡胶，独特的自动排气装置能够快速排掉系统中的气体，使得气水接触少，保证水质不受污染。



4、操作简便：该机组采用中文显示操作界面，操作简单明了，用户可根据实际情况调整参数，达到理想的效果。







定压装置工作原理







系统采用数字化集成控制，由压力传感装置，重力控制装置，传递系统压力和罐体水位数字信号精准控制各单元的运作。



定压



定压泵和泄压阀控制压力保持变动范围在±0.2bar之间。通过两个分离的膨胀管线从常压流入或流出膨胀水。



排气



高压循环水在排气过程中进入常压罐进行减压后气水分离，析出的气体经排气阀排入大气。



补水



排出气体和系统管道滴漏等原因所损失的水可以被控制单元实时监控，一旦低于设定值，则自动补水，隔膜罐中水量的多少可由水位传感器来确定。



排水



系统水因温度升高导致压力超高流入基本罐，当基本罐水量超过预设定值时，自动排出过多的水量，以保证罐体不受压。







定压装置结构说明

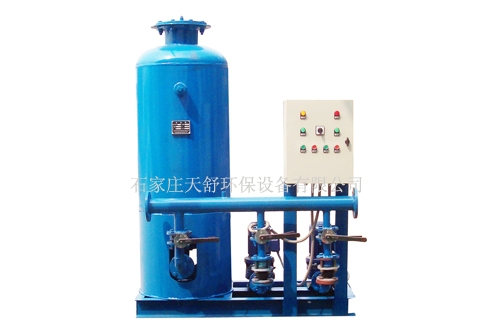

ts型定压装置由隔膜基本罐、控制单元、连接软管组成。



 隔膜基本罐由罐体、橡胶胶囊、自动排气装置等组成。



 控制单元由集成控制柜、压力传感器、液位传感器、水泵、电磁阀、等组成。



低于设定值是打开。



泄压阀：确保系统不会因为水温变化导致超压，同时还具有排气功能。



补水阀：确保罐体水量，以保证定压泵正常工作。



排水阀：使罐体水量在正常范围内，确保罐体不受压不溢流。







1、 本设备安装时应保持水平。



2、 产品出厂前已进行了压力试验，用户不需要进行压力试验，现场安装时也不得随意拆卸罐体，以防止影响设备的密封性。



3、 机房应有良好的通风条件，室内（冬季）不低于2℃，室外安装应做好防冻措施。

• 品牌 tianshu天舒
• 型号 tsdy-400
