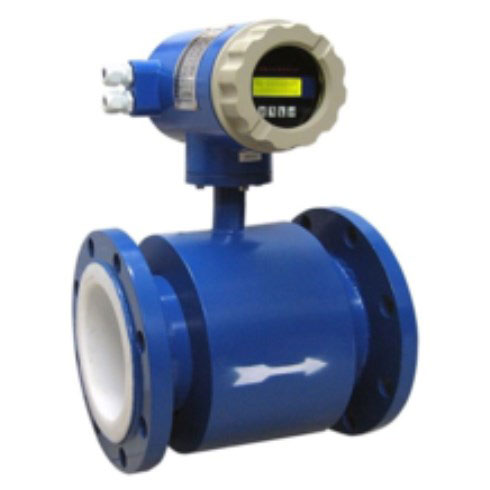

tp3061电磁流量计的特点:

　　测量精度：0.5级，1.0级

　　重复性：±0.2%

　　量程比：1：10～1：20

　　供电电源：220vac±10%，24vdc±10%可选

　　显示方式：lcd背光液晶双排显示，可中英文切换显示，可同时显示瞬时流量及正向累计流量、反向累计流量、净累计流量、流速、仪表状态、时间等数据;

　　操作：4位组合轻触键盘，操作简单方便

　　信号输出：模拟输出：隔离型4-20ma或0-20ma模拟量输出;

　　继电器：用于上、下限报警信号输出控制

　　频率输出：0-2khz

　　通讯输出：rs-485、 rs-232、hart协议、modbus协议、profibus协议

　　流速范围：0.3～±10m/s

　　介质流向：具有正、反向计量

　　测量管径：四氟衬里：dn10～dn600

　　橡胶衬里：dn40～dn2000

　　介质温度：橡胶衬里：-20～80℃

　　ptfe：-30～150℃

　　pfa：-30～200℃

　　工作压力：dn10～100mm≤1.6mpa,

　　dn125～dn1500≤1.0mpa,

　　其它压力等级可根据要求定制

　　电导率范围：被测流体电导率 ≥5us/cm,大多数以水为成份的介质，其电导率在200-800us/cm范围内，均可选用电磁流量计来测量其流量。

　　直管段：管道式上游≥5dn，下游≥3dn

　　连接方式：法兰连接

　　防爆等级：exdⅱbt4

　　防护等级：常规型 ip67 潜水型 ip68

　　外形尺寸：

注：如果被测量的管道的压力高于传感器的公称压力，请另行特殊订货。

电极材质的选择：

　　应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应做试验。

电极材料	代码	耐腐蚀性能
316l	a	硝酸、室温下<5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金c 哈氏合金b （hb、hc）	c b	耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸
钛（ti）	t	海水、各种氯化物和次氯盐酸、氯化性酸（包括发烟硝酸）、有机酸、碱
钽（ta）	d	除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和<175℃硫酸
铂（pt）	p	各种酸、碱、盐、不包括王水

　　衬里材料的选择：

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

内衬材料	名称	符号	性能	工作温度	适用液体
橡胶	氯丁橡胶		耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	＜80℃	自来水、工业用水、海水
橡胶	聚胺脂橡胶		极好的耐磨性能，耐酸碱性能较差	＜60℃	纸浆、矿浆等浆液
氟塑料	聚四氟乙烯	ptfe	塑料中化学性能很稳定的一种材料，能耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀	-40℃～150℃	腐蚀性强的酸、碱、盐液体
氟塑料	改性聚四氟乙烯	pfa	塑料中化学性能很稳定的一种材料，能耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀	-40℃～200℃	腐蚀性强的酸、碱、盐液体

流量范围：

选型编码说明：

举例：pbofy-200-a11a-1.0

　　解释：tp3061电磁流量计：一体式，220vac供电，管径dn200mm,电极316l，橡胶衬里，压力1.0mpa，4-20ma模拟量输出
