一、用途
lsf型系列砂水分离器用于污水处理厂沉砂池，将沉砂池排出的砂水混合液进行砂水分离。

二、型号说明

三、特点
本产品是在消化引进产品，根据引进产品在国内的使用情况，改进设计的。解决了一些国外产品衬条更换不便和螺旋轴向位置不可调的缺陷。其特点如下：
1）分离效率可达96%－98%，可分离出粒径≥0.2mm的颗粒；
2）采用无轴螺旋，无水中轴承，维护方便；
3）结构紧凑，重量轻；
4）新型的传动装置，其关键部件－减速器为先进的轴装式，不用联轴器，安装对中方便；
5）衬条为快装式，便于更换；
6）螺旋轴向位置可调，便于调整其尾端和箱壁的安全间隙。

四、构造及工作过程

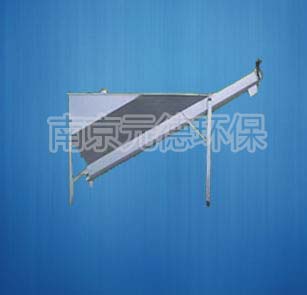

lsf系列砂水分离器如图1所示，由无轴螺旋、衬条、u型槽、水箱、导流板、出水堰和驱动装置等组成。
    砂水混合液从分离器一端顶部输入水箱，混合液中重度较大的如砂粒等将沉积于槽形底部，在螺旋的推动下，砂粒沿斜置的u型槽底提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶。而与砂分离后的水则从溢流口排出并送往厂内进水池。



型号 参数	lsf-260	lsf-320	lsf-355	lsf-420
处理量l/s	5～12	12～20	20～27	27～35
电动机功率kw	0.37		0.75



六、订货要求(请提供以下信息)
1、按型号表示方式书写的型号全称；
2、使用环境（户内、外及其它）
3、如采用lsf－□ⅱ型，应提供相关部分的工程设计资料。

七、外形安装尺寸(见表2-3)

表2 lsf型螺旋式砂水分离器外形安装尺寸



型号 参数	lsf-260	lsf-320	lsf-355	lsf-420
l mm	4350	4770	6350	6700
l1 mm	3840	4380	5890	6290
l2 mm	3000		4000
l3 mm	1000	1500	2000	2500
w mm	1653	1748	1880	1920
w1 mm	1320	1420	1580	1880
w2 mm	1200	1260	1420	1720
h mm	2100	2350	3050	3250
h1 mm	1670	1860	2480	2590
h2 mm	1600	1800	2250	2250
b1 mm	1260	1340	1506	1800
b2 mm	326	406	440	506
a1 mm	2700	2800	3900	3800
a2 mm	100
a3 mm	130
进水口直径 mm	φ100	φ150	φ200	φ200
溢流口直径 mm	φ150	φ200	φ250	φ250



表3 lsf ii型螺旋式砂水分离器外形安装尺寸

型号              参数	lsf-260 ii	lsf-320 ii	lsf-355 ii	lsf-420 ii
l mm	4800	4770	6350	6700
l1 mm	3000		4000
l2 mm	1000	1500	2000	2500
w mm	1200	1260	1420	1720
h mm	500	550	800	1000
h1 mm	600	700	700	850
