用途

无轴螺旋输送机在污水处理厂中用来输送格栅间的栅渣和污泥脱水间的污泥输送及提升。

结构及工作原理

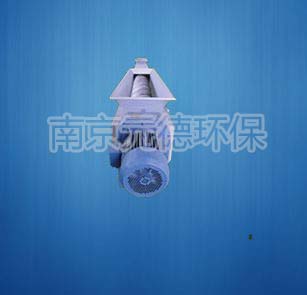

无轴螺旋输送机主要由无轴螺旋、u型螺旋槽、盖板、衬板、进、出料口、排放口和驱动装置组成，物料由进料口输入，经无轴螺旋推动后，由出料口输出。

物料由进料口输入，经螺旋推动后由出料口输出。

在额定直径、螺距和转速下无轴螺旋的输送量与物料的比重及输送距离和高度有关。

产品特点

1、 结构简单，料槽中无中心轴及轴承，物料输送流畅。

2、 安装方式灵活，可在多种场所运用。

3、 全封闭输送，对环境污染小。

4、 耐磨衬板易更换，不锈钢结构防腐耐用。

技术参数及尺寸表



型  号	转速20r/min时, 参考输送量m3/h			尺寸（mm）							推荐输送长度（m）	安装角度
	0°	15°	30°	a	b	h	l1	l2	l3	b1
wls260	2.2	1.4	1.0	260	370	270	150	200	350	280	≤15	≤30°
wls320	4.4	3.3	2.2	320	430	340	200	250	400	350	≤20
wls355	8.3	5.8	3.3	355	465	380	250	280	450	400
wls420	12.8	9.3	5.8	420	530	430	250	280	500	400	≤30



选型必备参数说明：

必备：螺旋直径a、输送长度l、螺旋材质、u型槽材质。无说明的按标准配置。

标配：安装角度0°，进料口高度0.6m，功率标配，减速机标配。

安装方式

本公司生产的无轴螺旋输送机正常为地面固定式。

根据需要可提供吊挂式；地面、吊挂混合式；移动式以及可绕进料口轴线回转式、转塔式。
