用途

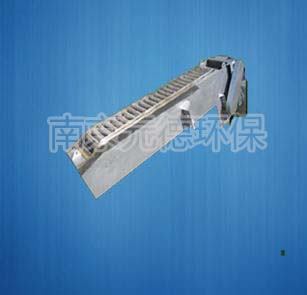

gshz型回转式格栅除污机（又称“固液分离器”）广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，连续自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用做纺织、印染、屠宰、皮革、造纸、制糖和食品等行业中的固液分离。

工作原理

该设备是由abs工程塑料、尼龙或不锈钢制成的特殊型耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。

由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿间的污物，如需要订货时需注明。



特点

1.       结构紧凑、电气控制简单，便于实现自动话；

2.       耐蚀性好、能耗省、噪音小；

3.       除污动作连续、排渣干净、分离效率高。

订货说明

设备型号 参数	gshz
	-300	-400	-500		-600	-700	-800		-900	-1000	-1100	-1200	-1300		-1400	-1500
水渠宽度b(mm)	300	400	500		600	700	800		900	1000	1100	1200	1300		1400	1500
主体宽度b0(mm)	300	300	400		500	600	700		800	900	1000	1100	1200		1300	1400
设备总宽b1(mm)	b1=b-100
有效栅宽b2(mm)	b2=b0-160
有效栅隙b(mm)*	2、3、5、10、20、30、40、50
耙齿移动速度	约2m/min
电机功率(kw)	0.37～0.75			0.55～1.1				0.75～1.5		1.1～2.2				1.5～3
安装角度α（°）	60°、65°、70°、75°、80°(订货未注明则按75°)
渠深h(mm)*	500～15000
排渣高度h(mm)*	400～1500(订货未注明则按600)
导流槽长l(mm)	l≥h2·ctg a+1500

技术参数及安装尺寸

注：1.表格中右上角带*的参数请用户给定；

2.当渠宽＞1600mm时，采用并联机，此时用一个驱动装置，带两栅网，有效栅宽b2=b0-320;

3.设备后面可设置旋转的清污刷，进一步除净滞留在耙齿的污物，如需配置清污刷，定货时请注明。



选型必备参数说明

必备：渠道的宽度（或者设备的宽度）b、渠道的深度h、格栅栅隙b、耙齿材质要求、机架材质要求。

无特殊说明的按常规：安装角度75°，出渣高度600mm，功率标配，板材厚度标配。
