无轴螺旋输送机技术性能描述

1．    设备名称            无轴螺旋输送机

2．    设备型号            wls320×7.0

3．    主要技术参数

型       号：	wls320×7
安 装 位 置：	粗格栅间
长       度：(mm)	7000
功       率：（kw）	2.2
安 装 角 度：	水平
电机防护等级：	ip54
电机绝缘等级：	f级
电       源：	380v，3ph，50hz



4．    构造型式

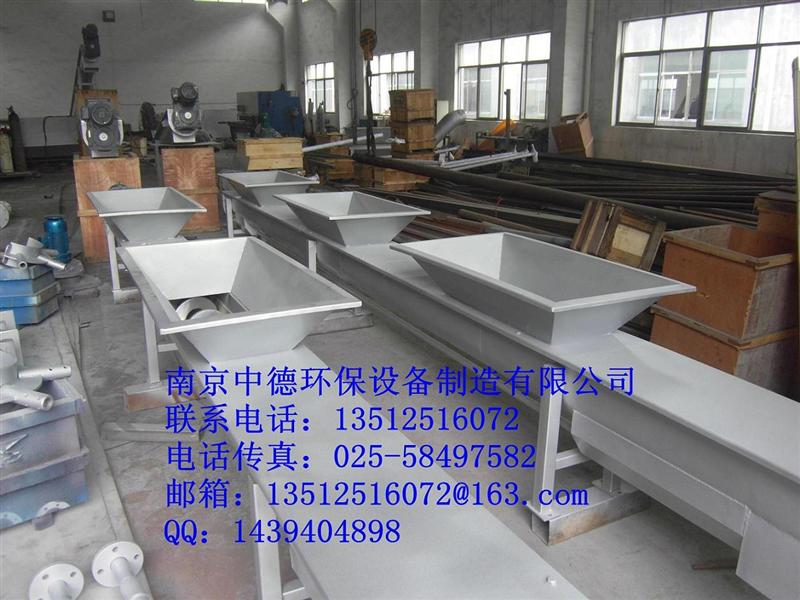

输送机由无轴螺旋、u型槽、支架、可换衬体、盖板、进、出料口和驱动装置组成。物料由进口输入，经螺旋推动后由出口输出。

    输送机系连续式螺旋输送机，适用于输送栅渣及泥饼等物料。

输送机为户外型，保证所有零部件能在最恶劣的环境中工作。

5． 产品特点

5.1 构造简单，料槽中无轴承，物料输送流畅，维护方便。

5.2 输送机的工作制式为24小时连续运行，也可随脱水机同步运行。

5.3 只有进出料口敞开，其余部分均为加盖封闭，物料不会外溢，对空气污染小。

5.4壳体内设有耐磨衬片，保证壳体与螺旋在任何工作状态下不会产生磨擦，上盖板设计为活动式，便于清洗螺杆和维护保养。

5.5 每台输送机在出厂前进行全面组装及调试运行，并作荷载试验。

6．  现场数据

    输送机的进、出料口以及安装高度可根据用户提供的现场数据来加工。

7．  材质：

机架            不锈钢（304）

螺旋体          碳钢

   进料斗          不锈钢 (304)

   u型槽          不锈钢 (304)

8．供货范围

a)       箱盖、u型槽及进出料口；

b)      无轴螺旋体；

c)       可更换的衬板；

d)      电机及减速机；

e)       安装支架；

f)       螺栓等连接附件。

9．制造及质量保证措施

严格执行q/320123nsb100-1998及cj/t3048-1995标准，按照已通过的iso9001质量体系进行管理，并对所有外购件承担最终质量责任。
