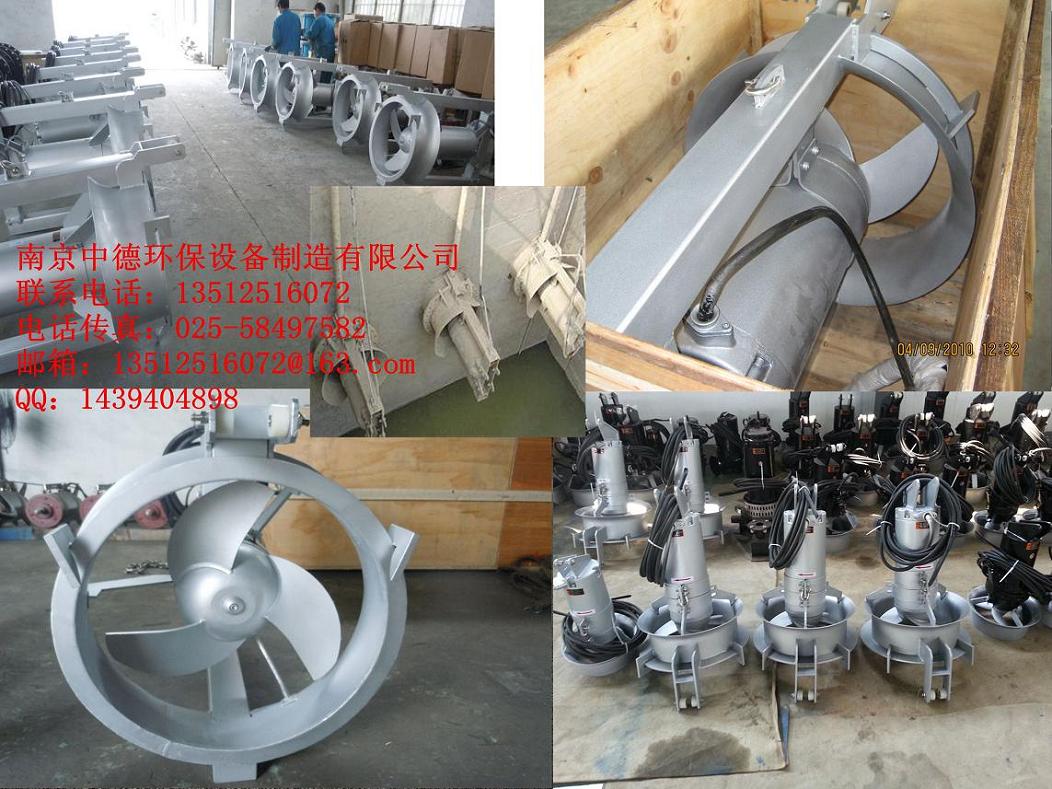

qjb-w硝化液回流泵

1、设备名称 ：　　　硝化液回流泵

2、设备型号：        qjb-w2.5/8

3、主要技术参数

型　号 技术参数	qjb-w2.5/8
流　　量　　　　m3/h	416
扬　　程        h	0.9
功　　率　 　 　kw	2.5
叶轮直径        mm	400
叶轮转速　　　　r/min	740
水 推 力        n	800
电机防护等级	ip65
电机绝缘等级	f
穿墙管距池顶距离　m	5.6
电    源	380v , 3ph , 50hz
数    量         套	3

4、用途

    该泵为两级污水处理厂混合液回流、反硝化脱氮的专用设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量的场所。

5、特点

结构紧凑、安装方便、操作简单、易于维修、无噪音，可以随便装置。

6、适用范围

潜水回流泵在下列条件下能正常连续运行

6.1 海拔不超过1000m；

6.2 最高介质温度不超过40^oc；

6.3 介质的ph值在5-9之间；

6.4 液体密度不超过1150kg/m³；

6.5 长期潜水运行，潜水深度一般不超过20m；

7、构造及工作原理

7.1 潜水回流泵由叶轮、潜水电机、导流罩、穿墙管、拍门、安装提升导杆、起吊钢绳、水下电缆、起吊架和手摇升降装置、角度转向装置、就地控制柜等组成。

7.2 潜水回流泵转动平衡自如，无卡死、停滞、振动等现象；

7.3 潜水回流泵作密封气压实验，实验压力为0.3mpa，历时5分钟无泄漏现象；

7.4 潜水回流泵采用双机械密封结构和唇形密封组成动密封系统，机械密封保证在25000小时内可靠运行而不需更换；

7.5 潜水回流泵在全浸没和潜水电机露出液面的条件下能连续工作，同时能保证在间隙运行和长期停止运行的情况下，一经开机仍能正常运行。

7.6 潜水回流泵引出电缆采用gb5013.2中yzw型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；

7.7 潜水回流泵其表面光亮，无污损、碰伤、裂痕等现象；

7.8 潜水回流泵的油室内有足够的空间来容纳因温差引起的膨胀，并设有密封泄漏保护装置；
