铸铁镶铜闸门技术说明

 铸铁镶铜闸门技术说明



一、供货范围

·我公司整机供货1套铸铁镶铜闸门，整机包括：门框、门体、密封面、吊耳、楔块、楔座、轴导架、传动丝杆、手电两用启闭机、紧固件

·电控箱

二、主要技术参数

型号	sfz1600
数量	1套
安装形式	附壁式
承压方向	正向受压
承压力	正向水压为0.1mpa，反向水压为0.03mpa
渗漏量	正向渗漏量不大于1.0l/m·min，反向渗漏量不大于2.0l/m·min
启闭形式	手电两用升杆式
启闭力	8t
启闭机型号	qda60
启闭速度	0.288m/min
电机功率	1.1kw
电机防护等级	ip55
电机绝缘等级	f
适用电源	380v、3相、50hz
工作制	间歇运行

三、主要结构及工作原理

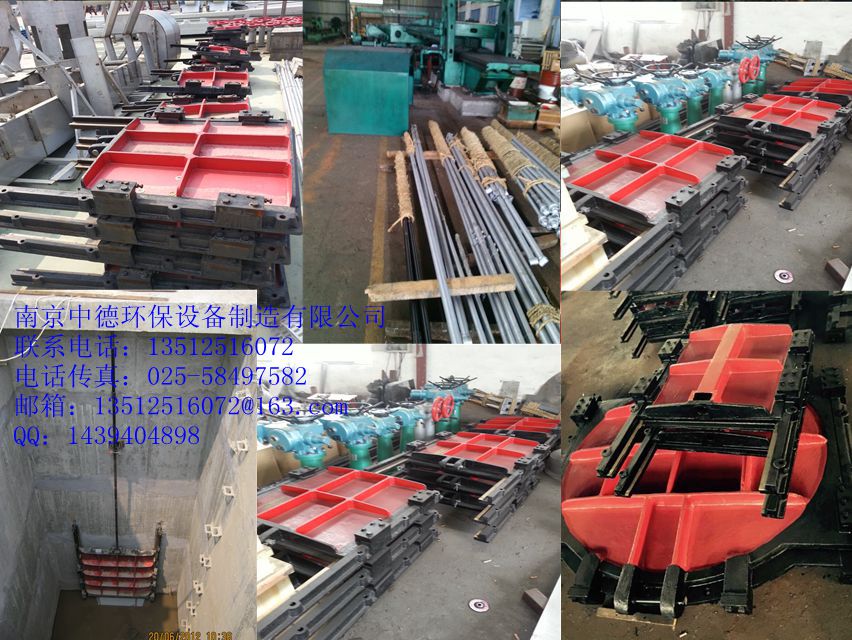

铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1、主要结构

⑴ 门框

门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。

⑵ 门体

门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。

⑶ 导轨

导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接。

2、工作原理

闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用。

四、主要零部件材质

·门体：ht200铸铁

·门框：ht200铸铁

·导轨：ht200铸铁

·楔座：ht200铸铁

·密封座：zcusn5pb5zn5锡青铜

·启闭机支座：ht200铸铁

·传动丝杆：碳钢

·启闭机护罩：不锈钢

·推力螺母：球铁

·杆导架：q235-a碳钢

·紧固件：不锈钢

五、手电两用启闭机技术说明

启闭机主要由电动头、机座、护罩等部件组成。

手电两用启闭机采用普通开关型多转式阀门专用电动装置，配以启闭螺母、承重轴承、支座、护罩而成。

电动装置为全封闭结构，适用于户外工作，采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反映出闸门所处开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的湿气，确保内部干燥，保证各电器元件的工作可靠性。

启闭螺母内部加工成梯形螺纹，精度等级为7h，表面粗糙度小于6.3微米，与闸门启闭杆组成一对螺旋付。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪间留有间隙，使闸门开闭时的瞬间产生捶击作用，达到捶击启动的目的，增大闸门启闭时的予起力。

铸铁支座呈封闭式柱状结构，用以承受启闭闸门时的重力或支反力，内装承重轴承，外型精美。

护罩由薄壁不锈钢管制成，其长度一般比闸门行程大200mm，一端密封，另一端用螺栓固定在启闭机上部电动装置上，可以有效保护丝杆螺纹免受损坏。
