一、产品概述

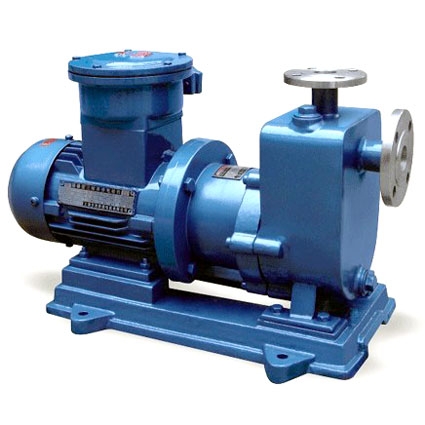

zcq型自吸式磁力驱动泵是根据广大用户的需求，在cq型磁力泵的基础上吸取国外新技术研制而成的可自吸的新产品、性能达到国外同类产品先进水平。
该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有cq型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

二、型号意义

三、结构示意图

四、泵的性能型谱图

五、泵的型号与性能参数

型号	口径(mm)		流量		扬程(m)	电机功率
	进口	出口	l/m	m3/h
zcq20-12-110	20	12	50	3	12	0.37
zcq25-20-115	25	20	110	6.6	15	1.1
zcq32-25-115	32	25	110	6.6	15	1.1
zcq32-25-145	32	25	110	6.6	25	1.1
zcq40-32-132	40	32	180	10.8	20	2.2
zcq40-32-160	40	32	200	12	32	4
zcq50-40-145	50	40	240	14.4	25	4
zcq50-40-160	50	40	220	13.2	32	4
zcq50-40-200	50	40	130	7.8	50	5.5
zcq65-50-145	65	50	280	16.8	25	5.5
zcq65-50-160	65	50	450	27	32	7.5
zcq80-65-160	80	50	830	50	32	15

 六、安装尺寸图
