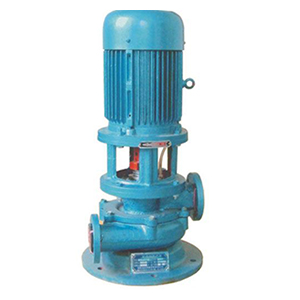

一、产品概述

该泵系外装式波纹管型机封，直联式单级竖式离心泵。泵壳、泵盖为金属，过流部分材质采用内衬f46材质，叶轮为整体氟塑料模压制成，机封由陶瓷、氮化硅、碳化硅、聚四氟乙烯填充石墨和石英粉不锈钢合金等耐腐蚀材料制成。该泵采用壳盖反装式，使介质的流向与机封成同一方向运行，机械密封部位处于负压区、机封寿命更长，间断工作时不需冷却水。我公司还有过流部分材质采用内衬搪玻璃和不锈钢材质供客户选择。
用途：广泛适用于化工、石油、医药、农药、染料、冶金、电力、
印染、环保等行业输送各种浓度的酸、碱、盐、化学溶剂等腐蚀性液体。
特点：结构新、体积小、维修简便、耐腐耐磨。是普通卧式离心泵的替代产品，国家专利推广产品。

二、型号意义



三、结构示意图

四、泵的性能型谱图





五、泵的型号与性能参数

型号	流量 m³/h	扬程 m	进出口径mm		电机功率kw	转速r/min	真空吸入高度m	工作温度℃	叶轮直径mm	外形尺寸mm	整机重量kg
			进口	出口
32klft-20 32klfs-20 32klfb-20	10	20	32	25	2.2	2900	5	-40 +200	140	300×300×600	65
50klft-30 50klfs-30 50klfb-30	10	25	50	40	3	2900	5	-40 +200	155	350×350×715	87
50klft-30 50klfs-30 50klfb-30	20	30	50	40	4	2900	6	-40 +200	165	350×350×715	95
80klft-32 80klfs-32 80klfb-32	40	32	80	50	7.5	2900	6	-40 +200	185	380×380×980	160
80klft-50 80klfs-50 80klfb-50	40	50	80	50	11	2900	6	-40 +200	195	380×380×1150	190

六、安装尺寸图



产品型号	外型及安装尺寸（mm）						吸入口法兰尺寸（mm）				排出口法兰尺寸（mm）
	h	d	d	n3-d3	h1	h2	dn1	d1	d2	n1-d1	dn2	d3	d4	n2-d2
32klf	650	300	260	6-14	182	125	32	120	90	4-12	25	100	75	4-12
50klf	715	350	300	6-16	182	112	50	140	110	4-14	40	130	100	4-14
80klf	980	400	360	6-18	240	255	80	185	150	4-18	50	140	110	4-18

产品型号	外型及安装尺寸（mm）						吸入口法兰尺寸（mm）				排出口法兰尺寸（mm）
	h	d	d	n3-d3	h1	h2	dn1	d1	d2	n1-d1	dn2	d3	d4	n2-d2
32klf	650	300	260	6-14	182	125	32	120	90	4-12	25	100	75	4-12
50klf	715	350	300	6-16	182	112	50	140	110	4-14	40	130	100	4-14
80klf	980	400	360	6-18	240	255	80	185	150	4-18	50	140	110	4-18
