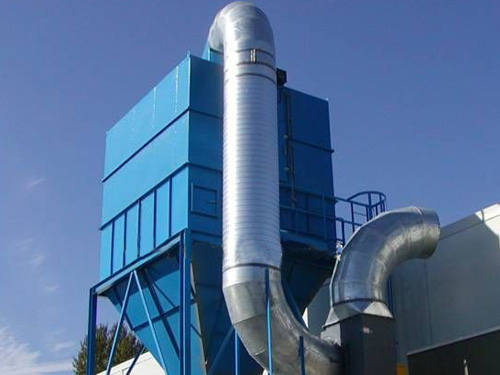

反吹风布袋除尘器分正压式(又称压入式)和负压式(又称吸入式)，本说明书按负压式介绍。含尘气在负压作用下，由进风管进入下灰斗，在进风口正面设有阻流板，较粗的粉尘靠碰击和重力落入灰斗，细颗粒分粉尘经滤袋过滤后，吸咐在滤袋的内壁上，净化后的气体经袋滤室，通过设备顶部切阀经排管吸入风机内，再经排气筒排入大气中。　　反吹风布袋除尘器相关参数：

规格 性能参数 项目	ddf-1000	ddf-1800	ddf-3000	ddf-4000	ddf-5000	ddf-6000	ddf-7000	ddf-8000	ddf-9000	ddf-10000
过滤面积（m2)	1000	1800	3000	4000	5000	6000	7000	8000	9000	10000
处理风量（m3/h)	3000～90000	5400～162000	90000～270000	120000～360000	150000～450000	180000～540000	210000～630000	240000～720000	270000～810000	300000～900000
设备阻力（pa)	1470
过滤小室数（个）	6	8	6	6	8	6	10	10	12	12
滤袋排数（排）	15	11	7	10	9	11	10	11	11	12
单室过滤面积（m2)	250	225	500	666	625	750	700	800	750	830
滤袋尺寸（ фmm）	260	180	300	300	300	300	300	300	300	292
入口温度（℃）	<150 <300
设备重量（t）	57.5	81.65	138	161	195.5	230	310.5	345	414	517

　　反吹风布袋除尘器工作原理：　　滤袋附尘不断增加，阻力上升到规定值时，即开始清灰。设备的清灰方式靠室反吹风方式，反吹风时通过换向阀，关闭排风管，打开反吹风管，切断单室的负压轴吸作用。因为设备各室的进风管是相通的，而且都处于负压状态，因此由于邻室的负压轴吸作用。使气流通过反吹风管被吸入滤袋室，透过滤袋，气流由滤袋外，侧进入内侧，经灰斗及该室的进风管而吸入邻室排出，此时滤袋被吸瘪。滤袋内部的积尘随之被抖落到灰斗，完成了单室的清灰，其余室在清灰执行机构的控制下，进行同样顺序的清灰，除到一定值时，清灰停止。
