一、用途和适用范围

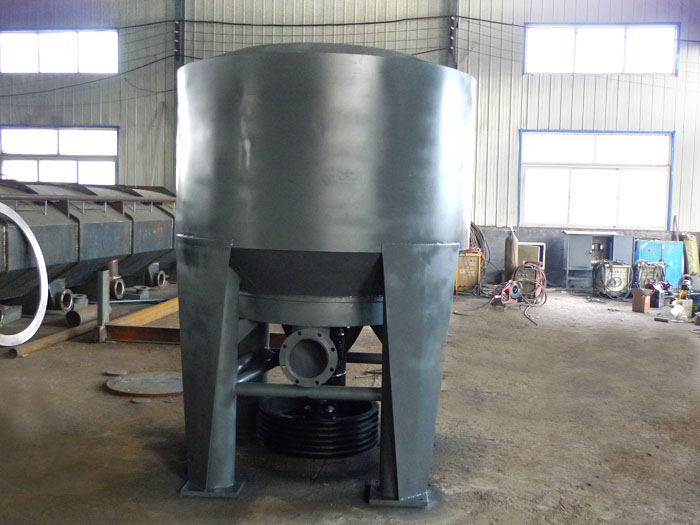

立式低浓水力碎浆机是造纸工业用来碎解浆板、纸机损纸、商品废纸及湿度纸的主要设备，适用于纤维的分离、浆料的净化和粗选。
该设备具有碎解能力强，碎浆时间短、操作维修方便、对浆料只有离解作用而没有切断作用等优点。
二、主要技术特
| 序 号 | 型号 名称 | zds0.5 | zds1 | zds2 | zds3 | zds5 | zds8 | zds10 | zds15 | zds20 | zds25 |
| l | 公称容称m3 | 0.5 | 1 | 2 | 3 | 5 | 8 | 10 | 15 | 20 | 25 |
| 2 | 槽体直径mm | 1000 | 1200 | 1550 | 1800 | 2200 | 2500 | 2600 | 3500 | 3800 | 4200 |
| 3 | 生产能力t/d | 3-5 | 6-10 | 12-16 | 18-26 | 26-34 | 45-60 | 55-75 | 80-100 | 100-130 | 120-180 |
| 4 | 转子直径mm | φ360 | φ450 | φ500 | φ540 | φ700 | φ800 | φ900 | φ1050 | φ1200 | φ1450 |
| 5 | 转子转速r/min | 700 | 650 | 490 | 480 | 450 | 400 | 350 | 320 | 320 | 200 |
| 6 | 出浆管直径mm | φ80 | φ100 | φ125 | φ150 | φ200 | φ200 | φ250 | φ250 | φ300 | φ350 |
| 7 | 进水管直径mm | φ65 | φ50 | φ65 | φ65 | φ80 | φ80 | φ80 | φ80 | φ100 | φ100 |
| 8 | 碎浆浓度％ | 2.5-6 | |||||||||
| 9 | 配用电机 | 11kw －4极 | 22kw －4极 | 37kw －4极 | 45kw －6极 | 55kw －6极 | 75kw －6极 | 110kw －6极 | 135kw －8极 | 200kw －8极 | 200kw -8极 |
| l0 | 设备重量kg | 1000 | 1500 | 1800 | 2000 | 2800 | 3800 | 5800 | 10200 | 13800 | 13200 |
| 11 | 外型尺寸(长 ×宽×高)mm | 2045× 800× 1875 | 2010× 1000× 2300 | 2115× 1275× 2480 | 2430× 1400× 2762 | 3060× 1864× 3060 | 3060× 1864× 3200 | 3500× 2010× 3800 | 5067× 3650× 4985 | 7018× 3928× 5309 | 5300× 4300× 5020 |
三、主要结构及工作原理
立式水力碎浆机由立式槽体、传动机构、转子、筛板、电动机等部分组成
