性能及特点疏水自动加压器（疏水自动泵）是一种新型凝结水输送装置，结构简单，不用电机作动力，自动启停，运行可靠，使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低，具有较好的节能效果，值得推广。
1、疏水自动加压器以蒸汽或压缩空气为动力，无泵无电机，自动运行，只需按下电源开关即可，无需人员看守。
2、疏水自动加压器可在多种条件下把0℃~170℃的凝结水加压送回锅炉房或再利用，大幅度提高回水率和充分利用二次蒸汽。
3、疏水自动加压器排出的凝结水为压力满流，无二次蒸汽。凝水管管径比汽水混合状流动的余压水管管径小50%，节约管材，减少管道的大气腐蚀。
4、疏水自动加压器体积小，重量轻，可分散或集中设置于墙边、地坑中，土建工程量小，构造简单，安装便易。
5、疏水自动加压器运行中无噪声，无振动、性能稳定可靠，维护量小。
◆      结构及工作原理

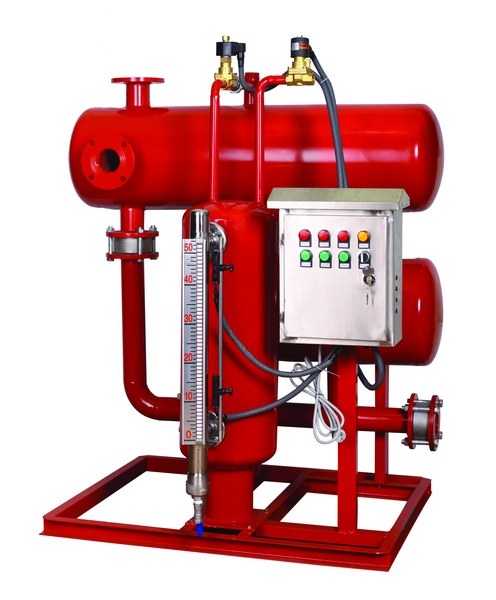

疏水自动加压器由水室、加压室、控制管及控制系统组成。
水  室：用于汽水分离和储存一部分凝结水，并将凝结水输送给加压室。
加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。
控制管：侧装液位控制显示器。当液位达到控制器高点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过止回阀受压排出；当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从水箱通过止回阀进入加压室。
控制系统：自动控制、自动运行、无人值守。◆      型号说明
    szp-口   "szp"疏水自动加压器的代号    "口"凝结水额定回收能力（t/h）

◆      基本参数表

基本参数		单位	szp－1	szp－2	szp－4	szp－6	szp－8	szp－10	szp－15
额定排水量		m3/h	1	2	4	6	8	10	15
额定加压汽（气）体压力高于排水扬程		mpa （kgf/cm2）	0.098 （1.0）
最小加压汽（气）体压力高于排水扬程		mpa （kgf/cm2）	0.049 （0.5）
最大加压汽（气）体压力		mpa （kgf/cm2）	0.98 （10）
水箱工作压力		mpa （kgf/cm2）	0.098 （1.0）
加压室、控制室工作压力		mpa （kgf/cm2）	0.98 （10）
最高排水扬程		mpa (m水柱)	0.39 ( 40 )
被加压液体温度		℃	0～170
加压每立方米水耗蒸汽量		kg	( ～4 )
外形尺寸	长	mm	900	900	1500	1500	1800	1800	2400
	宽	mm	850	850	900	1000	1000	1100	1100
	高	mm	1135	1135	1500	1570	1570	1570	1650
净重		kg	280	320	380	400	650	700	1200

◆      选用方法
1、疏水自动加压器的加压汽（气）体最大压力≤1.0 mpa，若压力超过1.0 mpa，应设减压装置。疏水自动加压器最佳工作压力0.3～0.6mpa。
2、加压蒸汽压力：p₁≥p₂+0.1 mpa
     式中，p₁——加压蒸汽压力 mpa，p₂——排出口压力 mpa。
3、排出口压力：p₂=0.01（h+h）+p_x mpa
     式中，h——疏水自动加压器后管道最高高度（m）、
h——疏水自动加压器后管道阻力(mh₂o)
p _x——储存输送回凝结水末端设备（回水箱、给水箱、除氧水箱）的压力mpa。
式中，h值可由设计决定，也可参考下式计算：h=1.4rl。式中，r为比摩阻，l为管长（m），1.4为局部阻力系数
设备外形图及结构尺寸表

名称符号

szp-1

szp-2

szp-4

szp-6

szp-8

szp-10

szp-15
