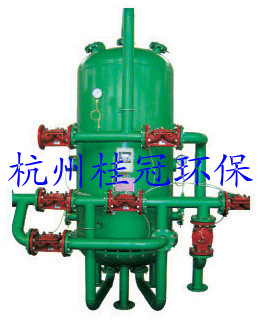

常温过滤式除氧器
杭州桂冠环保科技有限公司
价格:￥6800.00元/台
设备类型：专用设备

型号：

品牌：国产

产地 : 国产

所在区域：

主要参数：

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

产品详情:

一、概述
      去除溶于水中的氧气，对于防止锅炉或其他用水设备的腐蚀，保证其安全经济运行有着重要的意义。多年来，人们一直在为传统的除氧方法因受苛刻的外界条件影响而达不到理想的除氧效果、或不能经济地运行而苦恼。本公司引进专利技术，开发出了常温过滤式除氧器，它克服了传统除氧方法的种种缺点，自投放市场三年多来，实践证明该除氧器出水溶解氧含量可保证在0.05mg/l以下，已成为低压锅炉除氧设备的更新换代产品。
二、常温除氧方法分析
（一）热力除氧
      热力除氧是一种比较成熟的技术能达到比较理想的除氧小古，但在实际运行中，工业锅炉常因热负荷繁变动及管理操作水平不适应，从而使实际的除氧效果受很大影响。另外，热力除氧还必须一个笨重的高位水箱、造成基建投资增大，设计安装操作不方便，且自耗气量大，一般能降低18–20%的有效供汽量，这样又不得不增大锅炉容量、占地面积和投资。工业锅炉进水温度多设计为20–50℃，采用热力除氧的锅炉省煤器，进口温度为105℃，这对于省煤器的安全运行是十分不利的，所以对于工业锅炉，热力除氧存在很多问题。
（二）真空除氧
      真空除氧属于中温除氧，与热力除氧比较除加热温度有所降低外，热力除氧的大部分缺点仍存在。高位真空除氧对位置的要求甚至超过热力除氧，低位布置的也要有一定的高度差，而且对运行管理技术、喷射泵、压力提升器或加压泵等关键部件的要求高，特别是真空度难以保证，还要增加换热器和循环水箱，所以基建投资大、系统复杂，设计安装操作等都不方便。
（三）氧化还原树脂除氧
      这种方法可以常温除氧，也可以低位布置，但是要采用联氨这种有毒的物质再生，采用此法除氧产生的蒸汽和热水不适应与人体和食物接触，另外使用不慎也易对操作人员造成危害；比直接投加联氨费用高，而且基建投资大，运行操作复杂，难以在工业锅炉上推广。
（四） na2so3除氧
      这种方法的基建投资小，运行操作简单，但是除氧效果不可靠，增加锅炉水的含盐量，不得不加大排污，造成热量和水量的损失，也增大了锅炉产生caso4水垢的可能性，因此从经济性和技术性上看，此法很不理想。
（五）解析除氧
      解析除氧技术一直在不断发展，最近对脱氧剂做了改进后，又称新型解析除氧，这种方法属于常温低位除氧，但一般设备最高点也要达到6米左右，还要有加热器、除氧水泵、温控器等、系统复杂，运行费用也很高。
（六）铁屑除氧
      这是一种简单有效的除氧方法，可以低位布置，也可以常温除氧，但是除氧效果不稳定，为了稳定的除氧效果又不得不加温度，一般水温高与70℃，运行流速一般在20米/小时以下，由于铁屑不断氧化，表面生成了大量的fe3o4，阻碍了o2和fe的反映，当达到一定程度时，不得不进行表面清晰和活化，造成操作复杂且效果不稳定。
三、常温过滤式除氧的机理
      通过对上述几种除氧方法的分析，可以看出铁屑除氧具有设备简单、操作简便、基建投资小、运行成本低的特点，只要克服铁屑除氧效果不稳定、需要定期活化等缺点，实际上对于工业锅炉是一种较理想的除氧方法。
常温过滤式除氧的机理：应用专利技术生产的海绵铁粒，主要成分是铁，其疏松多空的内部结构，提供的比表面积是普通铁屑的5–10倍，可使水中的氧与铁迅速发生彻底的氧化反应，使水中溶解氧稳定在0.05mg/l以下，其反应式为：
2fe＋2h₂o＋o₂→2fe(oh)₂2fe(oh₂)＋h₂o＋1/2o₂→2fe(oh)₃↓
反应产物只要用一定强度的反洗水流就可以冲洗干净（大约5分钟）。
海绵铁的消耗量很低，根据处理水量与水质的不同，一般3–6月补充一次即可。
      经过除氧后的水中增加了少量的铁离子（一般为0.2–0.5mg/l），对于热水锅炉来说仍符合国家规定的水质标准。但对于蒸汽锅炉或对给水fe2+有严格要求的给水除氧来说，可以在现有除氧器后装除铁，去除除氧器出水中的fe2+，保证锅炉给水水质。本公司备有各种规格的离子交换除铁装备供用户选用。
四、设备特点
（一）可在常温下实现除氧，进水无需加热；
（二）除氧效果稳定可靠，出水中溶解氧含量稳定≤0.05mg/l，满足低压锅炉水质标准；
（三）设备品种齐全，控制方式可根据用户要求选择全自动或手动控制方式；
（四）安装无特殊要求，克服了热力、真空除氧必须高位安装的不便；
（五）设备可低位布置，占地小，工艺简单；
（六）对于全自动除氧器则无须安装反洗水泵，系统简单。
五、设备技术参数
全自动控制类型除氧器规格和技术参数

型号参数名称		hgcy–4	hgcy–6	hgcy–10	hgcy–15	hgcy–20	hgcy–25	hgcy–30	hgcy–40	hgcy–50
出水(m3/h)		4	6	10	15	20	25	30	40	50
设备外型尺寸 (mm)	直径	400	500	600	700	800	900	1000	1100	1200
	罐体高度	2600	2600	2800	2800	2900	2900	3100	3100	3100
	占地（边长）	500	600	900	1000	1200	1300	1400	1500	1600
接管管径(mm)	进出口	40	40	50	50	65	80	80	100	100
接管管径(mm)	反洗水	40	40	50	50	65	80	80	100	100
填料层（mm）		1200	1200	1200	1200	1200	1200	1200	1200	1200
填料重量（kg）		250	380	550	740	970	1250	1500	1850	2200
设备荷重（kg）		660	910	1320	1800	2300	3100	3800	4600	5400
工作压力（mpa）		0.15–0.5mpa
控制方式		自动控制，定时反洗
工作温度℃		8–50℃（＞50℃时，用户要提前提出便于厂家处理）

六、 hgcy型常温过滤式除氧器外型尺寸及安装图

型号	hgcy–4	hgcy–6	hgcy–10	hgcy–15	hgcy–20	hgcy–25	hgcy–30	hgcy–40	hgcy–50
1	400	500	600	700	800	900	1000	1100	1200
2	300	400	500	570	630	700	730	810	890
3	200	200	210	210	240	240	240	270	270
l	140	140	160	160	180	180	180	210	210
h	2600	2600	2800	2800	2900	2900	3100	3100	3100
h1	1600	1600	1600	1600	1600	1600	1600	1600	1600
h2	1200	1200	1200	1200	1200	1200	1200	1200	1200
d	40	40	50	50	65	80	80	100	100
w	1850	1850	1850	2100	2150	2150	2300	2300	2300

配套除铁装置
对供水水质有除铁要求的蒸汽锅炉，可选配本公司配套设计的除铁装置，除铁装置串联安装在除氧器后：整个软化→除氧→除铁的系统连接方式可参考选择如下：

方式一：
供水压力p=0.25-0.35mpa

方式二：
供水压力p=0.35-0.5mpa

除铁装置设计为自动运行，采用be系列多阀控制器和液动（或气动）隔膜阀，时间或流量控制（两种方式供用户选择）。
再生剂采用工业盐、亚硫酸钠（na2so3）和亚硫酸氢钠（nahso3），按96%、2%、2%的混合比配制。除氧器的反洗与除铁装置的再生时间应错开进行。

过滤式除氧器专用jh海绵铁滤料

海绵铁滤料的性能就是除氧器能否达到设计指标的决定性因素，除氧器必须使用特制的专用海绵铁，才能达到应有的除氧效果，jh海面铁滤料是除氧器专用高效海绵铁滤料，经过多年工业实践检验证明，其完全可以达到除氧器的出水设计指标，并且具有纯度高抗板结性强，质量稳定的优点，深受广大用户欢迎。

主要技术指标
比表面积：1.06m2/g
粒径范围：1.0-5.0mm
堆积比重：1.7g/cm3
总铁(fe)：≥95%
疏松剂、促进剂：≈4%

建议除氧器运行工艺参数
工作流速：20-30m/h
反洗流速：120m/h
反洗时间：5-8分钟
正洗流速：20-30m/h
正洗时间：至出水清澈
终点控制：进出水压差≤0.05mpa

（二）手动控制类型除氧器规格和技术参数表

型号参数名称		hgcy-4	hgcy-6	hgcy-10	hgcy-15	hgcy-20	hgcy-25	hgcy-30	hgcy-40	hgcy-50
出水（m3/h）		4	6	10	15	20	25	30	40	50
设备外形尺寸 (mm)	直径	500	600	700	900	1000	1200	1300	1400	1600
	罐体高度	2650	2750	2800	2900	2950	3100	3200	3295	3450
	占地(边长)	1080x800	1080x900	1080x1000	1080x1200	1130x1300	1160x1550	1160x1650	1380x1750	1380x1900
进出口管径（mm）		40	40	50	50	65	80	80	100	100
反洗水泵水量（t/h）		6.5	10	15	25	30	40	50	60	80
反洗水泵扬程（m）		15-20m
填料重量(kg)		400	550	750	1250	1500	2200	2500	3000	4000
设备荷重(kg)		900	1300	1800	3050	3700	5300	6500	7600	8800
填料层高(mm)		1200
工作压力(mpa)		0.15-0.5mpa
控制方式		手动控制，压差控制反洗
工作温度℃		8-50℃（>50℃时，用户要提前提出便于厂家处理）

全自动除氧器系统主要由多个控制隔膜阀（液动或气动）、hgcy多阀控制器、除氧罐组成。控制器根据预先设定的程序分别向各个水力控制隔膜阀发出指令，完成各个通路的开断，从而实现运行、反洗、正洗的各个工艺过程。
执行控制的bea多阀控制器由一个信号分配器和一个时间控制器构成，固定于防水控制器外壳内。信号分配器是一个旋转式导向阀，引导液体或气体信号源切换设备上各个隔膜阀的开关，从而完成设备系统的自动控制。信号分配器阀芯由坚固耐腐、可自我润滑的材料制成，具有使用寿命长，无需维护的特点。
执行操作的阀门选用国内外已经使用非常成熟的液动或气动隔膜阀,这种阀们安装简便、维护方便、非专业人员即可完成检查、维修、更换等操作。四、设备特点
（一）可在常温下实现除氧，进水无需加热。克服了热力除氧、真空除氧必须加热耗能的缺点；
（二）除氧效果稳定可靠，出水中溶解氧含量稳定≤0.05mg/l，满足低压锅炉水质标准；
（三）设备品种齐全，控制方式可根据用户要求选择全自动或手动控制方式；
（四）安装无特殊要求，克服了热力、真空除氧必须高位安装的不便；
（五）系统简单，设备紧凑，占地小；
（六）对于单罐全自动除氧、除铁器无须安装反洗水泵，系统简单。五、设备技术参数
（一）全自动控制类型单罐除氧器规格和技术参数

型号参数名称		bezy-i-4	bezy-i-6	hgcy-10	hgcy-i-15	hgcy-20	hgcy-25	hgcy-30	hgcy-40	hgcy-50
出水（m3/h）		4	6	10	15	20	25	30	40	50
设备外形尺寸 (mm)	直径	400	500	600	700	800	900	1000	1100	1200
	罐体高度	2650	2700	2780	2860	2900	2950	3000	3100	3200
	占地(边长)	1510x800	1510x850	1730x900	1730x1000	1920x1200	2120x1300	2120x1400	2960x1500	2960x1600
接管管径(mm)	进出口管	40	40	50	50	65	80	80	100	100
接管管径(mm)	反洗水管	40	40	50	50	65	80	80	100	100
填料重量(kg)		250	400	550	750	975	1250	1500	1850	2200
设备荷重(kg)		660	910	1320	1800	2300	3100	3800	4600	5400
填料层高(mm)		1200
工作压力(mpa)		0.15-0.5mpa
控制方式		自动控制,定时反洗
工作温度℃		8-50℃（>50℃时，用户要提前提出便于厂家处理）
