顶入式过滤器是环球净化采用精密铸造的喇叭形顶入机构，柔和分流，优化滤饼形成；精妙的绝对密封设计，壳体密封与滤袋密封同时完成，简化操作，适合高精度过滤。

技术特点及优势

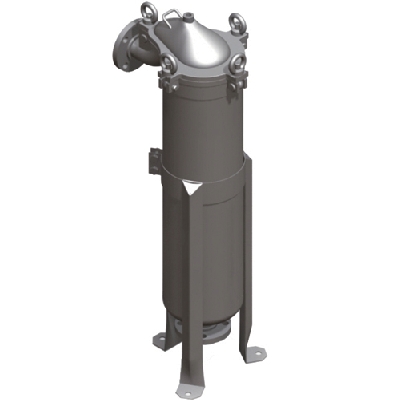

顶入式单袋过滤器

■　精妙的绝对密封设计，适合高精度过滤

■　壳体密封与滤袋密封动作同时完成，简化操作

■　精密铸造喇叭形顶入机构，柔和分流，优化滤饼形成

■　流畅的流体管道设计，低压损

■　配备标准尺寸法兰，高强度，安全可靠

■　快开设计，拧松螺母拨开即可开盖，维护便捷

■　螺母耳座增强设计，不易弯曲变形，可长期承受1.6mpa压力

■　采用优质不锈钢304、316l材质制造

■　主筒体仅两道焊缝，无死角，易清洗

■　出色的焊接质量，安全可靠

■　操作高度低，易于弯臂安装滤袋

■　容积小于同过滤面积侧入式过滤器，减少物料浪费

■　开盖后滤袋领口露出残液面，方便安全提取，适合腐蚀、高温和高粘液体

■　3种进出口方位布局可选，方便设计安装

■　高强度不锈钢螺栓螺母，耐腐蚀，经久耐用

■　不锈钢支脚，高度可调，方便安装对接

■　外表面喷砂亚光处理，易于清洗，美观大方

■　可以根据客户特殊要求，可以做成带夹套

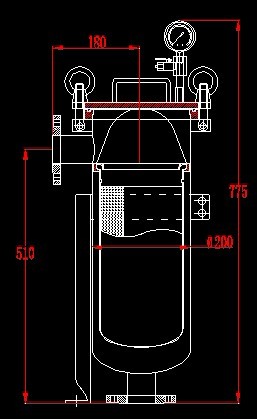

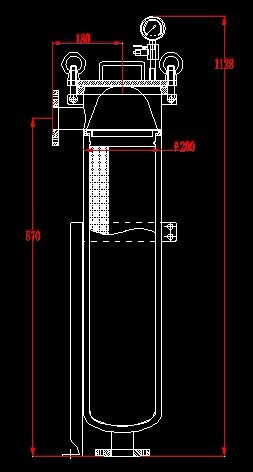

相关照片：

参数比较

类目/材质型号	304-顶入式单袋机	316-顶入式单袋机	pph-顶入式单袋机
设计流量（m³/h）	20-40	20-40	40
设计温度（℃）	80-120	80-120	80
设计压力（mpa）	1.0-1.6	1.0-1.6	0.8
耐腐蚀性	一般	良	优
抗氧化	优	优	优
密封性	优	优	优
配备滤袋	1＃、2＃滤袋	1＃、2＃滤袋	2＃滤袋
适用行业	水处理、造纸、机加工、涂料、电子等	精细化工、食品、水处理、造纸、机加工、涂料、电子等	能源产业、化工、石化、海水、含氯流体等

产品说明书：
一、袋式过滤系统原理
申龙袋式过滤器是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋,液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。
二、 安  装
准备   警告：开盖后，下落的盖子会伤手。
1、首先，请确认安装袋式过滤系统所需的配件是否已经准备齐全：
    ①袋式过滤机主体   ②ο型密封圈
    ③金属内网         ④滤袋           ⑤压力表1只
2、 检查ο型密封圈和滤机上的ο型槽，若ο型密封圈变形，出现划痕或破裂，或ο型密封圈接合部位有问题，请更换新的配件。
安装   安装时，请按以下步骤作业：
1、将袋式过滤机放置在需过滤的工位上，连接进出口法兰或管牙后，加以固定；闷堵排气口，或配置排气阀。夹套型连接保温热源。
2、将金属内网轻轻放入袋式过滤机中，使内网领口与袋式过滤机口吻合。
3、放置滤袋，使滤袋环口和金属内网领口吻合。注意：如果使用的是车缝滤袋，请将滤袋的车缝边折叠后放入，可以提高车缝滤袋的过滤效果。
4、将ο型密封圈放入ο型槽，ο型密封圈不能扭曲或变形，多袋滤机扣上滤袋压环。
5、一手握住上盖把手，一手抓住上盖的另一端（多袋滤机转动顶端手轮），将上盖对准袋式过滤机口，缓缓放下，自然平压于ο型密封圈及滤袋环口上。
6、上盖对准后，同时拧紧对角的两个吊帽，将所有吊帽一一拧紧（用短棍插入吊环内绞紧）。
7、关闭安装在袋式过滤机顶部的排气阀。
8、请检查各连接管子道是否牢固；工作压力是否在允许范围内。
9、打开输出阀门。打开热源进入阀，使滤机温度升到指定温度。
10、漫漫地打开输入阀门，让液体缓缓流入并充满滤机，防止液体突然冲击滤袋，造成破裂，然后观察有无泄漏。若未出现泄漏，即可开始过滤。
二、日常使用及维护
一、日常使用
工作中的过滤系统需经常检查进出口的压力差，当压力差达到0.05-0.1mpa时，应及时更换滤袋，以免压差过大使滤袋破裂和支撑网损坏。
二、正确打开过滤后的滤机上盖
警告：不要在袋式过滤机内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。
因此请严格按以下顺序操作：
1、闭输入阀；出口处有压力时，关闭输出阀。
2、确认排气阀所接管道已被接到安全处或吸料口后（在过滤有毒有腐蚀液体时尤须注意），再打开排气阀，防止液体对工作人员及周围环境造成伤害和污染。
3、检查压力表，确定内部压力为0，此时袋式过滤机应已与管道系统分开。
4、有排泄阀的，确认排泄液接到回收处，打开排泄阀；待袋式过滤机中的剩留液体经排泄阀流尽，关闭排泄阀。此排放工作可配合加压方式完成（请参考加压排放过程）。
5、拧开上盖吊帽，提起上盖，多袋滤机需转过一定角度。
三、更换滤袋
1、高效过滤袋是以精细的纤维所制成，这些材料的亲水性都较弱。纤维的表面不会被水弄湿，所以如其它使用同样材料的滤芯一样，在使用前，都要用另一些表面张力较低的液体将它湿润。安装前，您一定要将滤袋浸入与过滤液体匹配的预湿液中几分钟。
2、打开袋式过滤机上盖。
3、将上盖放稳，将滤袋小心取出。
4、放入新的滤袋，请参考安装过程。
四、监控过滤质量
在液体输入压力稳定的情况下，过滤质量与滤袋内的压力差密切相关，如果压差太大，说明滤袋的过滤孔径已堵塞，过滤速度下降。因此，我们建议当袋式过滤机开始工作后，应定期检查压差，通过前后压力表所显示的压差来决定更换滤袋的时间，一般滤袋能承受压力为0.5-1kg/cm²(0.05-0.1mpa)左右，当压差达到这一区间时，应及时更换滤袋以避免滤袋破裂，影响过滤效果。
如果压差突然下降，应立即停止过滤，并检查是否发生泄漏。
五、加压排放剩液
在过滤高粘度液体时，可以由排气阀通入压缩空气，加速剩液排放，缩短等待时间。其装置如图所示。请注意：用作加压排放的空气一定要稳定，压力不要超过过滤机工作压力。
操作步骤如下:
1.    关闭输入阀门。
2.    打开进气阀。
3.    气体引入袋式过滤机，加压排尽剩液。
4.    检查出口压力表，确认表压与压缩空气压力相等；确认出口无液体流出。
5.    关闭进气阀。
6.    慢慢打开排气阀；排气阀的出口有残液喷出，必须将其引到安全处或滤机吸料口。
7.    压缩空气排尽后，关闭排气阀。此时滤机内部应无压力，可以开盖。
六、清洗袋式过滤机
袋式过滤机如继续过滤同一种液体，则无须清洗。但如果过滤其它种类的液体，则需清洗机器后方可使用。
七、ο型密封圈的保养及更换
    保养：使用时ο型密封圈要对准ο型槽放入，避免不当的挤压致使ο型密
封圈变形；不过滤时，ο型密封圈必须取出擦拭干净，否则残液凝固后附着在其
表面，导致硬化，密封性变差。
   更换:若ο型密封圈已老化或破损，请及时更换。更换时应选择相同型号的ο型密封圈。
特别声明：1、正常使用情况下，过滤机及支撑网质保一年，如由于使用不当造成损坏的不在质保范围。
          2、标准袋式过滤机最大设计压力为1.0mpa，推荐最大工作压力为0.5mpa特殊规格除外。
          3、袋式夹套过滤机夹套内最大设计压力为1.0mpa，最大推其荐工作压力为0.6mpa。
          4、多袋式过滤机设计压力为1.0mpa，最大推荐工作压力为0.6mpa。
