特点描述：

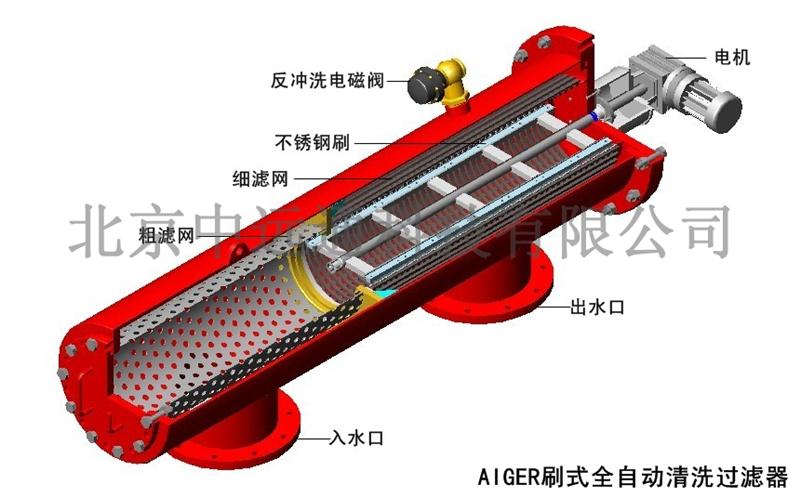

a500系列为卧式电动刷式过滤器，滤网结构为楔型全不锈钢316，适用于环境恶劣，含油量高，污物负荷大的水质，电机驱动不锈钢刷子在过滤器腔体内旋转清洗过滤网上的污物，清洗后污物经排污阀排出，电机配合不锈钢刷子可以360度对滤网上的污物清洗无残留。
aiger-a500系列型号规格
|
型号 model |
dn |
流量 flow |
过滤面积 filtration
area |
重量 weight |
dimensions
尺寸 |
|||||||
|
d |
h |
h* |
h1 |
h2 |
l1 |
l2 |
||||||
|
inch |
mm |
m3/h |
cm2
|
kg |
mm |
|||||||
|
a504 |
4 |
100 |
80 |
3530 |
180 |
325 |
1255 |
508 |
450 |
827 |
350 |
600 |
|
a506 |
6 |
150 |
150 |
3530 |
190 |
325 |
1330 |
508 |
500 |
902 |
400 |
600 |
|
a508 |
8 |
200 |
300 |
5650 |
235 |
325 |
1820 |
522 |
800 |
1392 |
600 |
900 |
|
a510 |
10 |
250 |
400 |
7910 |
340 |
426 |
1915 |
622 |
800 |
1482 |
700 |
900 |
|
a512 |
12 |
300 |
600 |
10880 |
415 |
426 |
2525 |
632 |
1100 |
2092 |
1100 |
1200 |
|
a514 |
14 |
350 |
900 |
13820 |
530 |
530 |
2525 |
735 |
1100 |
2092 |
1100 |
1200 |
|
a516 |
16 |
400 |
1100 |
13820 |
550 |
530 |
2525 |
745 |
1100 |
2092 |
1100 |
1200 |
|
a518 |
18 |
450 |
1500 |
13820 |
1020 |
720 |
2550 |
978 |
1100 |
2107 |
1100 |
1200 |
|
a520 |
20 |
500 |
2000 |
21760 |
1570 |
1016 |
2530 |
1268 |
1100 |
2067 |
1100 |
1200 |
aiger-a500系列自清洗过滤器性能参数描述
l 自清洗过滤器单台处理水量：80~1100m3/h
l 自清洗过滤器压力等级：1.0mpa/1.6mpa/2.5mpa
l 自清洗过滤器工作水温范围：0~65℃
l 过滤精度：50μm ~3000μm
l 过滤器水头压力损失：＜0.01 mpa
l 进出口连接方式：法兰
l 反冲洗时间：20~30秒
l 反冲洗水量：占过滤水量：1~3%
l 控制方式：压差控制，plc定时控制
l 排污方式：自动排污，安全可靠、无故障
l 额定操作电压：三相、220v、380v、50hz
l 安装方式：卧式
l 逆洗故障显示报警：逆洗故障、差压控制故障、时间控制故障等有显示和报警功能
l 滤网类型：316l编织网、楔形网
