五、qjb（t）型潜水搅拌机用途及适用条件
混合搅拌系列潜水搅拌机适用于各种水处理
工艺和工业流程需要保持固、液二相或固、液、
气三相介质均匀混合反应的场所。 |

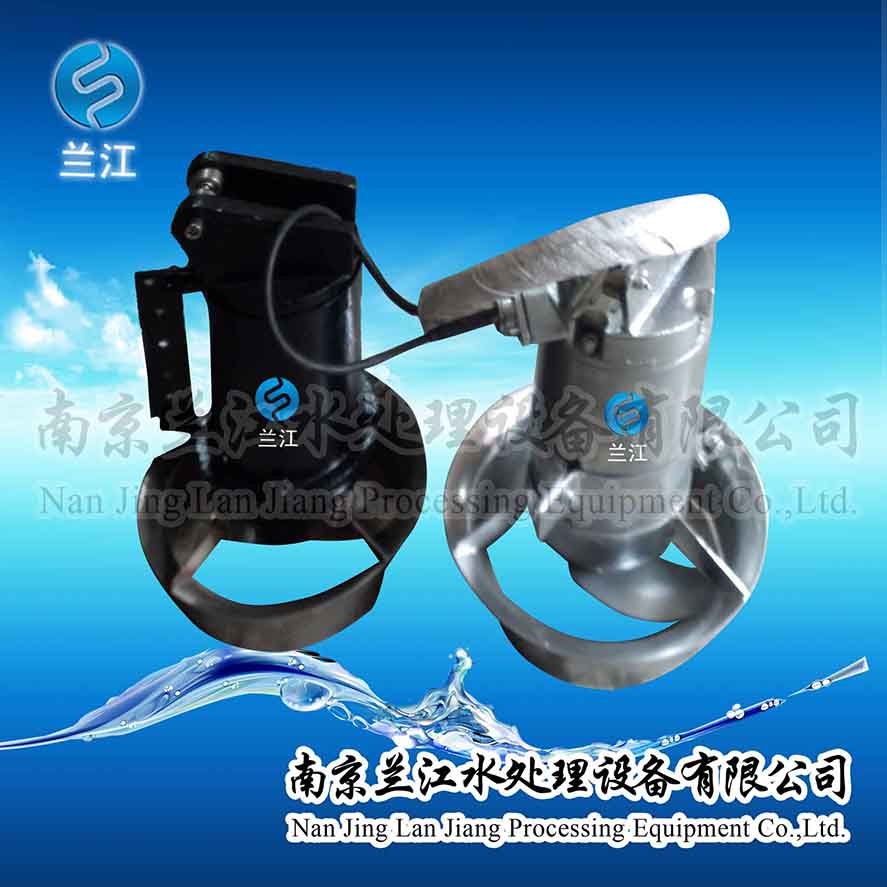

| qjb（t）型潜水搅拌机 |
■污水（废水）/活性污泥的混合
■控制浓缩污泥分离
■酸、碱中和及ph值调整工艺
■防止颗粒在池壁和池底的凝结和沉淀
■提高传热系统的效率
■其它需要保持二相或三相不离分的场所 |
潜水搅拌机可在下列条件下正常连续运行
◎介质温度不超过40℃；
◎介质的ph值在5-9；
◎介质密度不超过1150kg/m3;
◎长期潜水运行，潜水深度一般不超过20m。 |
警 告！
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！ |
六、潜水搅拌机选型注意事项
为保证潜水搅拌机取得运行效果，请使用方提供如下资料;
◎运用目的；
◎池型及尺寸，包括水深；
◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。
|
七 、qjb潜水搅拌机安装注意事项
◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
◎吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5°-10°
◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。
八、qjb潜水搅拌机系统安装图：
九、潜水搅拌机选型：
|
潜水搅拌机型号 |
功率 |
电流 |
叶轮直径 |
叶轮转速 |
推力 |
重量 |
安装系统 |
|
kw |
a |
mm |
r/min |
n |
kg |
|
qjb0.85/8-260/3-740 |
0.85 |
3.1 |
260 |
740 |
165 |
65 |
系统ⅰ |
|
qjb1.5/6-260/3-980 |
1.5 |
4 |
260 |
980 |
300 |
65 |
系统ⅰ |
|
qjb2.2/8-320/3-740 |
2.2 |
5.9 |
320 |
740 |
320 |
70 |
系统ⅱ |
|
qjb4/6-320/3-960 |
4. |
10.3 |
320 |
960 |
610 |
70 |
系统ⅱ |
|
qjb5.5/8-640/3-232 |
5.5 |
13.5 |
640 |
232 |
1200 |
184 |
系统ⅲ |
|
qjb7.5/6-640/3-303 |
7.5 |
17.5 |
640 |
303 |
2400 |
229 |
系统ⅲ |
|
qjb11/6-790/3-303 |
11 |
25.4 |
790 |
303 |
6500 |
389 |
系统ⅲ |
|
qjb15/6-790/3-368 |
15 |
34.5 |
790 |
740 |
4000 |
389 |
系统ⅲ |
|
qjb1.5/8-400/3-740 |
1.5 |
5.4 |
400 |
740 |
600 |
70 |
系统ⅰ/ⅱ |
|
qjb2.5/8-400/3-740 |
2.5 |
9 |
400 |
740 |
800 |
70 |
系统ⅱ |
|
qjb4/12-620/3-480 |
4 |
14 |
620 |
480 |
1400 |
184 |
系统ⅱ/ⅲ |
|
qjb4/6-400/3-980 |
4 |
12 |
400 |
980 |
1200 |
73 |
系统ⅱ/ⅲ |
|
qjb5/12-620/3-480 |
5 |
18.2 |
620 |
480 |
1800 |
184 |
系统ⅲ |
|
qjb7.5/12-620/3-480 |
7 |
27 |
620 |
480 |
2600 |
229 |
系统ⅲ |
|
qjb10/12-620/3-480 |
10 |
32 |
620 |
480 |
3300 |
229 |
系统ⅲ |
十、现场图：
十一、流速图：
以下流速场是在清水中，边界水流速度为v=0.1m/s 工况下
|
