潜水搅拌器用途
　　qjb系列潜水搅拌机和qjt系列潜水推流机是在引进瑞典飞力潜水电机密封技术的基础上自行研制开发成功的。经过多年的实践摸索，现已形成了混合搅拌和低速推流两大系列产品，因其在型式、结构和试验方法上的创新，使得该产品总体性能达到了国外同类产品的水平。

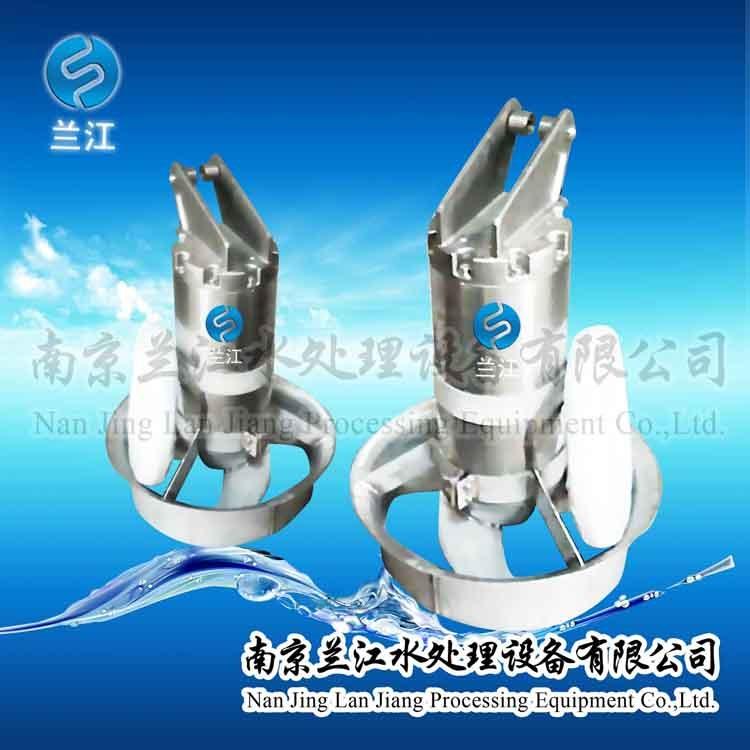

二、潜水搅拌机结构特点
　　混合搅拌系列产品选用多极电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
　　低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
　　潜水搅拌机的电机绕组为f级绝缘，防护等级为ip68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。 引出控制保护信号线，采用专用控制柜进行控制保护，具体对设备进行过载、缺相、短路、泄露、超温等保护功能和提供相应的信号指示，可确保机组可靠运行，并可根据用户要求配备plc接口。控制方式及元器件按照标文件要求制作。

型 号	电机功率 (kw)	额定电流（a）	叶轮转速(r/min)	叶轮直径 (mm)	轴向推力 (n)	重量(kg)
qjb0.85/8-260/3-740c*	0.85	3.2	740	260	165	55/65
qjb1.5/6-260/3-980c*	1.5	4.0	980	260	290	55/65
qjb1.5/8-400/3-740s	1.5	5.2	740	400	600	74/82
qjb2.2/8-320/3-740c/s*	2.2	5.9	740	320	585	88/93
qjb2.5/8-400/3-740s	2.5	9	740	400	810	74/82
qjb4/6-320/3-960c/s*	4	10.3	960	320	610	88/93
qjb4/6-400/3-980s	3.8	11.8	980	400	1200	80/88
qjb4/12-620/3-480s	4.0	14	480	620	1400	190/206
qjb5.0/12-620/3-480s	5.0	18.2	480	620	1800	196/212
qjb5.5/8-640/3-232c/s	5.5	13.5	232	640	1200	160/184
qjb7.5/6-640/3-303c/s*	5.4	17.5	303	640	790	216/229
qjb7.5/12-620/3-480s	7.5	27	480	620	2600	240/256
qjb10/12-620/3-480s	10	32	480	620	3300	250/266
qjb11/6-790/3-303c	11	25.4	303	790	3500	372/389
qjb15/6-790/3-368c	15	34.5	368	790	4000	372/389

注：潜水搅拌机额定电压为380v，频率为50hz； 型号后加注*的为铸件型搅拌机，其余为直联冲压式搅拌机。

型 号	电机功率（kw）	额定电流（a）	叶轮转速（r/min）	叶轮直径（mm）	推力（n）	重量（kg）
qjb1.5/4-1100/2-85p	1.5	4	85	1100	1780	170
qjb1.5/4-1400/2-36p	1.5	4	36	1400	696	180
qjb1.5/4-1800/2-42p	1.5	4	42	1800	1480	198
qjb2.2/4-1400/2-42p	2.2	4.9	42	1400	854	180
qjb2.2/4-1600/2-36p	2.2	4.9	36	1600	1058	190
qjb2.2/4-2000/2-36p	2.2	4.9	36	2000	1459	200
qjb3/4-1100/2-135p	3	6.8	135	1100	2410	170
qjb3/4-1600/2-52p	3	6.8	52	1600	1386	190
qjb3/4-1800/2-52p	3	6.8	52	1800	1946	198
qjb3/4-2500/2-36p	3	6.8	36	2500	1243	215
qjb4/4-1800/2-63p	4	9	63	1800	2750	200
qjb4/4-2000/2-52p	4	9	52	2000	1960	220
qjb4/4-2200/2-52p	4	9	52	2200	1986	220
qjb4/4-2500/2-42p	4	9	42	2500	2850	250
qjb5/4-2200/2-63p	5	11	63	2200	2590	215
qjb5/4-2500/2-52p	5	11	52	2500	3090	250
qjb7.5/4-1800/2-63p	7.5	15	63	1800	4250	280
qjb7.5/4-2500/2-63p	7.5	15	63	2500	4275	280

。

六qjb潜水搅拌机 安装系统

　　潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

　　当池深h<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的最大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

　　客户订货时，请提供池深h及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢起吊底座外，多台搅拌机可公用一套起吊装置。

七 、qjb潜水搅拌机安装注意事项

◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；

◎吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5°-10°

◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

八、qjb潜水搅拌机系统安装图：

九、潜水搅拌机选型：

潜水搅拌机型号	功率	电流	叶轮直径	叶轮转速	推力	重量	安装系统
	kw	a	mm	r/min	n	kg
qjb0.85/8-260/3-740	0.85	3.1	260	740	165	65	系统ⅰ
qjb1.5/6-260/3-980	1.5	4	260	980	300	65	系统ⅰ
qjb2.2/8-320/3-740	2.2	5.9	320	740	320	70	系统ⅱ
qjb4/6-320/3-960	4.	10.3	320	960	610	70	系统ⅱ
qjb5.5/8-640/3-232	5.5	13.5	640	232	1200	184	系统ⅲ
qjb7.5/6-640/3-303	7.5	17.5	640	303	2400	229	系统ⅲ
qjb11/6-790/3-303	11	25.4	790	303	6500	389	系统ⅲ
qjb15/6-790/3-368	15	34.5	790	740	4000	389	系统ⅲ
qjb1.5/8-400/3-740	1.5	5.4	400	740	600	70	系统ⅰ/ⅱ
qjb2.5/8-400/3-740	2.5	9	400	740	800	70	系统ⅱ
qjb4/12-620/3-480	4	14	620	480	1400	184	系统ⅱ/ⅲ
qjb4/6-400/3-980	4	12	400	980	1200	73	系统ⅱ/ⅲ
qjb5/12-620/3-480	5	18.2	620	480	1800	184	系统ⅲ
qjb7.5/12-620/3-480	7	27	620	480	2600	229	系统ⅲ
qjb10/12-620/3-480	10	32	620	480	3300	229	系统ⅲ

十、现场图：

十一、流速图：
以下流速场是在清水中，边界水流速度为v=0.1m/s 工况下

• 品牌 兰江
• 型号 qjb
