南京兰江水处理设备有限公司集潜水搅拌机,潜水回流泵,潜水搅拌机科研开发,生产制造,技术服务于一体.



【qjb型潜水搅拌机】用途及适用范围：

混合搅拌系列潜水搅拌机适用于各种水处理
工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

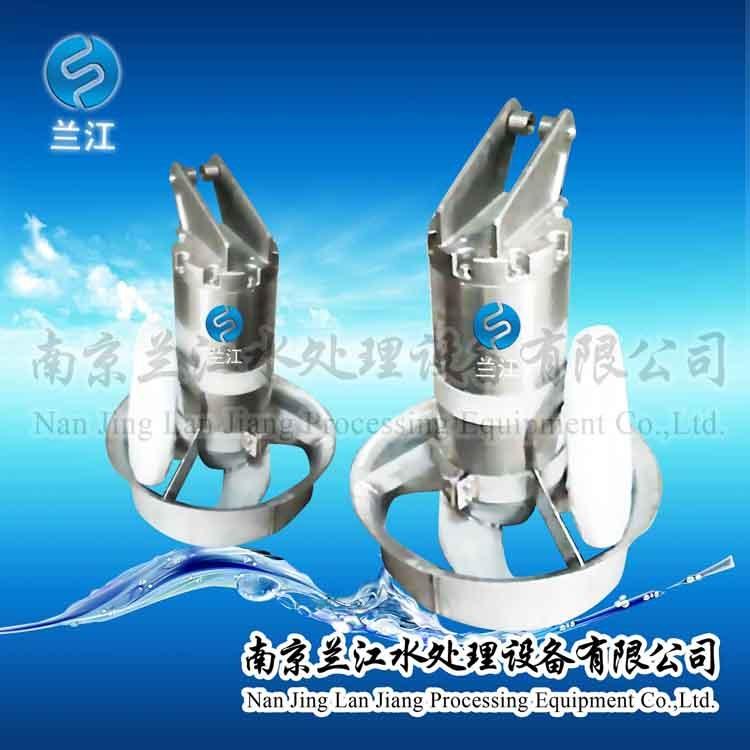

qjb(t)型潜水搅拌机
■污水（废水）/活性污泥的混合
■控制浓缩污泥分离
■酸、碱中和及ph值调整工艺
■防止颗粒在池壁和池底的凝结和沉淀
■提高传热系统的效率
■其它需要保持二相或三相不离分的场所 潜水搅拌机可在下列条件下正常连续运行
*介质温度不超过40℃；
*介质的ph值在5-9；
*介质密度不超过1150kg/m3;
*长期潜水运行，潜水深度一般不超过20m。小型搅拌机 液体搅拌机 潜水电动搅拌器
警 告！
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

【qjb型潜水搅拌机】性能特点：

1、qjb型潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长；
2、叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞；
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
4、电机绕组绝缘等级为级，防护等级为ip68，选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全；
5、两道机械密封材质为碳化钨-碳化钨。所有外露紧固件均为不锈钢。



小型搅拌机 液体搅拌机 潜水电动搅拌器 潜水搅拌机细节展示

【qjb型潜水搅拌机】结构图：





【qjb型潜水搅拌机】结构特点：

混合搅拌系列产品选用多极电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
  低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为f级绝缘，防护等级为ip68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。





以上流速场是在清水中，边界水流速度为v=0.1m/s工况下。

【qjb型潜水搅拌机】选型注意事项：

为保证潜水搅拌机取得运行效果，请使用方提供如下资料;
◎运用目的；
◎池型及尺寸，包括水深；
◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

九、潜水搅拌机选型：

潜水搅拌机型号	功率	电流	叶轮直径	叶轮转速	推力	重量	安装系统
	kw	a	mm	r/min	n	kg
qjb0.85/8-260/3-740	0.85	3.1	260	740	165	65	系统ⅰ
qjb1.5/6-260/3-980	1.5	4	260	980	300	65	系统ⅰ
qjb2.2/8-320/3-740	2.2	5.9	320	740	320	70	系统ⅱ
qjb4/6-320/3-960	4.	10.3	320	960	610	70	系统ⅱ
qjb5.5/8-640/3-232	5.5	13.5	640	232	1200	184	系统ⅲ
qjb7.5/6-640/3-303	7.5	17.5	640	303	2400	229	系统ⅲ
qjb11/6-790/3-303	11	25.4	790	303	6500	389	系统ⅲ
qjb15/6-790/3-368	15	34.5	790	740	4000	389	系统ⅲ
qjb1.5/8-400/3-740	1.5	5.4	400	740	600	70	系统ⅰ/ⅱ
qjb2.5/8-400/3-740	2.5	9	400	740	800	70	系统ⅱ
qjb4/12-620/3-480	4	14	620	480	1400	184	系统ⅱ/ⅲ
qjb4/6-400/3-980	4	12	400	980	1200	73	系统ⅱ/ⅲ
qjb5/12-620/3-480	5	18.2	620	480	1800	184	系统ⅲ
qjb7.5/12-620/3-480	7	27	620	480	2600	229	系统ⅲ
qjb10/12-620/3-480	10	32	620	480	3300	229	系统ⅲ

十、现场图：

十一、流速图：
以下流速场是在清水中，边界水流速度为v=0.1m/s 工况下

• 品牌 兰江
• 型号 qjb
