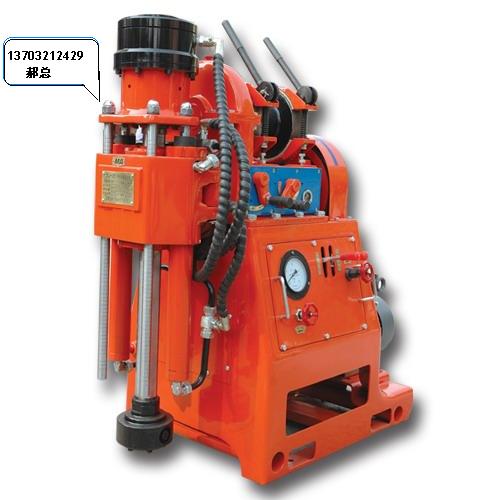

zl系列煤矿用坑道钻机

    zl系列钻机主要由动力头、变速箱、绞车、制动闸、底架、操纵台和钻具等7部分组成，根据丰城矿务局现场使用要求，钻机局部设计进行了改进，可取消绞车部件。钻机配置钻杆为合金钢材料，焊接工艺采用专用设备摩擦热熔面对面焊接，质量优良，强度高。铸件壳体模具由原木模具改为金属模具，完全保证钻机主要部件的互换性，钻机质量更加优良。

zl系列煤矿用坑道钻机为整体箱式结构，整机体积小，重量轻，移动方便，便于小断面巷道内搬运及安装。传动方式采用机械旋转，液压给进，液压卡盘，结构紧凑，效率高。

该系列钻机主要用于煤矿井下钻进瓦斯抽(排)放孔、注浆灭火孔、煤层注水孔、地质探查孔及有关工程用孔，适用于岩石坚固性系数f≤8的各种煤、岩层。

主要技术参数

设备		单位	zl-750	zl-500
钻进深度		m	200	150
开孔直径		mm	115/87	115/87
终孔直径		mm	65/75	65/75
钻杆直径		mm	50	42/50
钻孔倾角		o	-90～+90	-90～+90
回转器	额定输出转速	r/min	100/165/300	100/165/300
	额定输出转矩	n.m	750/450/250	500/300/170
	推进力	kn	15	15
	起拔力	kn	20	20
	推进速度	m/min	0～2	0～2
	立轴行程	mm	400	400
	推进工作压力	mpa	9	9

• 品牌 钻王
• 型号zl-750
• 钻孔直径56-150
• 钻孔深度0-200
• 钻孔角度范围 0-360
• 电动机功率11
• 重量700
