zdy-3200煤矿用坑道钻机
煤矿用坑道钻机主要用于煤矿井下钻进瓦斯抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤8的各种煤层、岩层。要求巷道或钻场断面大于6.5平方米，高度大于2.3m，宽度大于2.8m。
适用范围
该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
结构特征

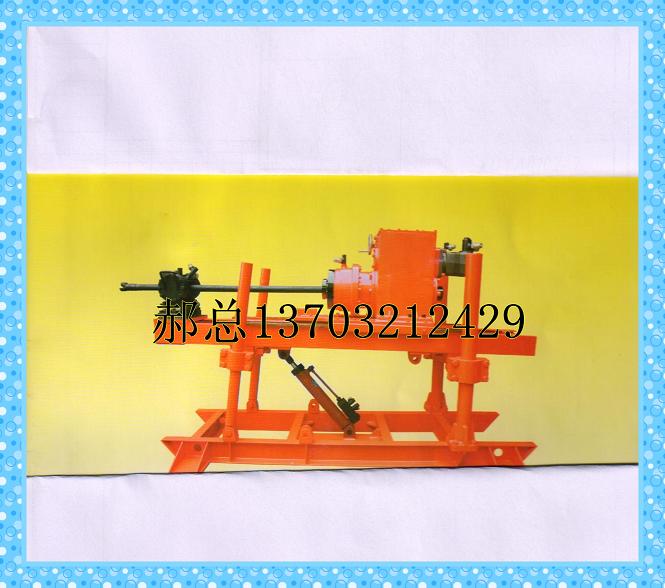

该系列钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成（见下图）。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。
2.基本参数
|
项目 |
单位 |
zdy-2300型 |
zdy-3200型 |
|
最大钻进深度 |
m |
300 |
350 |
|
开孔直径 |
mm |
87/115 |
94/133/153 |
|
终孔直径 |
mm |
65/75 |
94/113 |
|
钻杆直径 |
mm |
63 |
63/73 |
|
钻孔倾角 |
° |
-90～+90 |
-90～+90 |
|
额定输出转速 |
r/min |
70/160 |
70/160 |
|
额定输出转矩 |
n.m |
2300/1000 |
3200/1400 |
|
额定功率 |
kw |
37 |
45 |
|
额定电压 |
v |
380/660 |
380/660 |
|
额定电流 |
a |
69.8/40 |
83/48 |
|
给进力 |
kn |
110 |
120 |
|
起拔力 |
kn |
80 |
90 |
|
锚固力 |
kn |
4×45 |
4×50 |
|
正常进给速度 |
m/min |
0～1.5 |
0～1.5 |
|
进给行程 |
mm |
850 |
850 |
|
适应煤岩坚固性系数 |
|
f≤10 |
f≤10 |
|
噪声 |
db(a) |
≤94 |
≤96 |
|
主机外形尺寸 （长×宽×高） |
mm |
2240×1000×1478 |
2240×1020×1478 |
|
整机重量（不含钻杆） |
kg |
约2200 |
约2260 |
