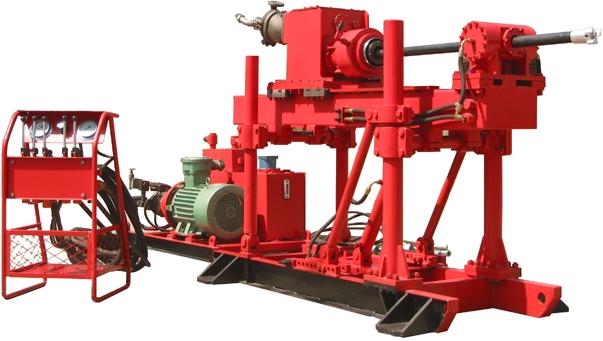

zdy-1250钻机液压坑道钻机
用途及使用范围：
主要用于煤矿井下钻进瓦斯抽放（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探及其其它工程孔。适用于岩层坚固系数≤8的各种煤层、岩层。要求巷道或钻场端面>6.5平方米，高度>2.5米，宽度>2.8米。
主要结构：
泵站、动力头、机架、立柱框架、钻具、操纵台。
主要特点：
采用液压传动结构，性能稳定，钻进力大，速度快，操作简单。
泵站、操纵台和主机分离，远离钻孔操纵台钻机，防止喷孔伤人，安全系数高。
各部件采用快速装卸结构设计，可实现快速解体和组装，减少辅助作业时间。
主要技术参数
|
项目 |
单位 |
型 号 | ||
|
zdy-1250 |
zdy-1800 | |||
|
钻 机 主 机 |
钻孔深度 |
m |
200 |
250 |
|
开孔直径 |
mm |
φ85、φ115 | ||
|
终孔直径 |
mm |
φ65、φ75 | ||
|
钻杆直径 |
mm |
φ50 | ||
|
钻孔倾角 |
° |
-90～+90 | ||
|
输出转速 |
r/min |
80/170 | ||
|
输出扭矩 |
n·m |
1250/600 |
1800/700 | |
|
推力 |
kn |
60 | ||
|
起拔力 |
kn |
45 |
50 | |
|
正常进给速度 |
m/min |
0～1.5 | ||
|
锚固力 |
kn |
80×4 | ||
|
主机外型尺寸 |
mm |
2260×1000×1400 | ||
|
主机重量 |
kg |
≈1000 |
≈1050 | |
|
泵 站 |
小泵出油调定工作压力 |
mpa |
15 |
16 |
|
大泵出油调定工作压力 |
mpa |
14 |
18 | |
|
工作介质 |
|
46＃抗磨液压油 | ||
|
油箱有效容积 |
l |
90 | ||
|
外型尺寸 |
mm |
1550×760×756 | ||
|
重量 |
kg |
460 | ||
|
操 纵 台 |
旋转压力（反转） |
mpa |
13 |
17 |
|
旋转压力（正转） |
mpa |
12 |
16 | |
|
推进压力 |
mpa |
14 |
15 | |
|
外型尺寸 |
mm |
1145×610×1135 | ||
|
重量 |
kg |
160 | ||
|
电 动 机 |
电动机型号 |
|
ybk2-180l-4 |
ybk2-200l-4 |
|
电动机功率 |
kw |
22 |
30 | |
|
电动机电压 |
v |
380/660 | ||
|
电动机电流 |
a |
43.2/24.9 |
57.6/33.3 | |
|
电动机转速 |
r/min |
1470 | ||
|
整机重量 |
kg |
1600 |
1650 | |
