temjf50矿用瞬变电磁仪
一、 仪器简介
煤矿井下顶、底板和超前探测，有效超前探测距离200m。
在地面往下探测矿区构造分布、构造含水性。
采空区及废弃的充水小煤窑水的突水水源勘查。
煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查。
掘进过程中遇到隐伏导水构造勘查。
回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查。
顶底板采矿扰动诱发的导水破裂带导通勘查。
二、 应用领域
煤矿井下顶、底板和超前探测，有效超前探测距离200m；
在地面往下探测矿区构造分布、构造含水性；
采空区及废弃的充水小煤窑水的突水水源勘查；
煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查；
掘进过程中遇到隐伏导水构造勘查；
回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查；
顶底板采矿扰动诱发的导水破裂带导通勘查。
三、 主要特点

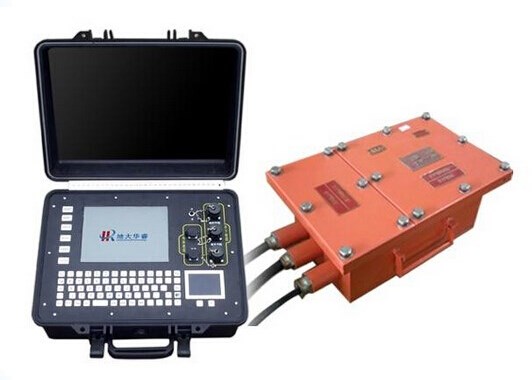

装置简便，接收系统temhz75矿用本安型瞬变电磁仪功能多样；发射系统temjf50矿用隔爆兼本安型瞬变电磁仪发射机的功率强劲，满足矿下使用最高能效，可以通过加大发射功率的方法增强二次场，提高信噪比，从而增加勘探深度；通过多次脉冲激发，场的重复测量叠加和空间域多次覆盖技术应用提高信噪比从而应用于工作复杂、噪声干扰大的煤矿井下顶、底板和超前探测可达200米。
国家安标产品，符合现代矿山安全要求，大功率矿用瞬变电磁仪（temhz75防爆证号： 2104158 ma证编号：mak100038；temjf50防爆证号： 2104158 ma证编号：mak100039）
四、 技术指标
|
项 目 |
参 数 |
|
发送电流强度 |
≤50a |
|
电流脉冲宽度 |
10 ms、20
ms、40 ms |
|
电流发射频率 |
75 hz、25
hz、12.5 hz、6.25 hz、3.125hz 、1.5625 hz |
|
发射线圈规格 |
1 m×1 m～5
m×5 m |
|
关断时间 |
0.5~300μs（随供电电流大小以及发送线圈不同而各异） |
|
发射波形 |
双极性矩形波 |
|
同步 |
电缆同步 |
|
电源 |
内置电池 |
五、 应用案例
工程案例1:
● 勘查单位及时间：中煤集团唐山沟煤矿，2012年4月27日
● 勘查内容：查明巷道前方可能存在的采空区富水性情况
● 使用仪器：temhz75+temjf50矿用瞬变电磁仪
● 装置布置：沿巷道掘进头，布置测线3条（顶板斜向上30度、顺层、底板斜向下30度方向），通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面
● 实测图示：
● 探测结论：
工程案例2:
● 勘查单位及时间：汾西集团瑞泰公司正行矿，2011年9月29日
● 勘查内容：查明行人斜井下段前方左侧的采空区富水性情况
● 使用仪器：temhz75+temjf50矿用瞬变电磁仪
● 装置布置：沿巷道掘进头，布置测线3条（顶板斜向上30度、顺层、底板斜向下30度方向），通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面
● 探测结论：正前方偏左0-30度范围内，顶板和顺层方向前方60-120m范围内有明显低阻异常区，地质推断前方偏左位置采空区有积水，要求矿方重点进行钻探验证和提前做好探放水措施。后期在探放水实际验证时，前方偏左向上20度布置钻孔，钻探到68米处开始出水，后继续钻探到72米掉钻，实测结果和实际采空区位置完全吻合。
● 实测图示：
工程案例3:
● 勘查单位及时间：汾西集团瑞泰公司正中矿，2012年2月12日
● 勘查内容：查明轨道上山掘进头前方的富水性情况
● 使用仪器：temhz75+temjf50矿用瞬变电磁仪
● 装置布置：沿巷道掘进头，布置测线3条（顶板斜向上30度、顺层、底板斜向下30度方向），通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面
● 探测结论：顺层正前方偏右60度方向， 20-80m范围内有明显低阻异常区，地质推断前方偏右位置可能有构造含水，要求矿方重点进行钻探验证。后期在探放水实际验证时，钻探到25米处出水，经过检验为裂隙含水，探测结果和实际出水位置完全吻合。
● 实测图示：
工程案例4:
● 勘查内容：贵州省大西南矿业集团贵源二号井煤矿井下物探
● 使用仪器：temjf50矿用瞬变电磁仪（隔爆兼本安型）（即①+ ②组合）
● 装置布置：1.5*1.5发射/接收线圈
● 图纸说明：蓝色区域为低阻富水异常区，与实际探测已揭露溶洞空区相符
工程案例5:
● 勘查内容：贵州黑皮凹子煤矿、东渔煤矿井下探测
● 使用仪器：temjf50矿用瞬变电磁仪（隔爆兼本安型）
● 装置布置：1.5*1.5米发射/接收线圈
● 图纸说明：蓝色区域的低阻富水异常区,与实际情况相符
工程案例6：
● 勘查内容：山西河东煤业31008材料巷巷工作面垂直向上顶板方向探测
● 使用仪器：temjf50型矿井用瞬变电磁仪
● 装置布置：1.5*1.5米发射/接收线圈
● 图纸说明：图1、31008材巷和31008运巷工作面垂直向上顶板方向（1200m—1750m）等电阻率剖面图。获得低阻异常区3处
图2、31008材巷和运巷工作面斜向上26.5°顶板方向（600-1200m）等电阻率剖面图。低阻异常区3处
工程案例7:
● 勘查内容：在山西某煤矿巷道内部进行煤矿含水层勘查
● 使用仪器：temjf50矿用瞬变电磁仪（隔爆兼本安型）
● 装置布置：1.5*1.5米发射/接收线圈
● 图纸说明图3-1向上45°方向的矿井瞬变电磁超前探测视电阻率等值线拟断面图； 图3-2顺层方向的矿井瞬变电磁超前探测视电阻率等值线拟断面图； 图3-3向下45°方向的矿井瞬变电磁超前探测视电阻率等值线拟断面图
工程案例8:
● 使用仪器：temjf50矿用瞬变电磁仪（隔爆兼本安型）
● 装置布置：1.5*1.5米发射/接收线圈
● 图纸说明：
图3为矿井瞬变电磁法勘探的六车场向上至二轨道上山平台视电阻率断面图
图4为矿井瞬变电磁法勘探的沿井下西总回风巷西段等视电阻率断面图
图5为矿井瞬变电磁法勘探的沿井下西总回风巷东段等视电阻率断面图
● 结论：本报告对地面1～11线（2～5线中部和东部发现的1#、2#异常区除外）、井下二轨道上山巷和总回风巷西段注浆堵水后的效果给予积极的评价。对地面2～5线中部和东部发现的1#、2#低阻异常区、17线～21线发现的1#、2#低阻异常区、井下总回风巷东段探测区域内，发现的残存富水性异常希望引起矿方重视。
