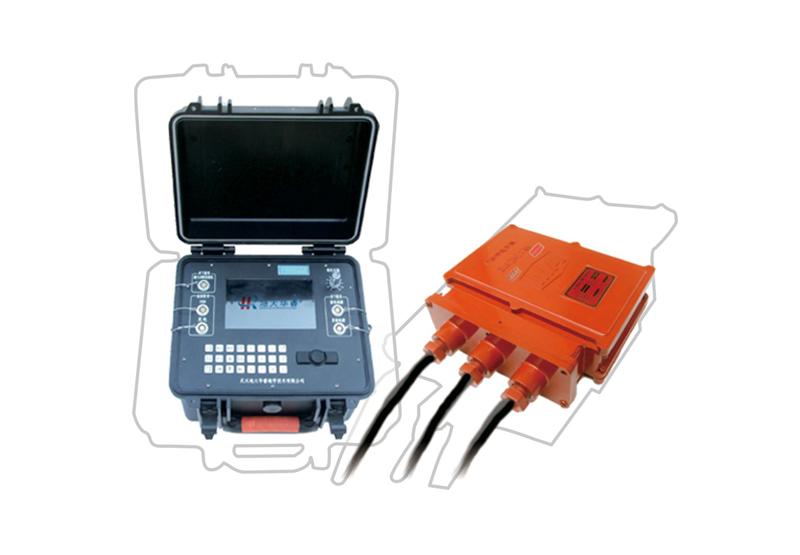

ycs60-f矿用瞬变电磁仪



一、   仪器简介

1、煤矿井下顶、底板和超前探测，有效超前探测距离200m

2、在地面往下探测矿区构造分布、构造含水性

3、采空区及废弃的充水小煤窑水的突水水源勘查

4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查

5、掘进过程中遇到隐伏导水构造勘查

6、回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查

7、顶底板采矿扰动诱发的导水破裂带导通勘查



二、   应用领域

1、煤矿井下顶、底板和超前探测，有效超前探测距离200m

2、在地面往下探测矿区构造分布、构造含水性

3、采空区及废弃的充水小煤窑水的突水水源勘查

4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查

5、掘进过程中遇到隐伏导水构造勘查

6、回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查

7、顶底板采矿扰动诱发的导水破裂带导通勘查



三、   主要特点

1、煤矿井下顶、底板和超前探测，有效超前探测距离200m

2、在地面往下探测矿区构造分布、构造含水性

3、采空区及废弃的充水小煤窑水的突水水源勘查

4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查

5、掘进过程中遇到隐伏导水构造勘查

6、回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查

7、顶底板采矿扰动诱发的导水破裂带导通勘查



四、   技术指标

项 目	参 数
发送电流强度	≤50a
电流脉冲宽度	10 ms、20 ms、40 ms
电流发射频率	200 hz 、75 hz、25 hz、12.5 hz、6.25 hz、1.5625 hz
发射线圈规格	1 m×1 m～5 m×5 m
关断时间	0.5~300μs（随供电电流大小以及发送线圈不同而各异）
发射波形	双极性矩形波
同步	电缆同步
供电时间	内置电池，工作8小时



五、应用案例

• 品牌 地大华睿
• 型号 ycs60-f矿用瞬变电磁仪
