一、仪器简介

1、钻孔成像、钻孔轨迹测量在煤炭地质勘查中的需求

《煤矿采空区岩土工程勘察规范》（gb 50***-20**）

4.3.4 初步勘察工作应符合下列规定:对于资料丰富、可靠的采空区场地，可有针对性地布置不少于3个验证孔；对于资料缺乏、可靠性差的采空区场地，应根据物探成果，对异常地段加密布置。

4.4.4 详细勘察的勘探工作应符合下列规定：4 工程物探宜采用综合测井、跨孔物探、孔内电视、钻孔成像等方法。

6.2 工作方法 :根据勘探的目的和要求不同，选择相应的井内（间）物探方法（ct成像、测井法、孔内成像、孔内地质雷达等）。 井内(间)物探主要用于探查采空区的垮落裂隙带高度、采空区的密实和充水状态、地下巷道等空洞的分布、采空区空隙率的估计等。

《矿区水文地质工程地质勘探规范》(gb127191991)

4.4.3.5  钻孔的孔斜应满足选用抽水设备和水位观测仪器的工艺要求。

5.4.4.1  钻探深度：露采矿区宜控制到最终坡脚或坑底以下30-50m；井下开采矿区控制到矿床主要储量标高以下30-50m。

5.4.4.2  钻孔孔径以满足采取岩、土物理力学试验样规格为准。

5.4.4.4  应进行物探测井，结合钻探地质剖面，确定岩石风化带深度、构造破碎带、岩溶发育带及层间软弱夹层的分布部位。

《煤炭生产技术与装备政策导向》(2014年版)

国家发展改革委、国家安全监管总局、国家能源局、国家煤矿安监局制定

井工防治水-鼓励类

生产技术（装备）		相关装备
一、水文地质勘探	6、钻孔孔壁成像技术	钻孔彩色窥视仪

井工防治水-推广类

生产技术（装备）		相关装备
二、井下防治水	1、井下钻探探放水	随钻测斜仪

 井工（露天）地质-鼓励类

生产技术（装备）		相关装备
二、矿井地质	1、井下定向钻进	随钻测量系统（随钻监控钻孔轨迹、进口进行数据处理）
	3、井下钻孔地球物理测井	测斜仪 随钻测斜仪 钻孔窥视仪

2、矿用钻孔检测仪的产品系列

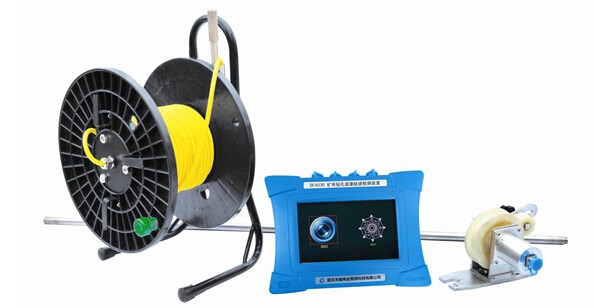

zkxg30矿用钻孔成像轨迹检测装置是一款综合性设备，可以配置成不同的仪器，如钻孔轨迹仪、钻孔窥视仪、钻孔成像仪和钻孔成像轨迹检测仪等，下面分别列出不同配置的仪器的性能指标和配置。

二、技术指标

在成像仪的基础上，配上机内轨迹软件，即可实现全部功能，即窥视、成像和轨迹同步检测功能。性能指标参数同成像仪。

标准配置如下：

序号	名  称	数 量	备  注
1	主机	1台	含仪器、充电器、数据传输线
2	φ24探头	1个	含30米mhyvrp矿用通讯电缆
3	深度编码器	1个	含3米主机连接线
4	不锈钢推杆	30米	每根1米，共30根
5	软件	3份	1份钻孔成像+轨迹机内软件 1份钻孔成像pc机分析软件 1份钻孔轨迹pc机分析软件
6	产品合格证	2份
7	产品说明书	2份
8	安标证、防爆证	2份

五、应用领域

实测图

• 品牌 地大华睿
• 型号 zkxg30矿用钻孔成像轨迹检测装置【ma】
